汽车用分电器安装尺寸

基础信息

标准简介

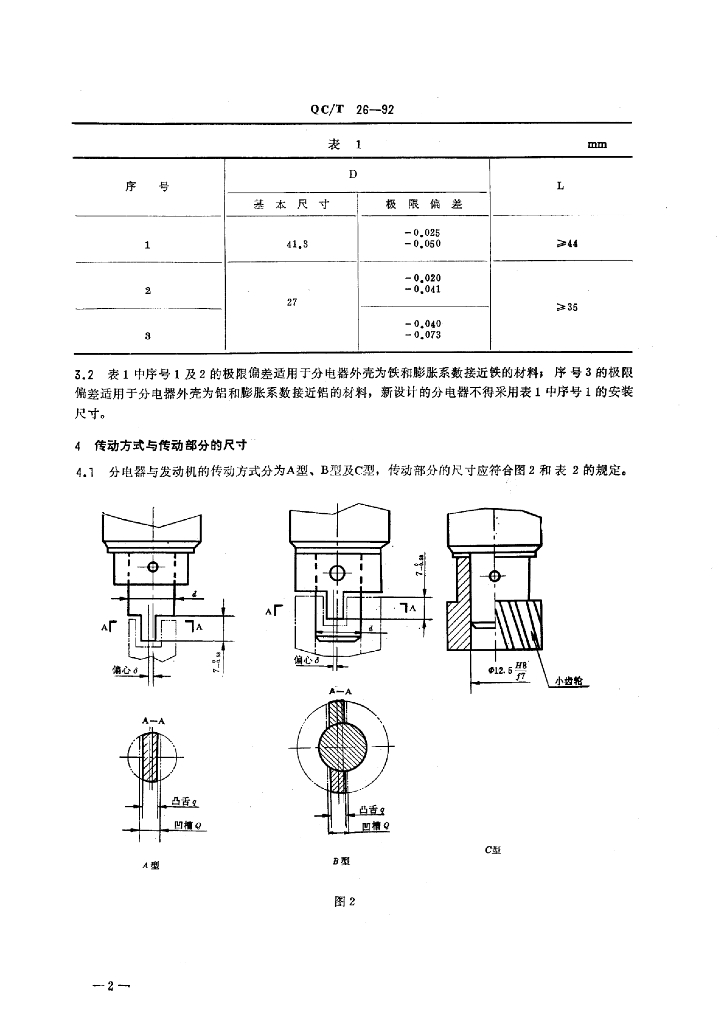

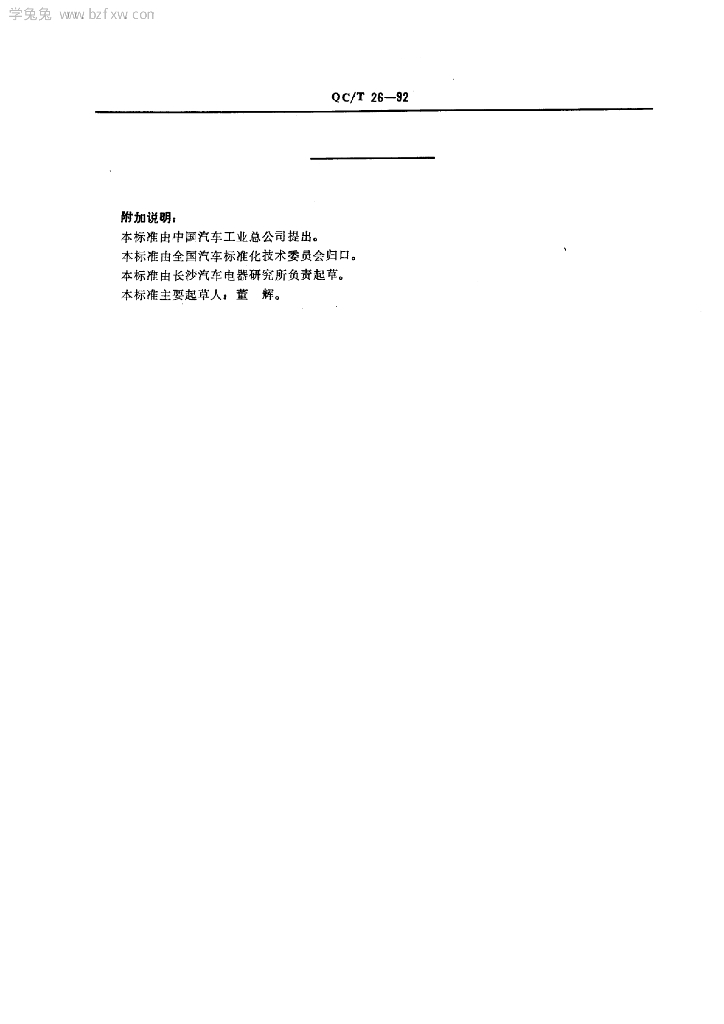

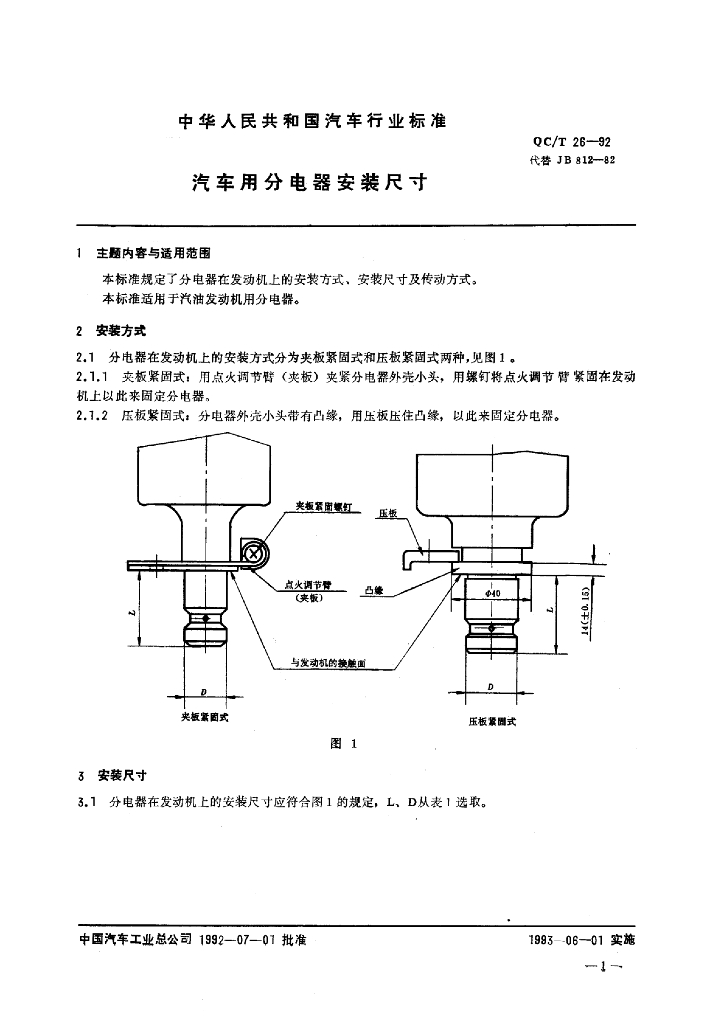

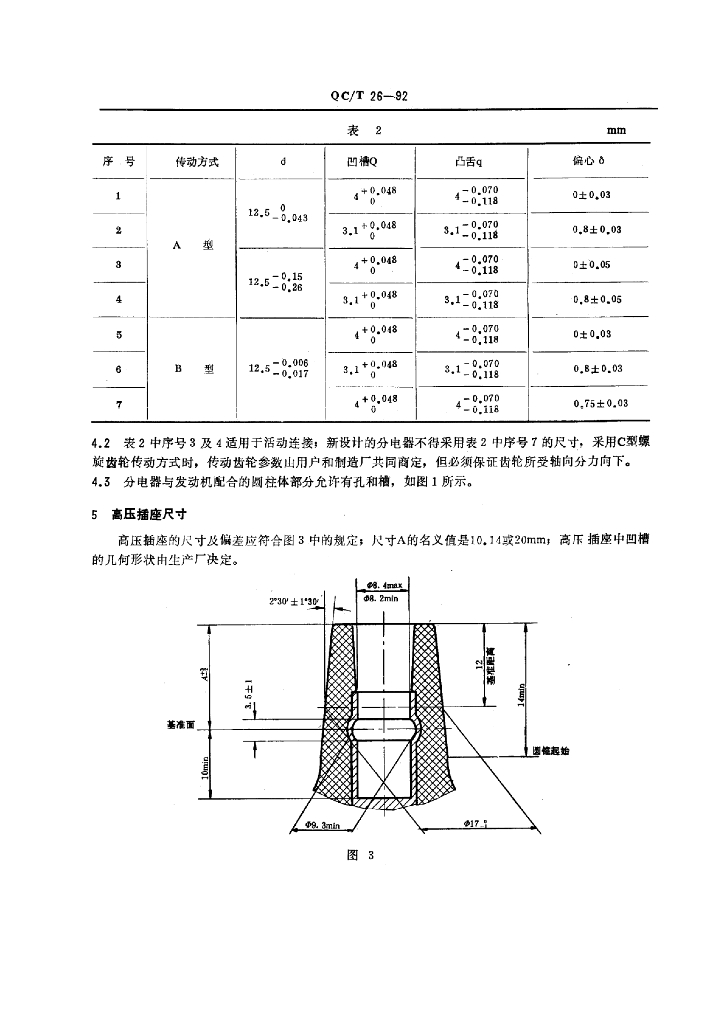

QC/T 26-92. 1主题内容与适用范围 QC/T 26规定了分电器在发动机上的安装方式、安装尺寸及传动方式。 QC/T 26适用于汽油发动机用分电器。 2安装方式 2.1分 电器在发动机上的安装方式分为夹板紧固式和压板紧固式两种,见图1。 2.1.1夹板紧固式: 用点火调节臂(夹板)夹紧分电器外壳小头，用螺钉将点火调节臂紧固在发动机上以此来固定分电器。 2.1.2压板紧固式:分电器外壳小头带有凸缘，用压板压住凸缘，以此来固定分电器。 3安装尺寸 3.1 分电器在发动机上的安装尺寸应符合图1的规定，L、D从表1选取。 3.2表1中序号1及2的极限偏差适用于分电器外壳为铁和膨胀系数接近铁的材料;序号3的极限偏差适用于分电器外壳为铝和膨胀系数接近铝的材料，新设计的分电器不得采用表1中序号1的安装尺寸。 4传动方式与传动部分的尺寸 4.1分电器与发动机的传动方式分为A型、B型及C型，传动部分的尺寸应符合图2和表2的规定。 4.2表2中序号3及4适用于活动连接;新设计的分电器不得采用表2中序号7的尺寸，采用C型螺旋齿轮传动方式时，传动齿轮参数由用户和制造厂共同商定，但必须保证齿轮所受轴向分力向下。 4.3分电器 与发动机配合的圆柱体部分允许有孔和槽，如图1所示。 5高压插座尺寸 高压插座的尺寸及偏差应符合图3中的规定;尺寸A的名义值是10.14或20mm;高乐插座中凹槽的几何形状由生产厂决定。 附加说明: 本标准由中国汽车工业总公司提出。 木标准由全国汽车标准化技术委员会归口。 本标准由长沙汽车电器研究所负责起草。 本标准主要起草人:董辉。
