汽车用电喇叭安装尺寸

基础信息

标准简介

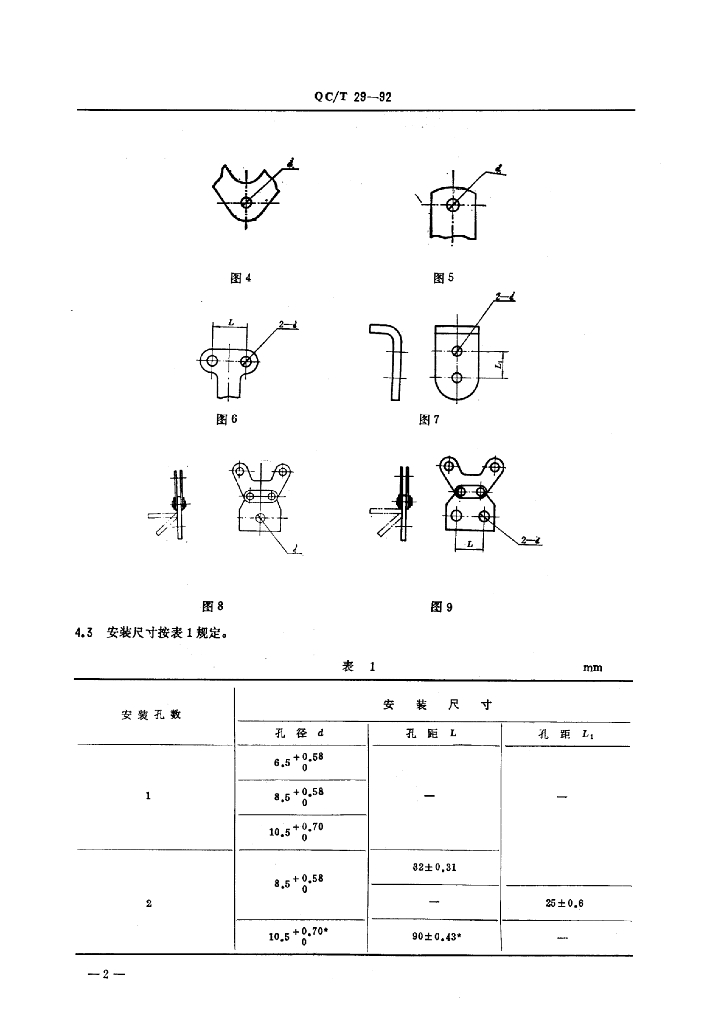

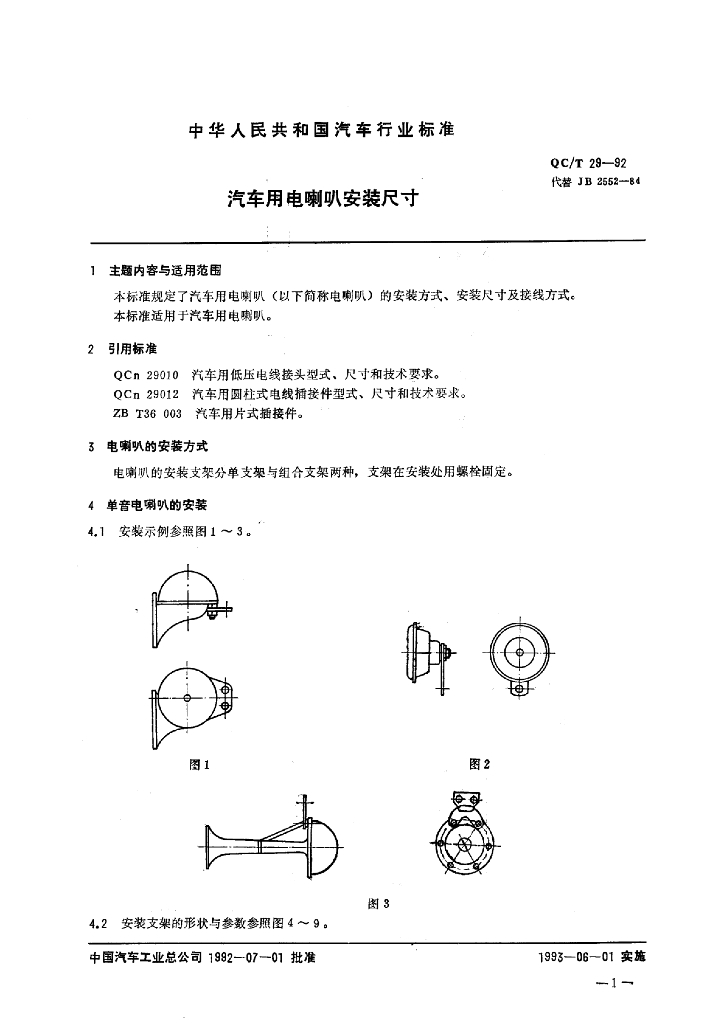

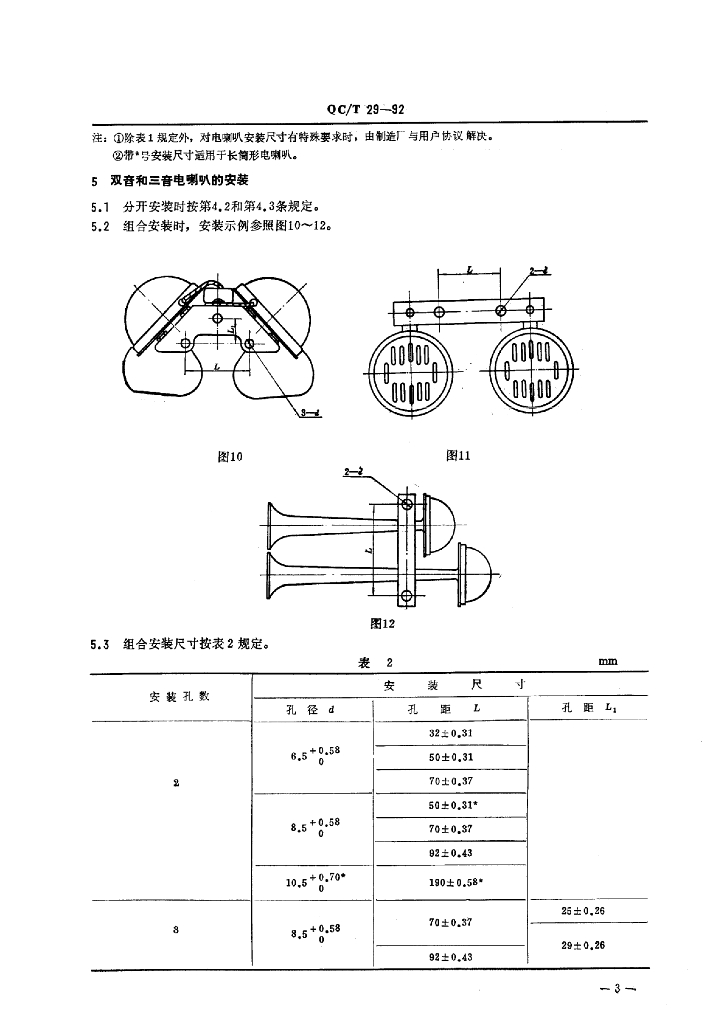

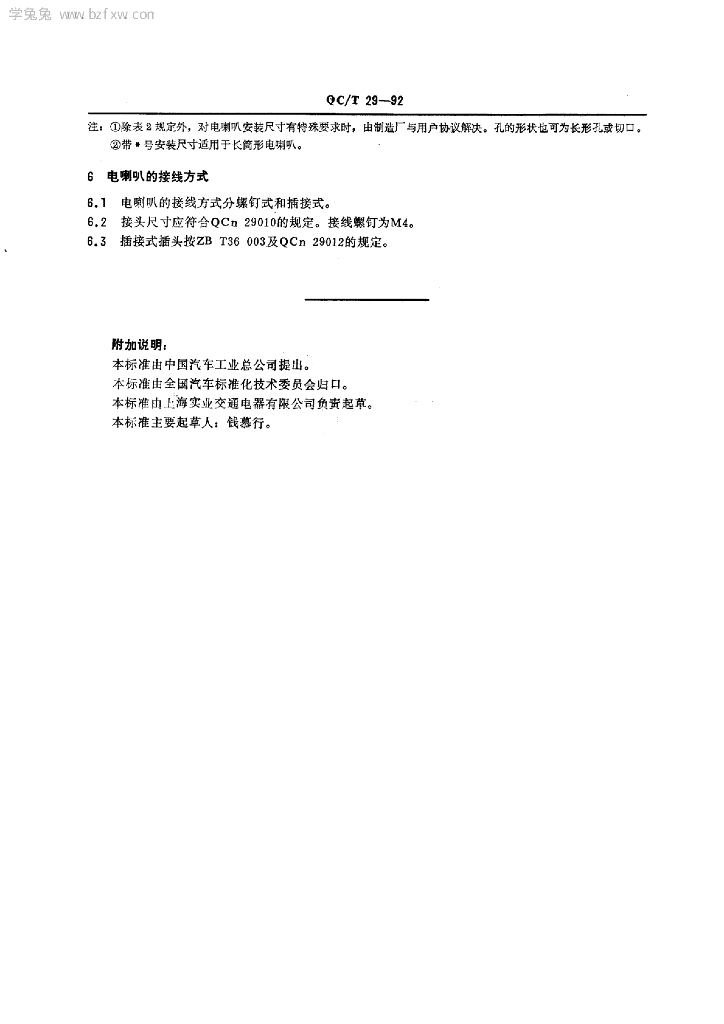

QC/T 29-92. 1主题内容与适用范围 QC/T 29规定了汽车用电喇叭(以下简称电喇叭)的安装方式、安装尺寸及接线方式。 QC/T 29适用于汽车用电喇叭。 2引用标准 QCn 29010汽车用低压电线接头型式、尺寸和技术要求。 QCn 29012汽车用圆柱式电线插接件型式、尺寸和技术要求。 ZB T36 003汽车 用片式插接件。 3电喇叭的安装方 式 电喇叭的安装支架分单支架与组合支架两种，支架在安装处用螺栓固定。 4单音电喇叭的安装 4.1安装示例参照图1 ~ 3。 4.2安装支架的形状与参数参照图4~ 9。 4.3安装尺寸按表1规定。 注:①除表1规定外，对电喇叭安装尺寸有特殊要求时，由制造厂与用户 协议解决。 ②带*号安装尺寸适用于长筒形电喇叭。 5双音和三音电喇叭的安装 5.1分开安装时按第4.2和第4.3条规定。 5.2组 合安装时，安装示例参照图10~12。 5.3组合安装尺寸按表2规定。 注:①除表2规定外，对电喇叭安装尺寸有特殊要求时，由制造厂与用户协议解决。孔的形状也可为长形孔或切口。 ②带#号安装尺寸适用于长筒形电喇叭。 6电喇叭的接线方式 6.1电喇叭的 接线方式分螺钉式和插接式。 6.2接头尺 寸应符合QCn 29010的规定。接线螺钉为M4。 6.3插接式插头 按ZB T36 003及QCn 29012的 规定。
