汽车与挂车气压控制装置通用技术条件

基础信息

标准简介

QC/T 36-92. 1主题内 容和适用范围 QC/T 36规定了汽车与挂车的各种气压控制装置的代号、术语、技术要求、检验规则和标志、包装、运输、贮存。 QC/T 36适用于汽车和挂车气路系统中输出气压随操纵力(或气压)改变而变化的各种控制装置。如气制动阀、手控制动阀、继动阀、感载比例阀、挂车制动阀等装置. 2引用标准 QC/T 35汽车与挂车气压控 制装置台架试验方法 3术语代号 3.1 代号 P一输入气压，kPa; P2x一输出气压， kPa; Px-控制气压， kPa; F--操纵力， N; S--行程，mm; a-一角位移 (°) 注:符号中注脚“X”，为试件1. 2、3、...腔的序号。 3.2术语 3.2.1密 封性指数 在单个测试回路中，贮气罐内每立方分米的气体在5 min内的气压下降值以“kPa" 表示。 3.2.2静特性 在每一平衡状态下，输出气压Pr与推杆行程S (或角位移a、或操纵力F、或控制气压Ps)的关系曲线。举例如图1 (a)和(b)所示。 4技术要求 . 4.1基本要求 4.1.1产品应符合本标准规定，并按照经规定程序批准的图纸和技术文件制造。 4.1.2工作介 质和环境介质:空气。 4.1.3工作温度范围: - 30~+ 80℃。 4.1.4最大使用压力: 1000kPa。 4.2性能要求 4.2.1密封性 4.2.1.1非工作状态 在额定工作气压下，密封性指数不大于10kPa。 4.2.1.2全工作 状态 在额定工作气压下，密封性指数不大于20kPa。

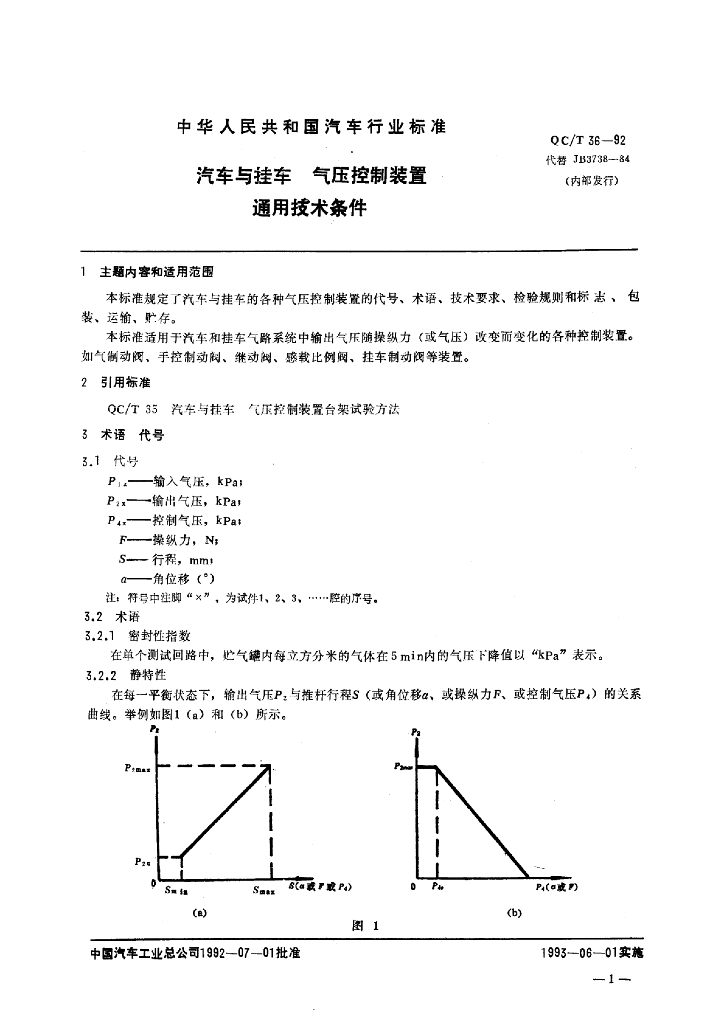

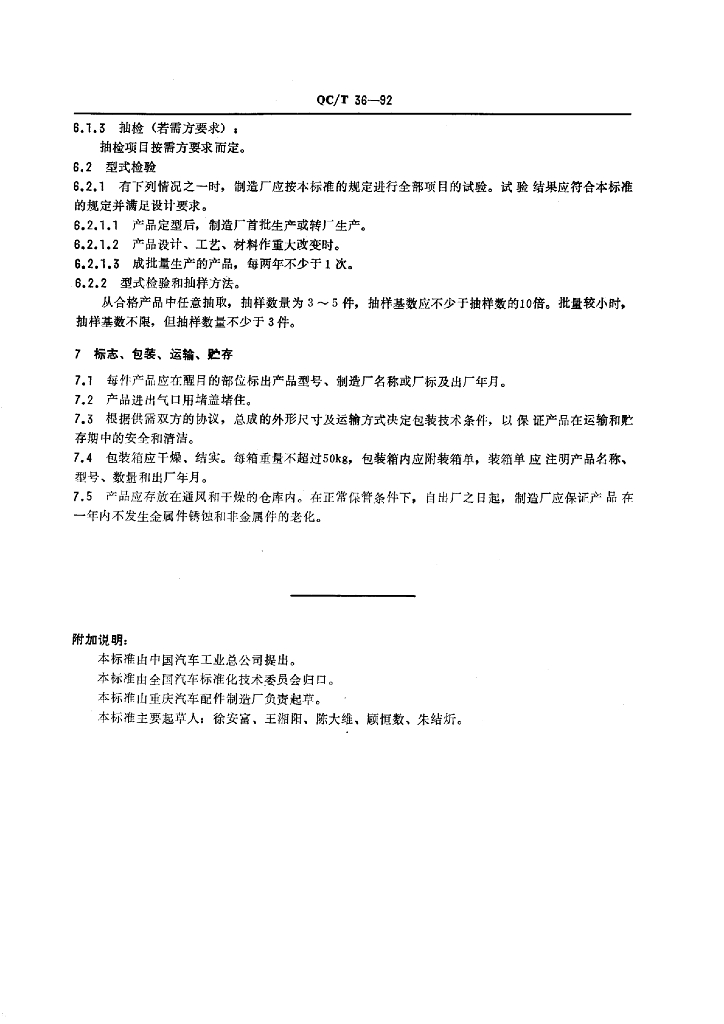

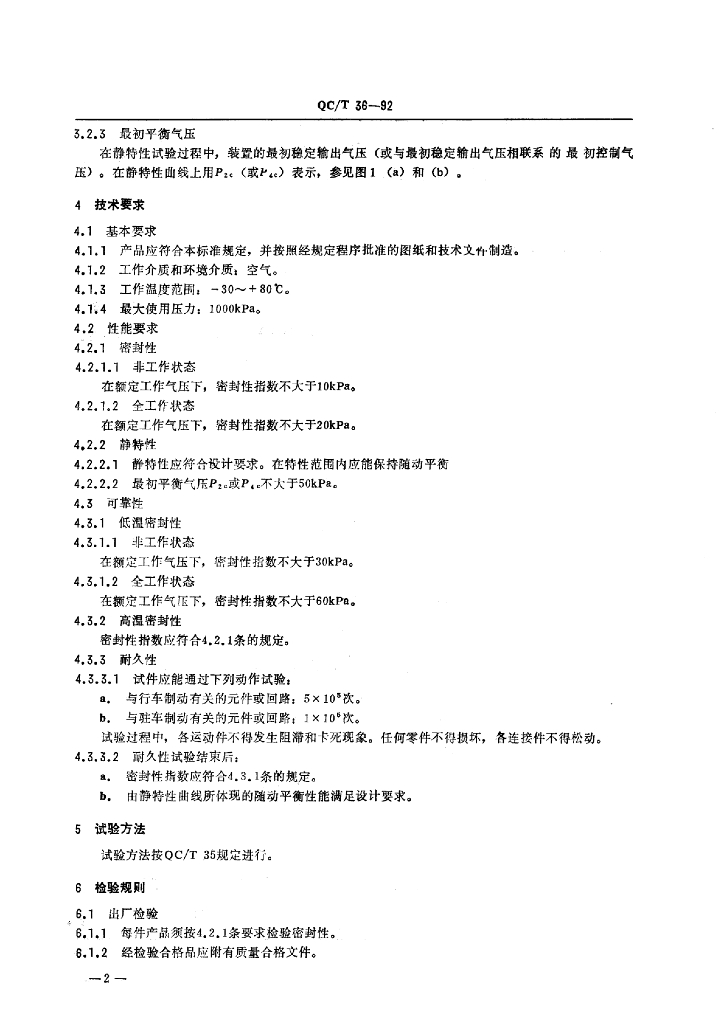

内容预览
