汽车与挂车气压调节 保护装置通用技术条件

基础信息

标准简介

QC/T 37-92. 1主题内容与适用范围 QC/T 37规定了汽车与挂车气压调节保护装置的术语、代号、技术要求、检验规则和标志、包装、运输及贮存。 QC/T 37适用于汽车与挂车气路系统中通过调整实现限压、过载或失效保护的气压调节保护装置。如调压阀、压力保护阀、溢流阀、限压阀、安全阀等。 2引用标准 QC/T 36汽车与挂车气压控制装置 通用技术条件 QC/T 38汽车与挂车气压调 节保护装置台架试验方法 3术语、代号 3.1 切断压力(Pq) :排气阀门打开时，输出口的气压值。 3.2 压力降(0P) :排气阀门关闭时，输出口的气压与切断压力之差。 3.3 开启压力(Pk) :输出口开始输出气压时，进气口的气压值。 3.4保护压力(P)当某一回路失效时，其它回路保持的最低安全气压值。 3.5 限压压力(Px) :输出气压不随输入气压的升高产生变化而保持恒定时的气压值。 3.6 安全压力(PN) :安全阀阀门开启时的压力值。 4技术要求 4.1基本要求 4.1.1工作和环境介质: 空气 4.1.3最大使用压力: 调压阀、安全阀: 1500kPa 其它调节保护装置: 1000kPa 其它调节保护装置: 1000kPa 4.2 性能 4.2.1密封性: 在规定工作气压下，密封性指数 (密封性指数定义按QC/T 36的规定)不大于30kPa。 4.2.2压力特性 4.2.2.1调压 阀.

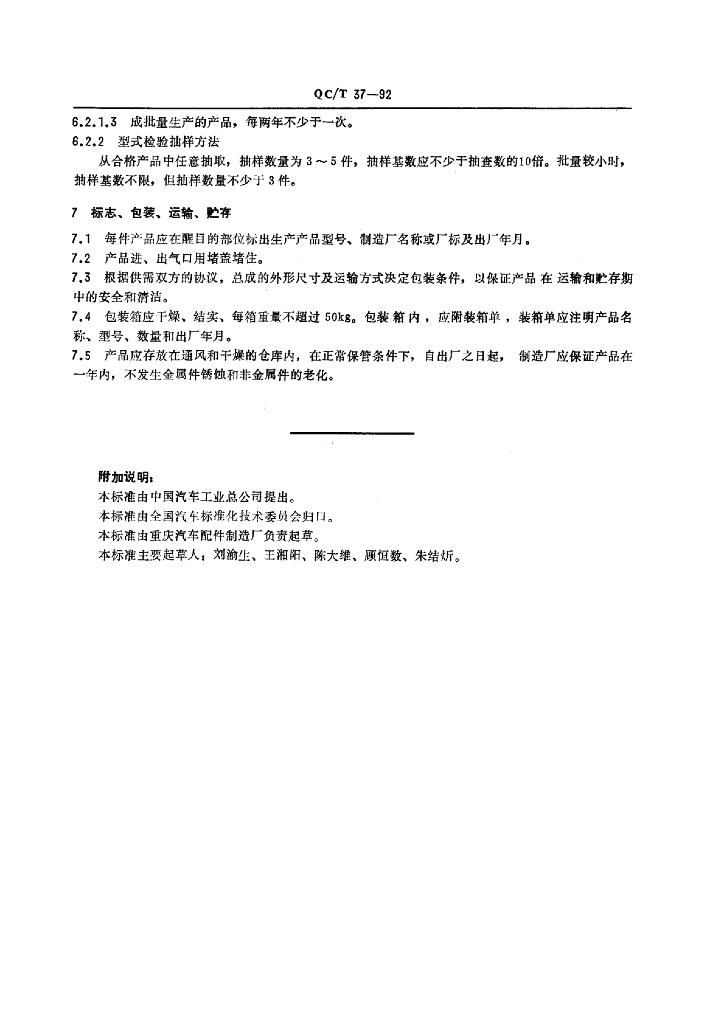

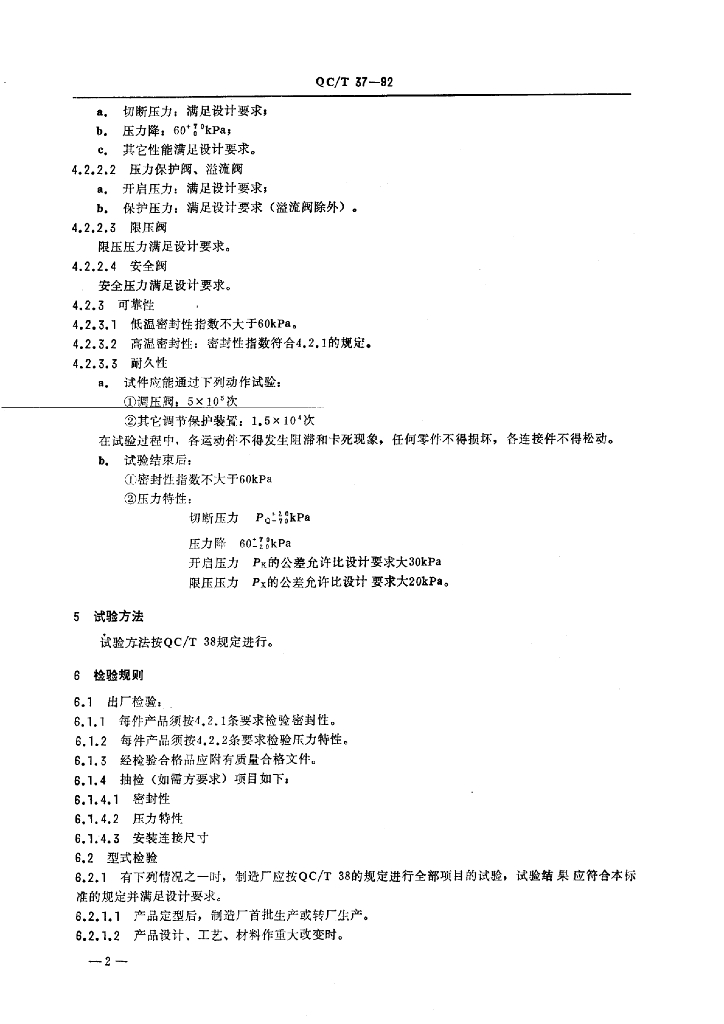

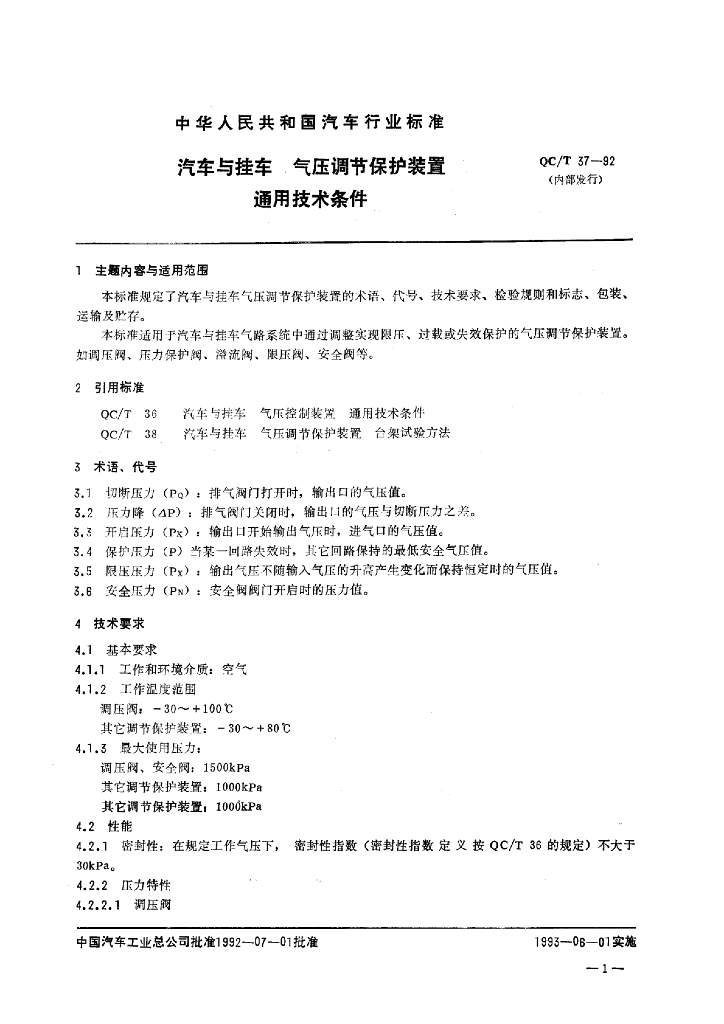

内容预览
