汽车与挂车气压 调节保护装置台架试验方法

基础信息

标准简介

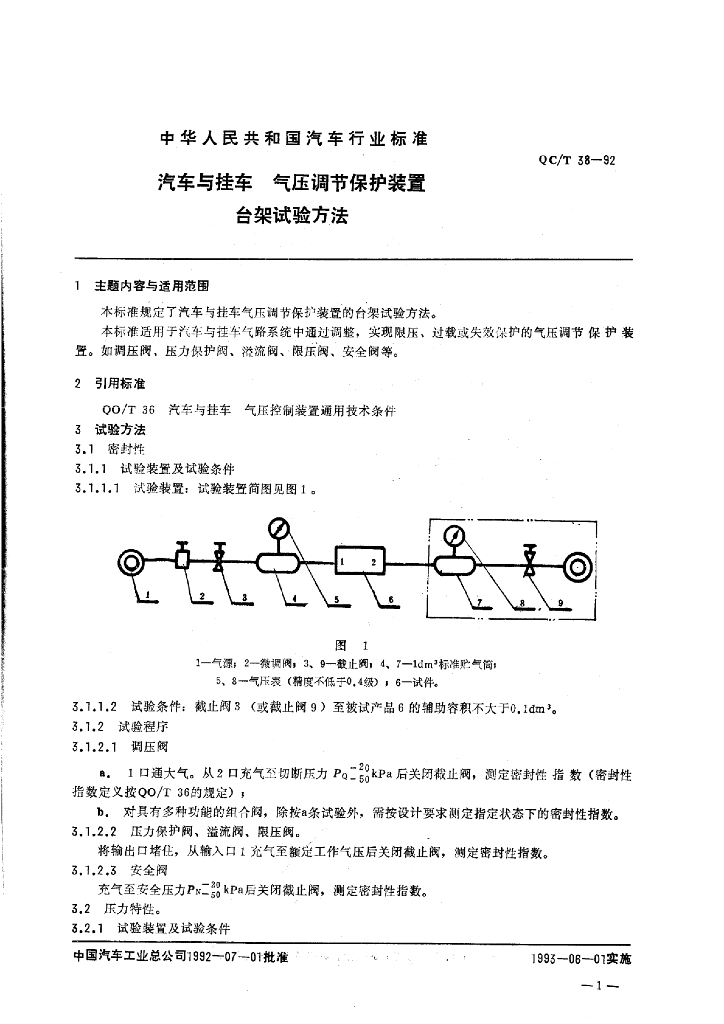

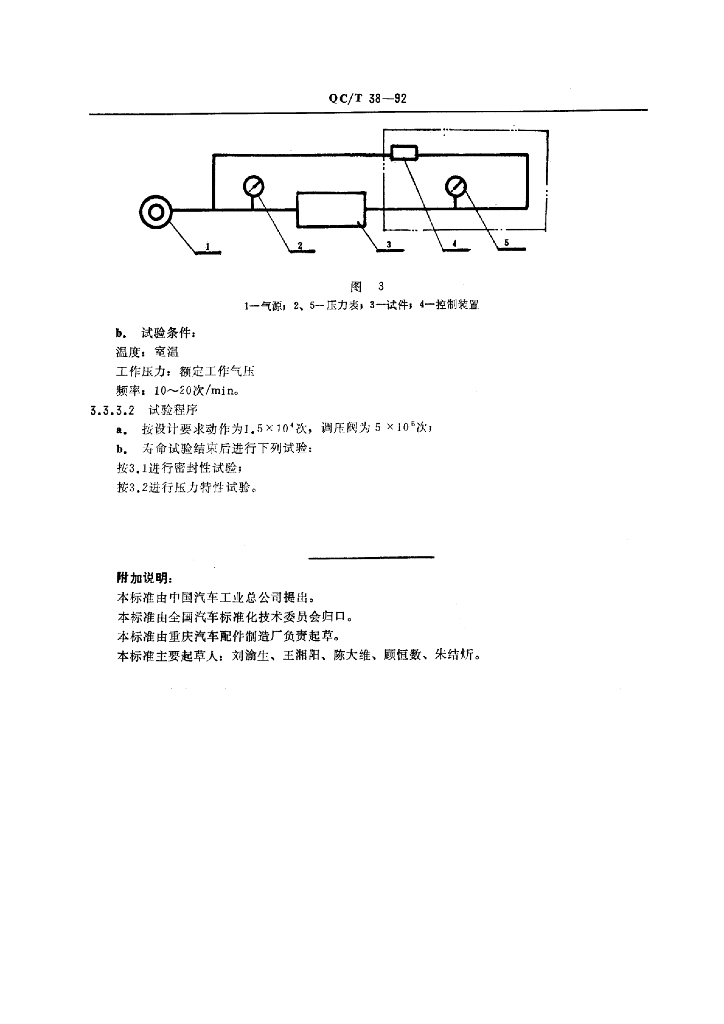

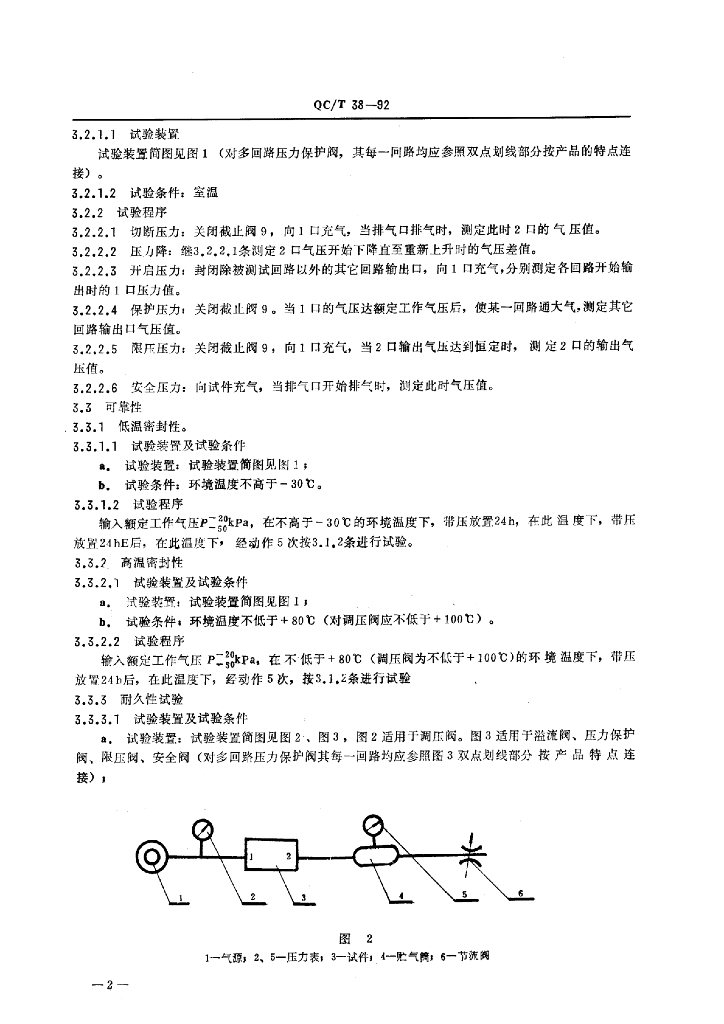

QC/T 38-92. 1主题内容与适用范围 QC/T 38规定了汽车与挂车气压调节保护装置的台架试验方法。 QC/T 38适用于汽车与挂车气路系统中通过调整，实现限压、过载或失效保护的气压调节保护装置。如调压阀、压力保护阀、溢流阀、限压阀、安全阀等。, 2引用标准 Q0/T 36汽车与挂车气压 控制装置通用技术条件 3试验方法 3.1 密封性 3.1.1试验装置及 试验条件 3.1.1.1试验装置: 试验装置简图见图1。 3.1.1.2试验条件: 截止阀3 (或截止阀9) 至被试产品6的辅助容积不大于0.1dm³。 3.1.2试验程序 3.1.2.1调压阀 8. 1口通大气。从2口充气至切断压力PQ-50kPa后关闭截止阀，测定密封性指数(密封性指数定义按QO/T 36的规定) b.对具有多种功能的组合阀，除按a条试验外，需按设计要求测定指定状态下的密封性指数。 3.1.2.2压力保护阀、 溢流阀、限压阀。 将输出口堵住，从输入口1充气至额定工作气压后关闭截止阀，测定密封性指数。 3.1.2.3安全阀 充气至安全压力Pn- 30 kPa后关闭截止阀，测定密封性指数。 3.2压力特性。 3.2.1试验装置及试验条件 3.2.1.1试验装置 试验装置简图见图1 (对多 回路压力保护阀，其每一回路均应参照双点划线部分按产品的特点连接)。 3.2.1.2 试验条件:室温 3.2.2 试验程序 . 3.2.2.1 切断压力:关闭截止阀9，向1口充气，当排气口排气时，测定此时2口的气压值。 3.2.2.2 压力降:继3.2.2.1条测定2口气压开始下降直至重新上升时的气压差值。 3.2.2.3开启压力:封闭除被测试回路以外的其它回路输出口，向1口充气,分别测定各回路开始输出时的1口压力值。 3.2.2.4保护压力: 关闭截止阀9。当1口的气压达额定工作气压后，使某-回路通大气，测定其它回路输出口气压值。
