矿用自卸汽车试验方法驾驶员座位基准点R测量方法
QC/T 76.2-1993现行行业标准
下载标准电子版
PDF · 3 页 · 132.72KB
登录后可查看已购记录，会员和金币权益与电子标准网共用。
基础信息
标准号
QC/T 76.2-1993
标准状态
现行
发布日期
2022-10-12
实施日期
2022-10-12
标准简介

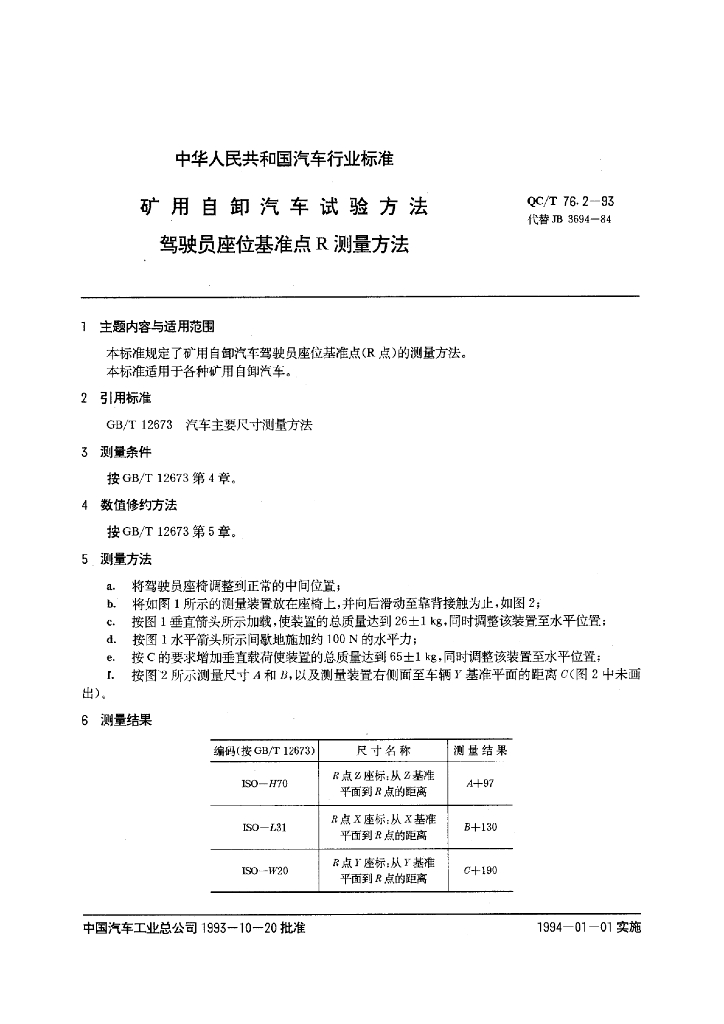

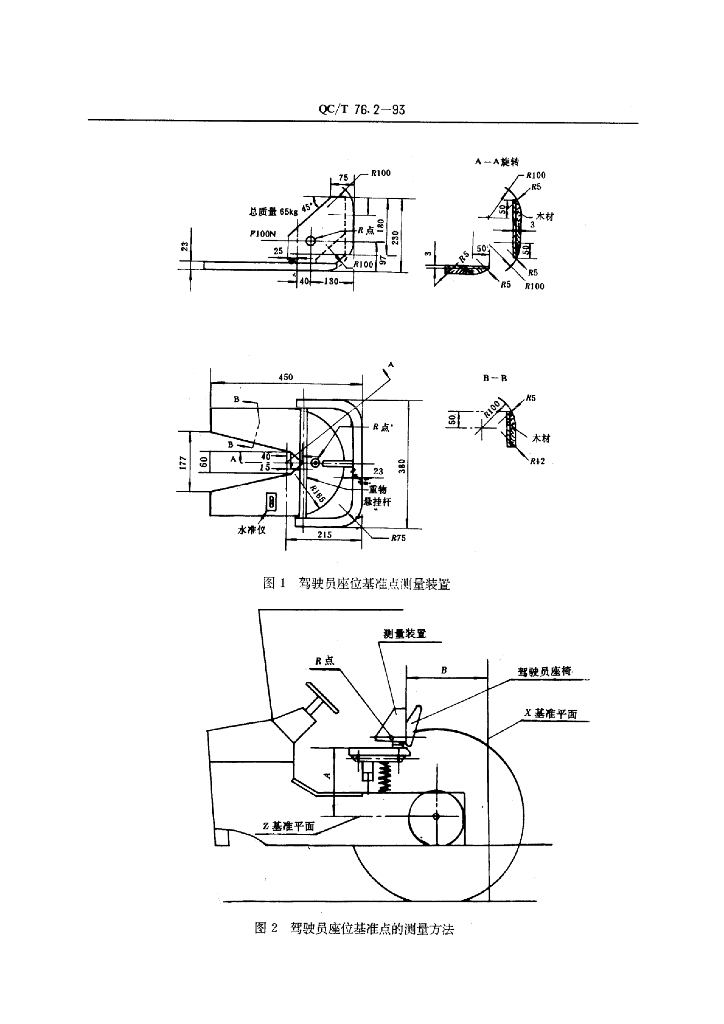

QC/T 76.2-93. 1主题内容与适用范围 QC/T 76.2规定了矿用自卸汽车驾驶员座位基准点(R点)的测量方法。 QC/T 76.2适用于各种矿用自卸汽车。 2引用标准 GB/T 12673汽车主要尺寸测量方法 3测量条件 按GB/T 12673第4章。 4数值修约方法 按GB/T 12673第5章。 5.测量方法 a.将驾驶 员座椅调整到正常的中间位置; b.将如图1所示的测量装置放在座椅.上,并向后滑动至靠背接触为止,如图2; c. 按图1垂直箭头所示加载,使装置的总质量达到26士1 kg ,同时调整该装置至水平位置; d. 按图1水平箭头所示间歇地施加约100 N的水平力; e.按C 的要求增加垂直载荷使装置的总质量达到65士1 kg,同时调整该装置至水平位置; f.按图2所示测量尺寸A和B,以及测量装置右侧面至车辆Y基准平面的距离C(图2中未画出)。 6测量结果 图1 驾驶员座位基准点测量装置 图2 驾驶员座位基准点的测量方法 附加说明: 本标准由中国汽车工业总公司提出。 本标准由全国汽车标准化技术委员会归口。 本标准由中国汽车工业总公司重庆汽车研究所负责起草。 本标准主要起草人:涂江林、陈四维。
