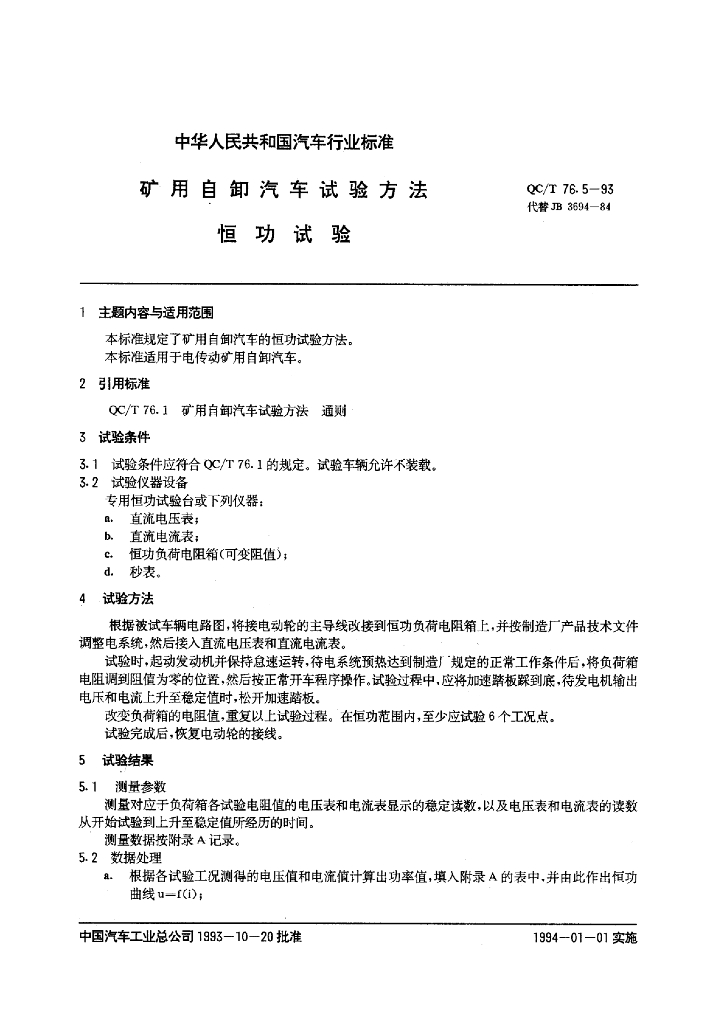

矿用自卸汽车试验方法恒功试验

基础信息

标准简介

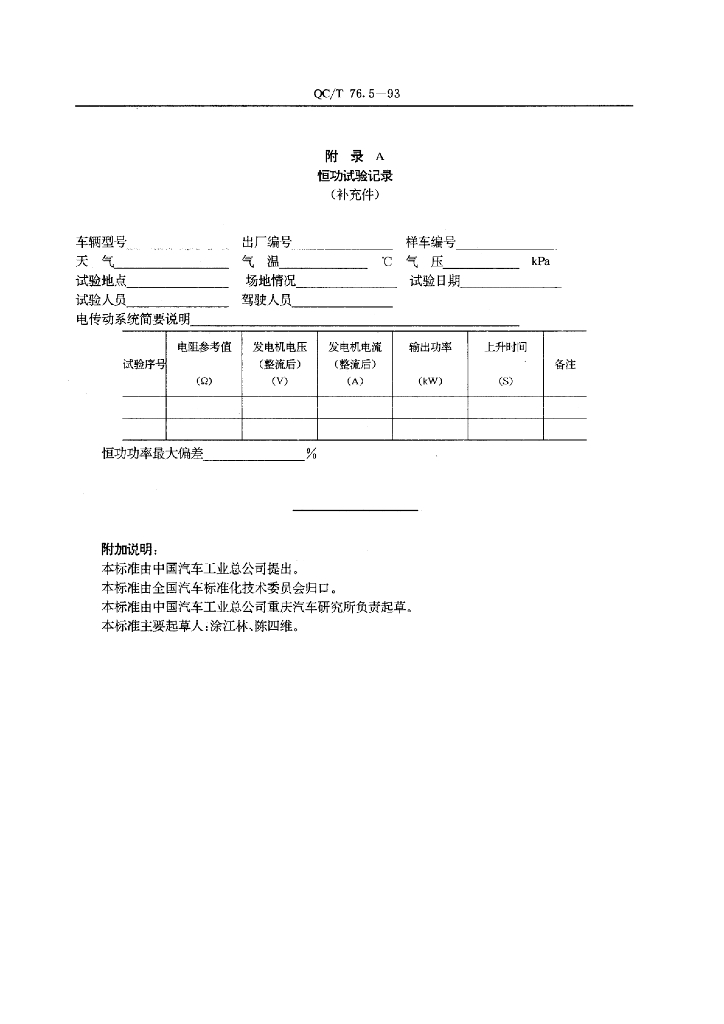

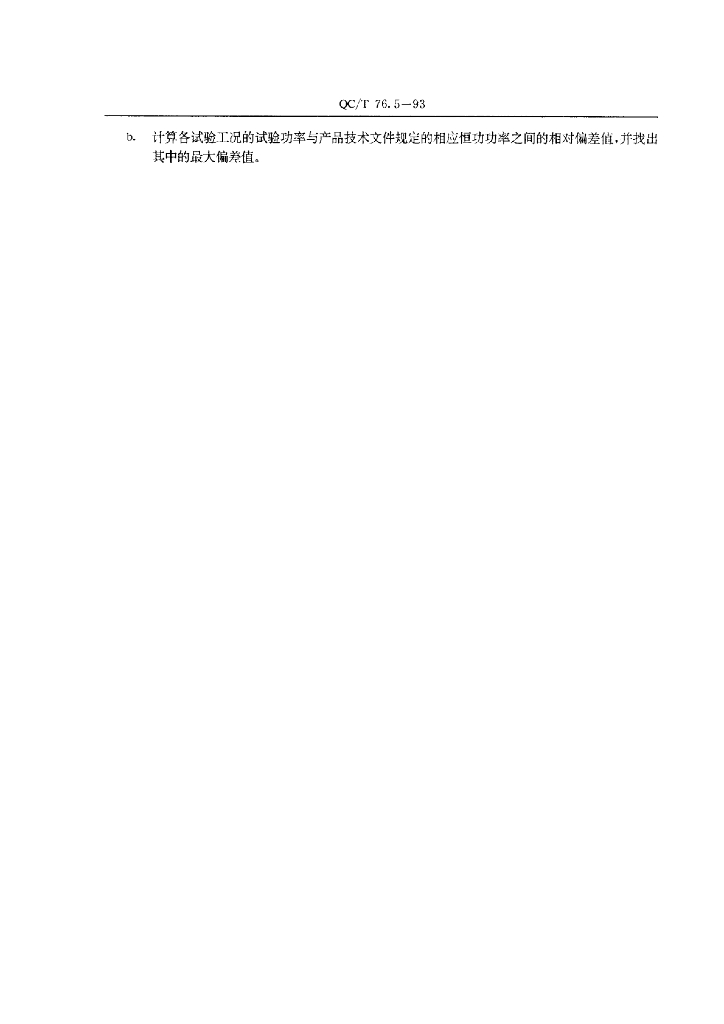

QC/T 76.5-93. 1主题内容 与适用范围 QC/T 76.5规定了矿用自卸汽车的恒功试验方法。 QC/T 76.5适用于电传动矿用自卸汽车。 2引用标准 QC/T 76.1矿用自卸汽车试验方法 通则 3试验条件 3.1试验 条件应符合QC/T 76. 1的规定。试验车辆允许不装载。 3.2试验仪器设备 专用恒功试验台或下列仪器: 直流电压表; b.直流电流表; c.恒功负荷电阻箱(可变阻值); d.秒表。 4试验方法 根据被试车辆电路图，将接电动轮的主导线改接到恒功负荷电阻箱上,并按制造厂产品技术文件调整电系统,然后接入直流电压表和直流电流表。 试验时，起动发动机并保持息速运转,待电系统预热达到制造厂规定的正常工作条件后,将负荷箱电阻调到阻值为零的位置,然后按正常开车程序操作。试验过程中,应将加速踏板踩到底,待发电机输出电压和电流上升至稳定值时,松开加速踏板。 改变负荷箱的电阻值，重复以上试验过程。在恒功范围内,至少应试验6个工况点。 试验完成后,恢复电动轮的接线。 5试验结果 5.1测量参数 测量对应于负荷箱各试验电阻值的电压表和电流表显示的稳定读数，以及电压表和电流表的读数从开始试验到上升至稳定值所经历的时间。 测量数据按附录A记录。 5.2数据处理 a.根据各试验工况测得的电 压值和电流值计算出功率值,填入附录A的表中,并由此作出恒功曲线u=f(i); b.计算 各试验工况的试验功率与产品技术文件规定的相应恒功功率之间的相对偏差值,并找出 其中的最大偏差值。
