摩托车和轻便摩托车制动踏板静强度试验方法及性能要求

基础信息

标准简介

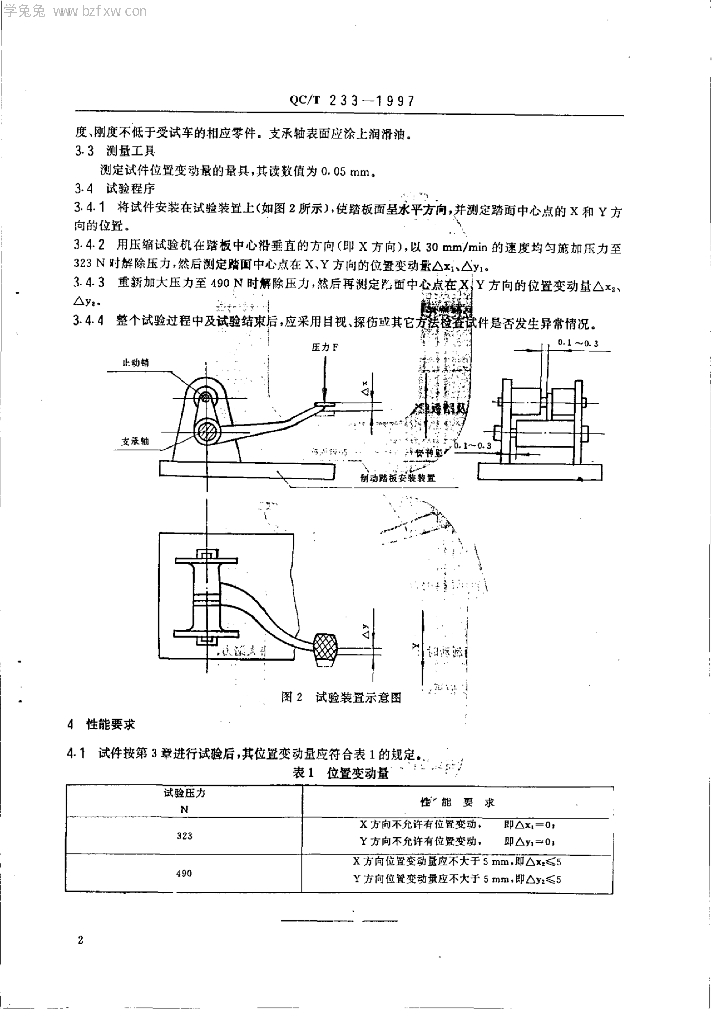

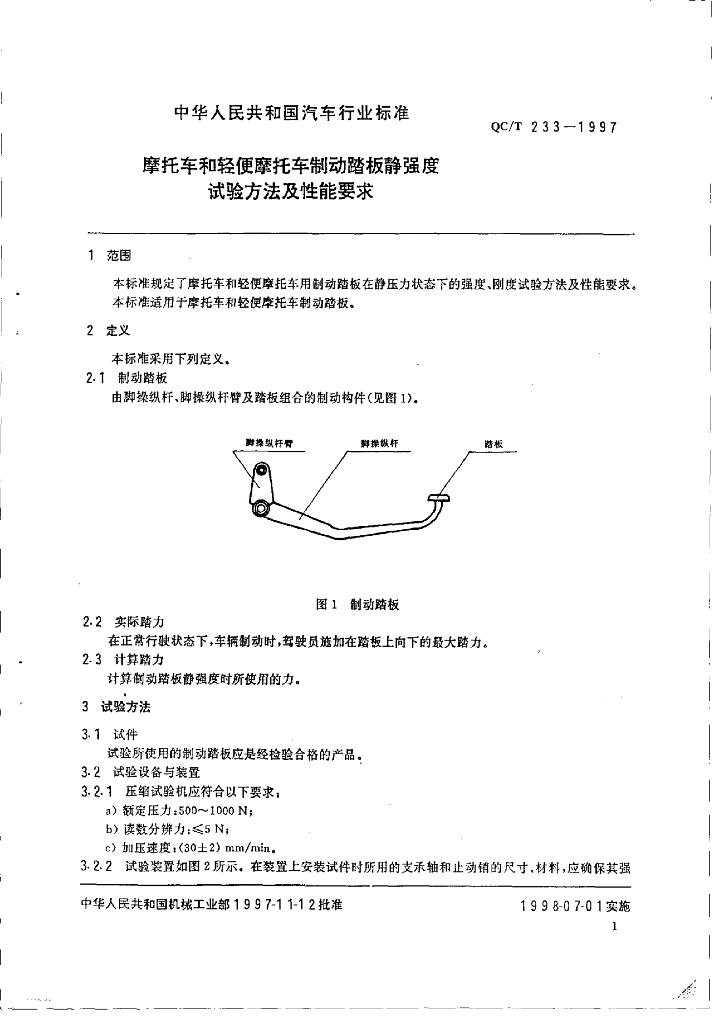

QC/T 233-1997. 1范围 QC/T 233规定了摩托车和轻便摩托车用制动踏板在静压力状态下的强度、刚度试验方法及性能要求。 QC/T 233适用于摩托车和轻便摩托车制动踏板。 2定义 本标准采用下列定义。 2.1制动踏板 由脚操纵杆、脚操纵杆臂及踏板组合的制动构件(见图1). 2.2实际踏力 在正常行驶状态下,车辆制动时,驾驶员施加在踏板上向下的最大踏力. 2.3计算踏力 计算制动踏板静强度时所使用的力. 3试验方法 3.1 试件 试验所使用的制动踏板应是经检验合格的产品。 3.2 试验设备与装置 3.2.1压缩试验 机应符合以下要求: a)额定压力:500~ 1000 N; b)读数分辨力:≤5 N; c)加压速度:(30土2)mm/min. 3.2.2试验装置如图2所示。在装置上安装试件时所用的支承轴和止动销的尺寸、材料,应确保其强度、刚度不低于受试车的相应零件。支承轴表面应涂上润滑油. 3.3 测量工具. 测定试件位置变动量的量具,其读数值为0. 05 mm. 3.4试验程序 3.4.1将试件安装在试验装置上(如图2所示) ,使踏板面呈水平方向,并测定踏面中心点的X和Y方向的位置。 4性能要求 4. 1试件按第3章进行试验后,其位置变动量应符合表1的规定...
