轿车钢制车轮螺母座刚度要求及试验方法

基础信息

标准简介

QC/T 258-1998. 1范围 QC/T 258规定了轿车车轮螺母座刚度要求及试验方法。 QC/T 258适用于由螺母座定心且呈凸起形状的轿车用钢制的单式车轮。 2引用标准 下列标准包含的条文,通过在本标准中引用而构成为本标准的条文,本标准出版时,所示版本均为有效。所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。 ZB T31030.7-87汽车车轮螺栓 、螺母、垫圈技术条件 3螺母座刚度试验要求 每个螺母座的永久变形量应≤0.3mm。 4试验样品 试验样品应是未经涂装但经过了其余全部加工工序的轮辐,轮辐的每个螺栓孔只能做一次试验,试验用样品为3件。 5试验方法 5.1使用下 列两种试验方法之一，具体方法由有关方商定。 5.2垂直力 加载法 垂直力加载法见图1所示。 a)初负荷Fv时,千分表指针置于零位; b)施加试验载荷F,保持30s时间; c)卸载荷到初负荷Fv,千分表上的读数,即为螺母座的永久变形量。 5.3紧 固力矩法 紧固力矩法见图2所示。 a)预紧固力矩Tv,将千分表指针置于零位; b)施加紧固力矩T; c)卸力矩到零,再加预紧固力矩Tv,千分表上的读数,即为螺母座的永久变形量。 5.4初负荷或预紧固力矩、试验负荷或紧固力矩按表1规定

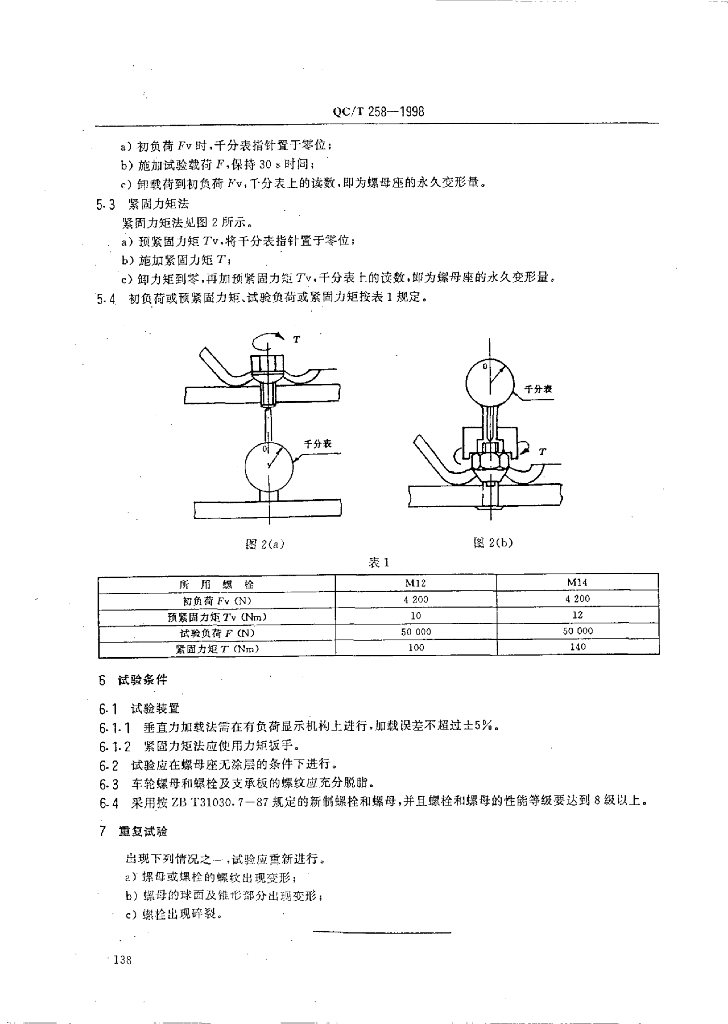

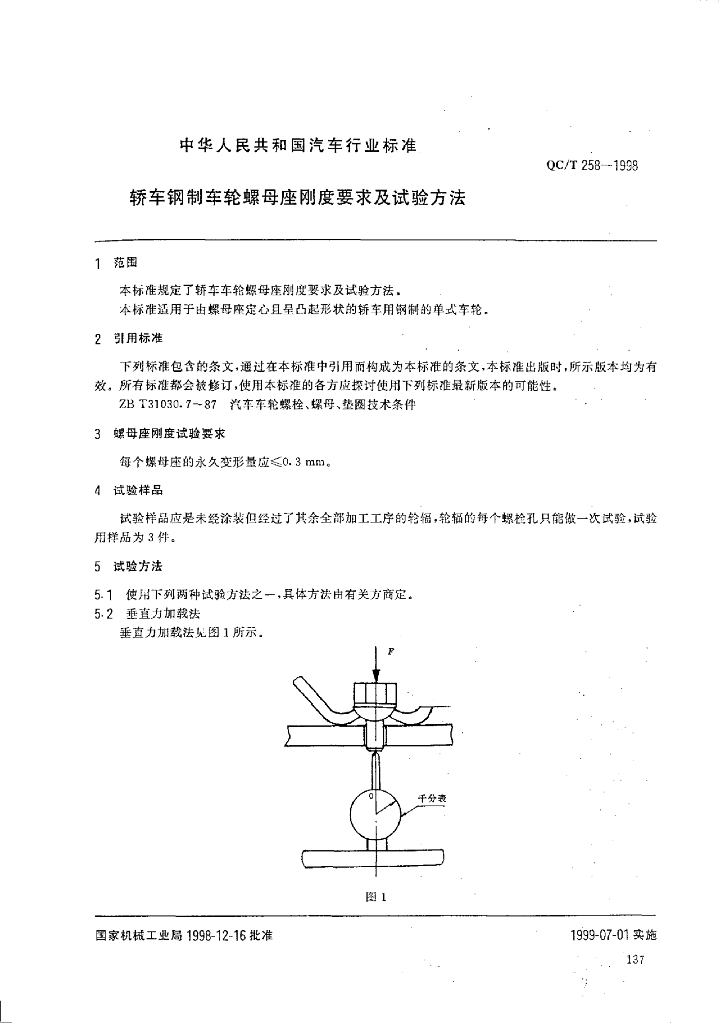

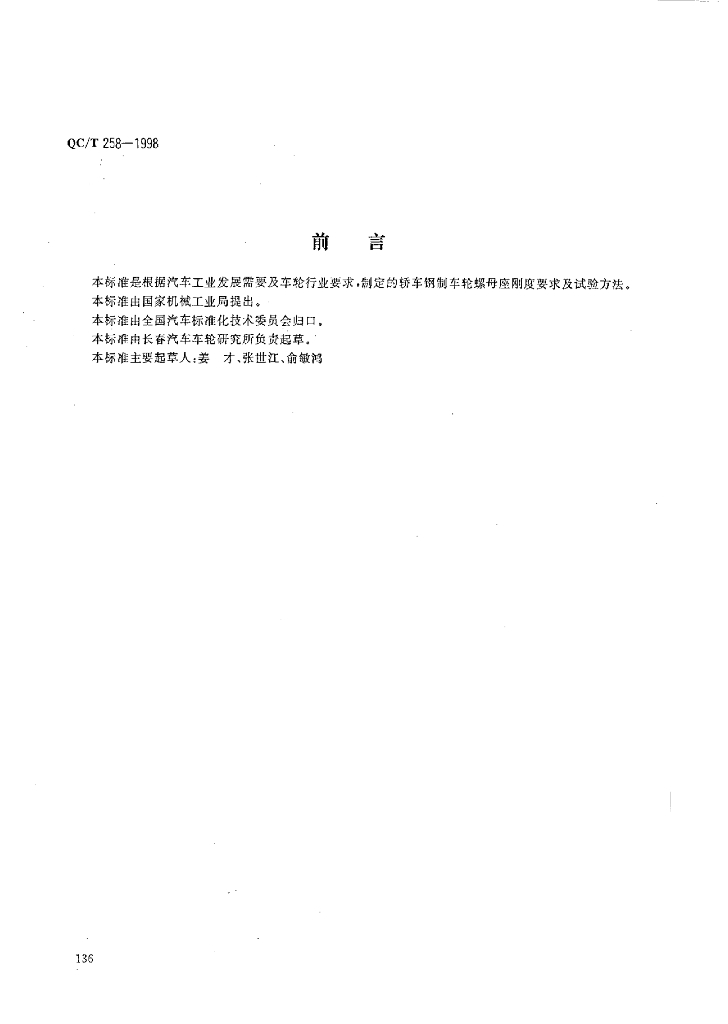

内容预览
