汽车动力转向控制阀总成技术条件

基础信息

标准简介

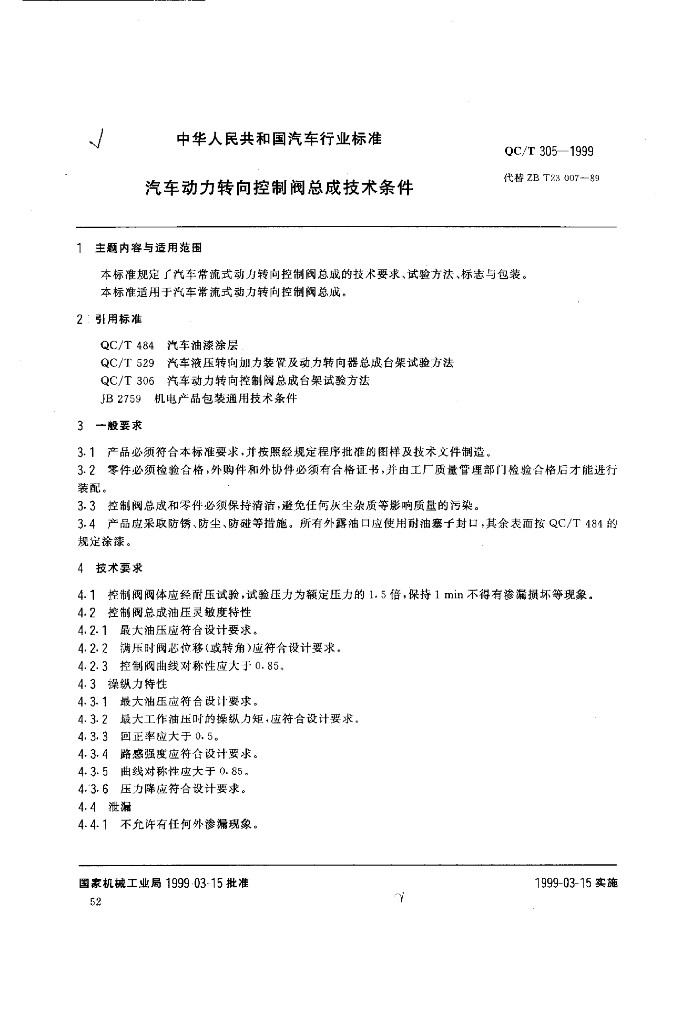

QC/T 305-1999. 1主题内容与适用范围 QC/T 305规定了汽车常流式动力转向控制阀总成的技术要求、试验方法、标志与包装。 QC/T 305适用于汽车常流式动力转向控制阀总成。 2引用标准 QC/T484汽车油漆涂层 QC/T529汽车液压转向加力装置及动力转向器总成台架试验方法 QC/T 306汽车 动力转向控制阀总成台架试验方法 JB 2759机电产 品包装通用技术条件 3一般要求 3.1产品必须符合本标准要求,并按照经规定程序批准的图样及技术文件制造。 3.2 零件必须检验合格,外购件和外协件必须有合格证书,并由工厂质量管理部门检验合格后才能进行装配。 3.3控制阀总成和零件必须保持清洁,避免任何灰尘杂质等影响质量的污染。 3.4产品应采取防锈、防尘、防碰等措施。所有外露油口应使用耐油塞子封口,其余表面按QC/T484的规定涂漆。 4技术要求 4.1控制阀阀体应经耐压试验，试验压力为额定压力的1.5倍,保持1min不得有渗漏损坏等现象. 4.2控制阀总成油压灵敏度特性 4.2.1 最大油压应符合设计要求。 4.2.2满压时阀芯位移(或转角)应符合设计要求。 4.2.3控制阀曲线对称性应大于0. 85。 4.3操纵力特性 4.3.1 最大油压应符合设计要求。 4.3.2 最大工作油压时的操纵力矩,应符合设计要求。 4.3.3回正率应大于 0.5。 4.3.4路 感强度应符合设计要求。 4.3.5曲 线对称性应大于0. 85. 4.3.6压力降应符 合设计要求。 4.4 泄漏 4.4.1不允许有任何外渗漏现象。
