焊接叉

基础信息

标准简介

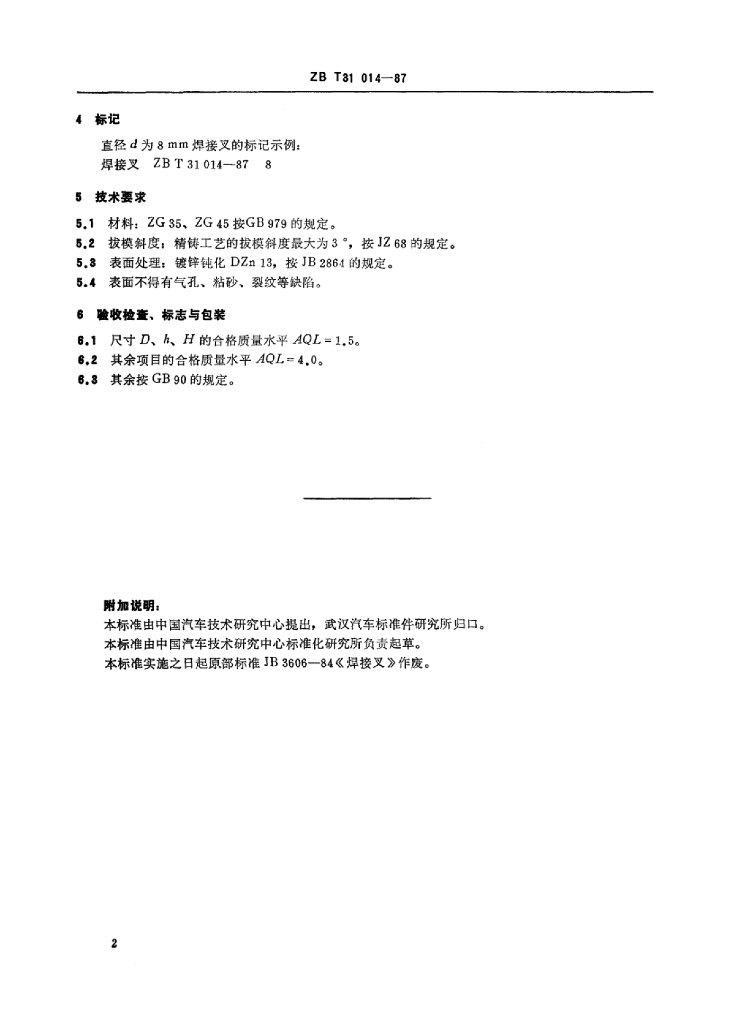

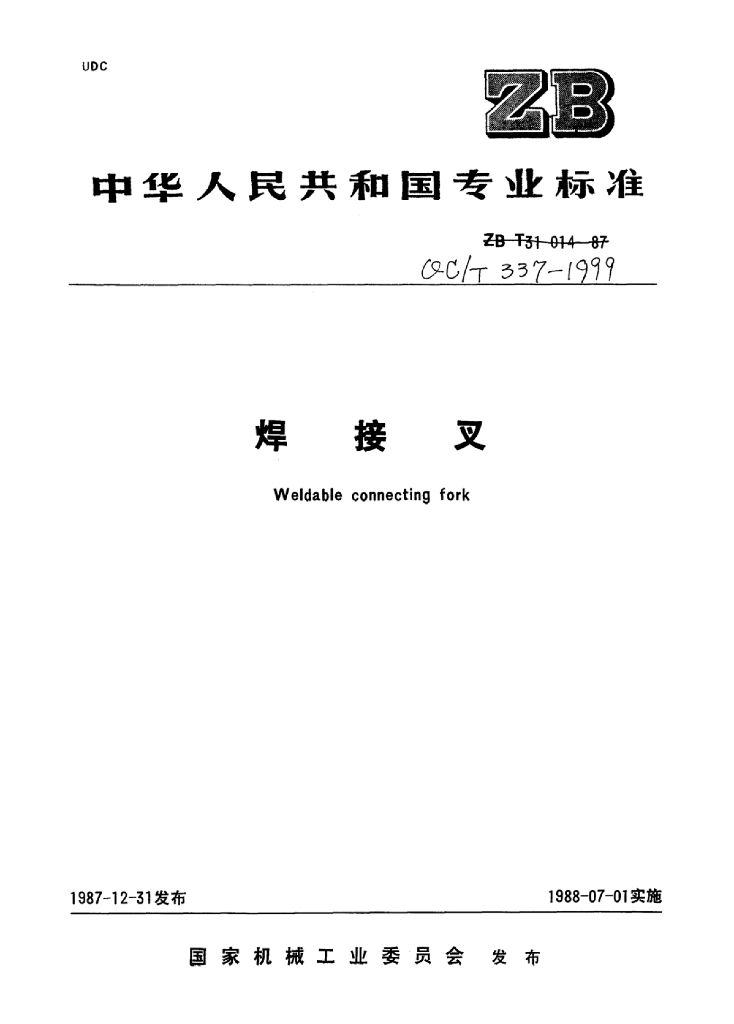

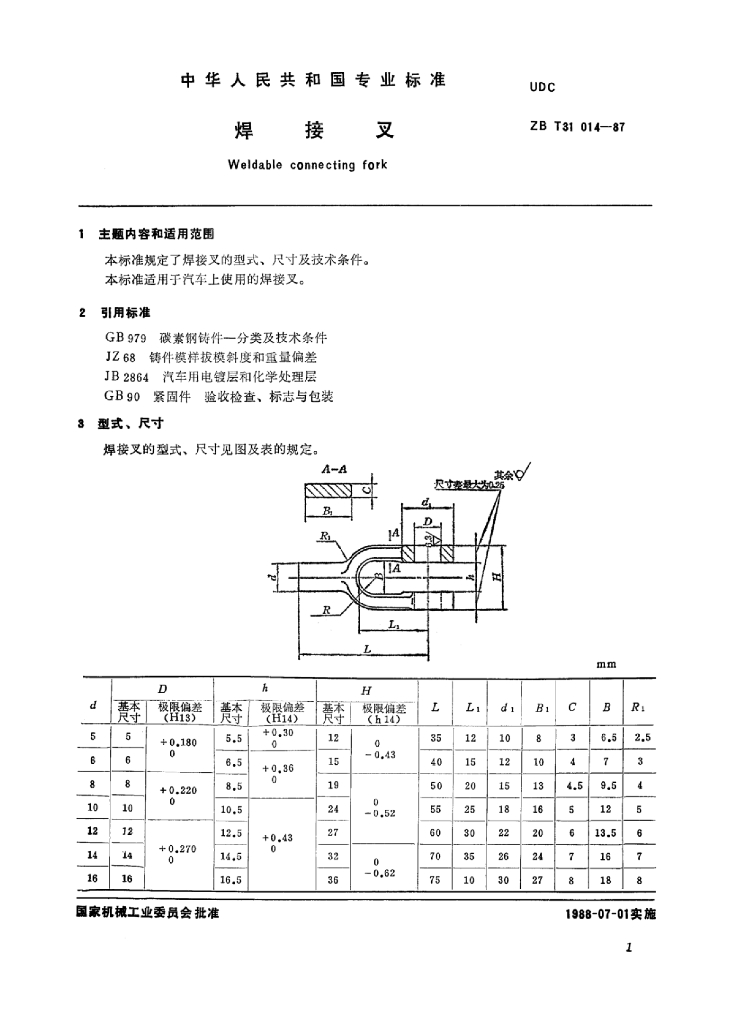

QC/T 337-1999.Weldable connecting fork. 1主题内容和适用范围 QC/T 337规定了焊接叉的型式、尺寸及技术条件。 QC/T 337适用于汽车上使用的焊接叉。 2引用标准 GB979碳素钢铸件一.分类及技术条件 JZ68铸件模样拔模斜度和重量偏差 JB 2864汽车用 电镀层和化学处理层 GB90 紧固件验收检查、标志与包装 3型式、尺寸 焊接叉的型式、尺寸见图及表的规定。 4标记 直径d为8 mm焊接叉的标记示例: 焊接叉ZBT 31014-87 8 5技术要求 5.1材料: ZG 35、ZG 45按GB 979的规定。 5.2拔模斜度: 精铸工艺的拔模斜度最大为3。,按JZ 68的规定。 5.3表面处理: 镀锌钝化DZn 13,按JB 2864的规定。 5.4表面不得有气孔、 粘砂、裂纹等缺陷。 6验收检查、 标志与包装 6.1尺寸D、h、H的合格质量水平AQL=1.5。 6.2其余项目的合格质量水平 AQL=4.0。 6.3其余按GB 90的规定。 附加说明: 本标准由中国汽车技术研究中心提出，武汉汽车标准件研究所归口。 本标准由中国汽车技术研究中心标准化研究所负责起草。 本标准实施之日起原部标准JB 3606- -84《 焊接叉》作废。
