六角头磁性螺塞

基础信息

标准简介

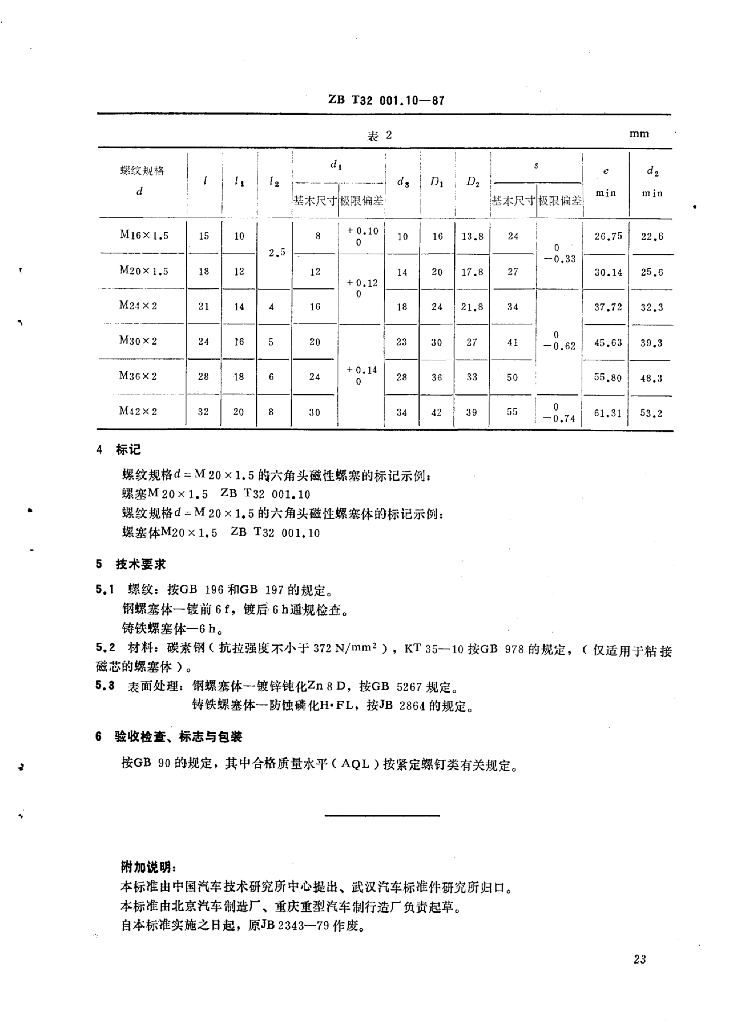

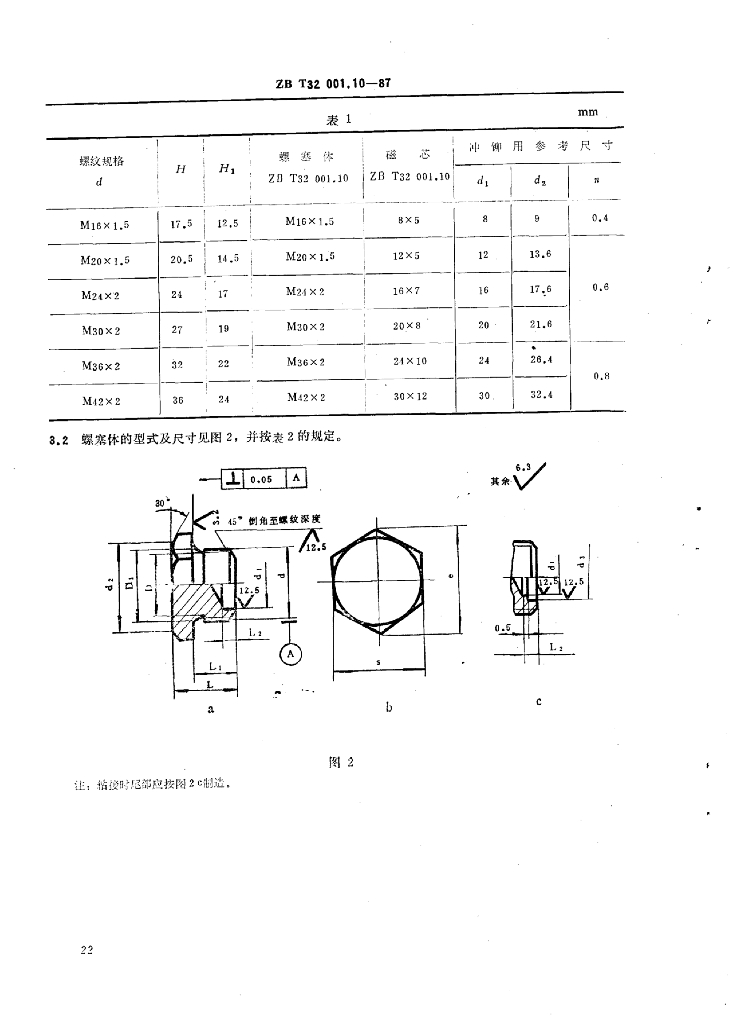

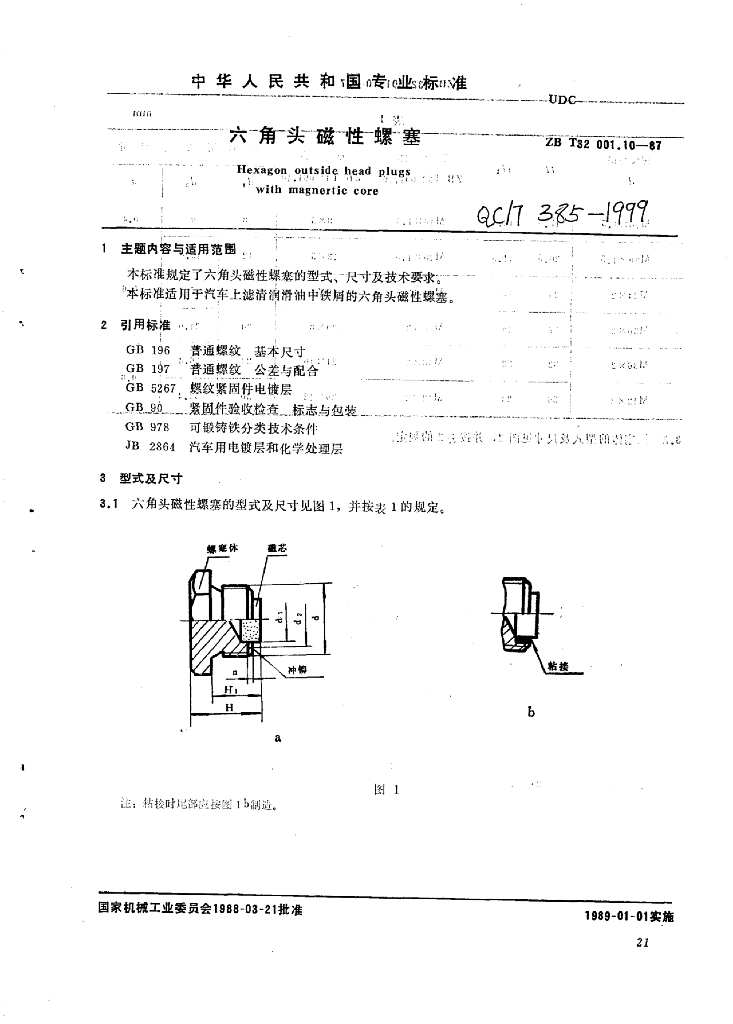

QC/T 385-1999.Hexagon, outside head plugs with magnertic core. 1主题内容与适用范围 QC/T 385规定了六角头磁性螺塞的型式、尺寸及技术要求。 QC/T 385适用于汽车上滤清润滑油中铁屑的六角头磁性螺塞。 2引用标准 GB 196普通螺纹基本尺寸 GB 197“普通螺纹公差与配合 GB 5267 螺纹紧固件电镀层 GB 90 紧固件验收检查_ 标志与包装 GB 978可锻铸铁分类技术条件 JB2864汽车用电镀层和化学处理层 3型式及尺寸 3.1 六角头磁性螺塞的型式及尺寸见图1，并按表1的规定。 3.2螺塞体的型式及尺寸见图2, 并按表2的规定。 4标记 螺纹规格d=M20x1.5的六角头磁性螺塞的标记示例: 螺塞M20x1.5 ZB T32 001. 10 螺纹规格d=M20x1.5的六角头磁性螺塞体的标记示例: 螺塞体M20x1.5 ZB T32 001.10 5技术要求 5.1 螺纹:按GB 196和GB 197的规定。 钢螺塞体一镀前6f，镀后6 h通规检查。 铸铁螺塞体一6 h。 5.2材料: 碳素钢(抗拉强度不小于372 N/mm2 )，KT 35-10按GB 978 的规定，(仅适用于粘接磁芯的螺塞体)。 5.3表面处理:钢螺塞体一镀锌钝化Zn8D,按GB 5267 规定。 铸铁螺塞体一防蚀磷化H.FL,按JB 2864的规定。 6验收检查、标志与包装 按GB 90的规定，其中合格质量水平( AQL )按紧定螺钉类有关规定。
