扩口式锥螺纹三通管接头体
QC/T 405-1999现行行业标准
下载标准电子版
PDF · 4 页 · 603.71KB
登录后可查看已购记录，会员和金币权益与电子标准网共用。
基础信息
标准号
QC/T 405-1999
标准状态
现行
发布日期
2022-10-12
实施日期
2022-10-12
标准简介

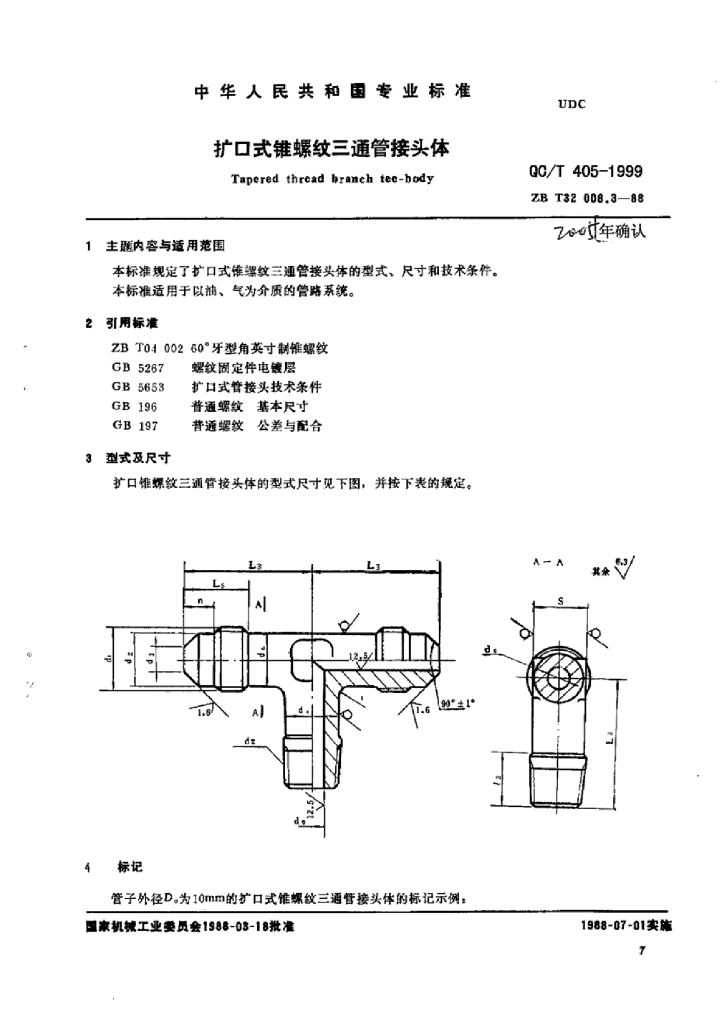

QC/T 405-1999.Tapered thread branch tee-body. 1主题内容与适用范围 QC/T 405规定了扩口式锥螺纹三通管接头体的型式、尺寸和技术条件。 QC/T 405适用于以油、气为介质的管路系统。 2引用标准 ZBT0400260°牙型角英寸制锥螺纹 GB 5267螺纹固定件电镀层 GB 5653扩口式管接头技术条件 GB 196普遁螺纹基本尺寸 GB 197普通螺纹公差与配合 3型式及尺寸 扩口锥螺纹三通管接头体的型式尺寸见下图，并按下表的规定。 4标记 管子外径D。为10mm的扩口式锥螺纹三通管接头体的标记示例: . 5技术条件 5.1 材料:碳素钢(抗拉强度不小于372N/mm2 )。 5.2 螺纹: d,镀前6f，镀后6h,通规检查，按GB 196、 GB 197的规定。 dr按ZB T04 002的规定。 5.3 表面处理:镀锌钝化Zn8D,按GB 5267的规定。 5.4其余技术条件按GB 5658的规定。 A1 扩口式锥螺纹三通管接头体的装配关系见图A1,并按表A1的规定。 附加说明: 本标准由中国汽车技术研究中心提出，武汉汽车标准件研究所归口。 本标准由南京汽车制造厂负责起草。
