标准简介

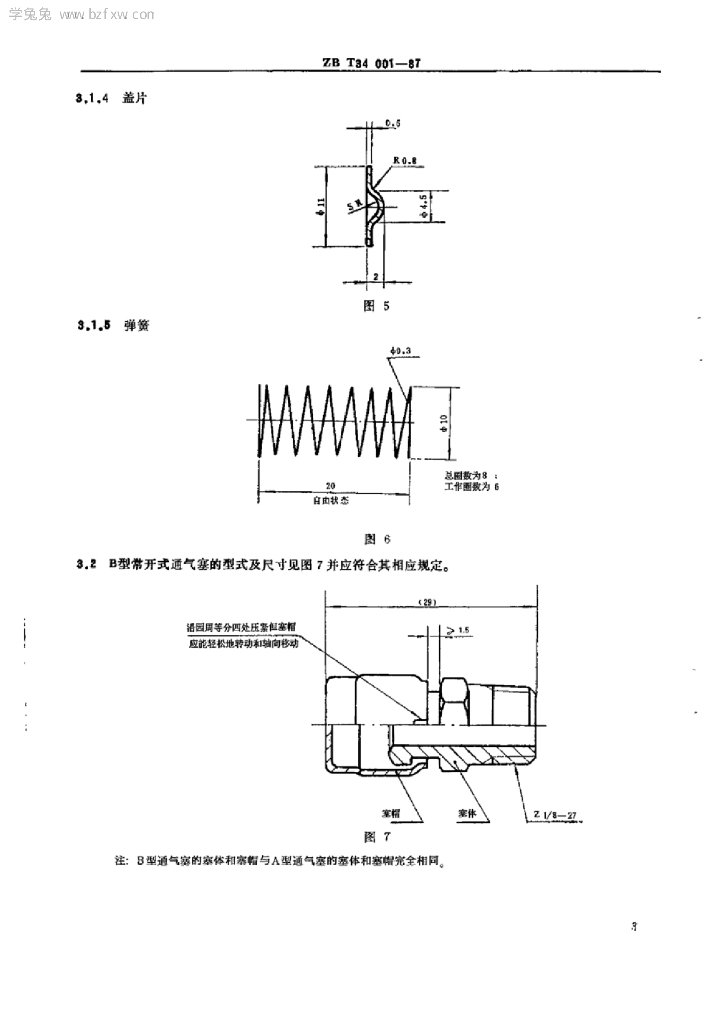

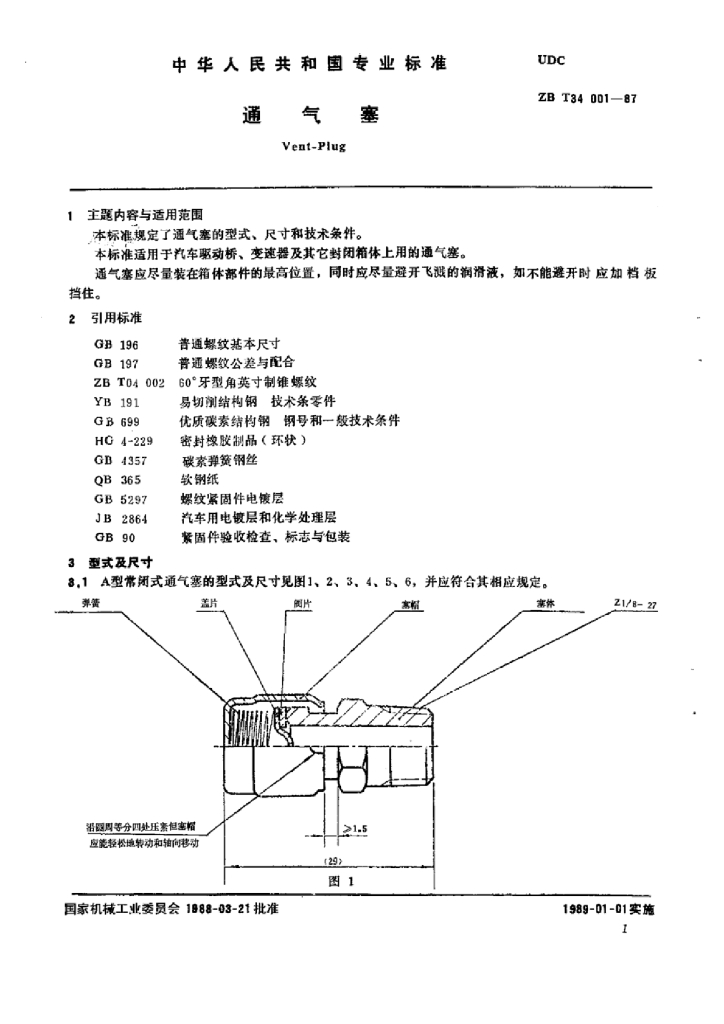

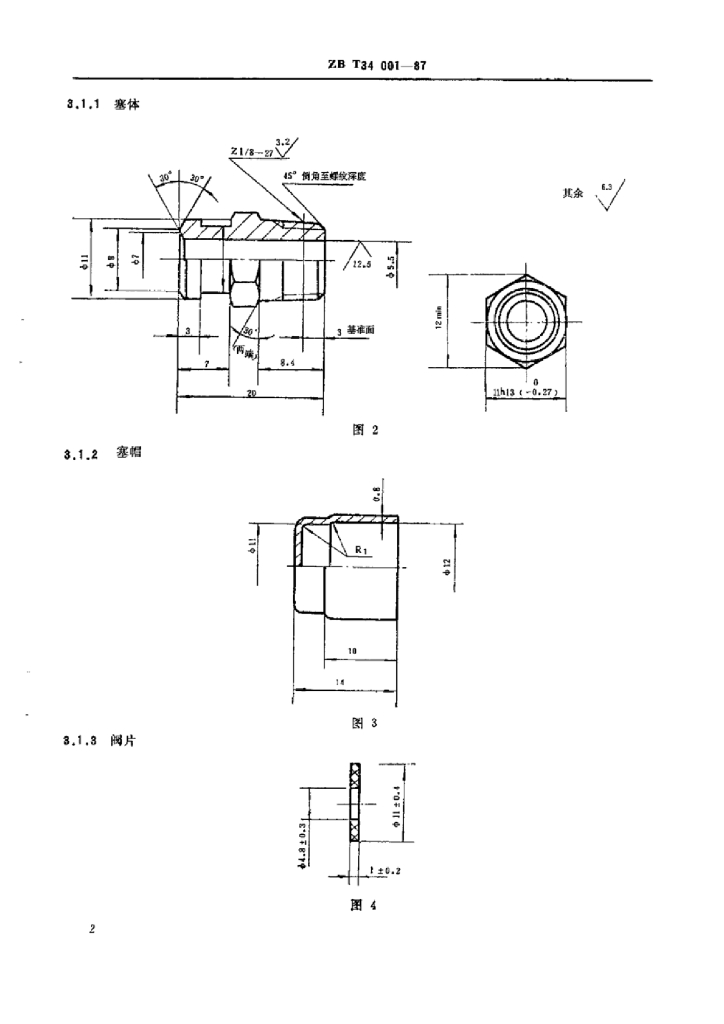

QC/T 410-1999.Vent-plug. 1主题内容与适用范围 QC/T 410规定了通气塞的型式、尺寸和技术条件。 QC/T 410适用于汽车驱动桥、变速器及其它封闭箱体上用的通气塞。 通气塞应尽量装在箱体部件的最高位置，同时应尽量避开飞溅的润滑液，如不能避开时应加档板挡住。 2引用标准 GB 196普通螺纹基本尺寸 GB 197普通螺纹公差与配合 ZBT0400260°牙型角英寸制锥螺纹 YB 191易切削结构钢技术条零件 GB 699优质碳素结构钢钢号和一 般技术条件 HG 4-229密封橡胶制品(环状) GB 4357碳素弹簧钢丝 QB 365钦钢纸 GB 5297螺纹紧固件电镀层 JB 2864汽车用电镀层和化学处理层 GB 90紧固件验收检查、标志与包装 3型式及尺寸 8.1 A型常闭式通气塞的型式及尺寸见图1、2、3、4、5、6,并应符合其相应规定。 4标记 A型常闭式通气塞的标记示例: 通气塞ZB T34 001- -87一A B型常开式通气塞的标记示例: 通气塞 ZB T34 001- -87- -B C型常闭式通气塞的标记示例: 通气塞ZB T34 001-87- C 5技术条件 5.1锥螺纹按ZB T04 002规定，直螺纹按GB 196、 GB 197 规定。 5.2材料及表面处理按下表的规定。 5.3 A型、C型常罚式邇气塞在5~10 kPa( 0.05~0.1 kgt/cm2 )的压力下能开启工作。 5.4 塞体的顶圆柱φ11和六角部分的倒角圈中11允许因六角料尺寸偏下差而出现的不圆。 6验收检查、 标志与包装 按GB 90规定。其中螺纹的合格质量水平AQL=1,5,其余项目的合格质量水平AQL=4
