保险阀

基础信息

标准简介

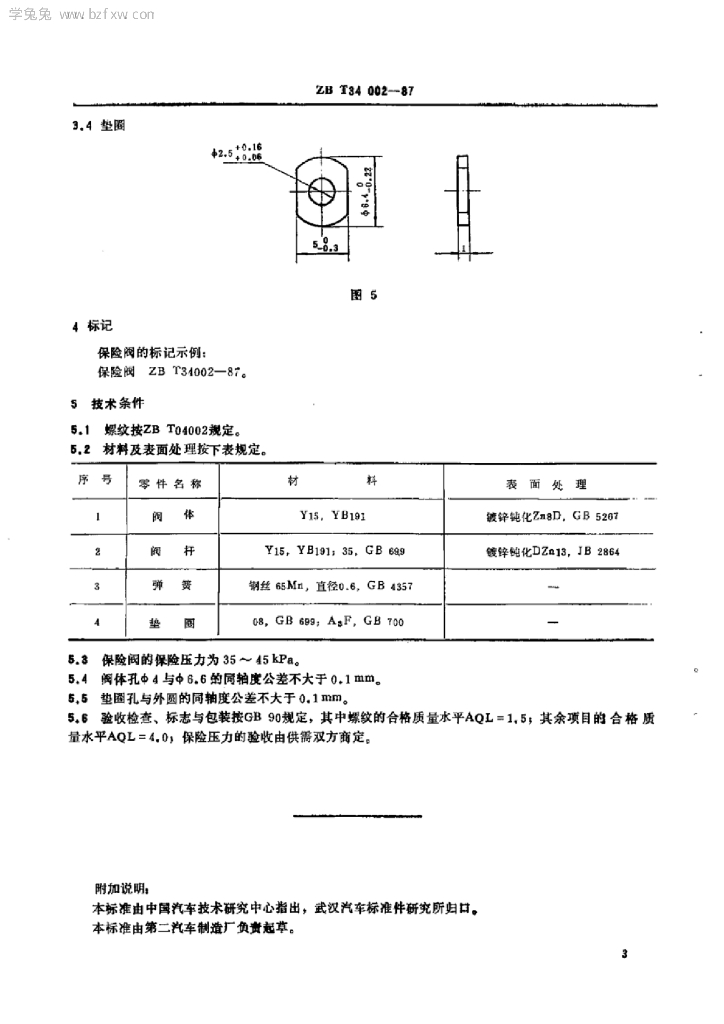

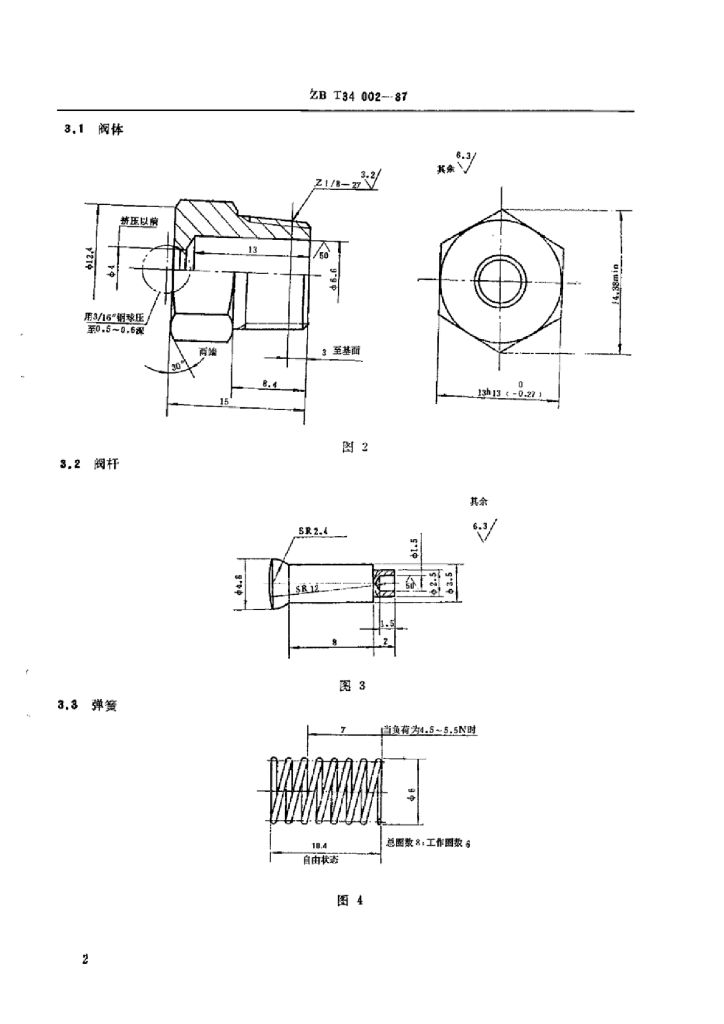

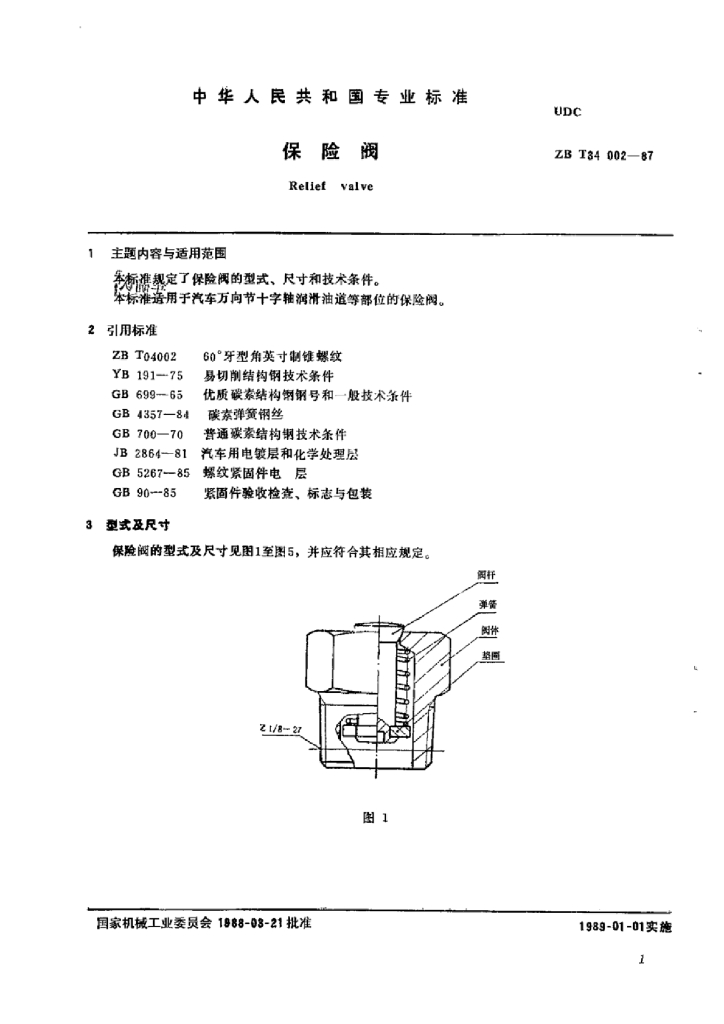

QC/T 411-1999.Relief valve. 1主题内容与适用范围 QC/T 411规定了保险阀的型式、尺寸和技术条件。 QC/T 411适用于汽车万向节十字轴润滑油道等部位的保险阀。 2引用标准 ZB T04002 60°牙型角荚寸制锥螺纹 YB 191-75易切削结构钢技术条件 GB 699-65优质碳素结构钢钢号和一般技术条件 GB 4357- -84碳索弹簧钢丝 GB 700- -70普通碳索结构钢技术条件 JB 2864-81汽车 用电镀层和化学处理层 GB 5267-85螺纹紧固件电层 GB 90--85紧固件验收检查、标志与包装 3型式及尺寸 保险阀的型式及尺寸见图1至图5,并应符合其相应规定。 4标记 保险阀的标记示例 保险阀ZB T34002-87。 5技术条件 5.1 螺紋按ZB T04002规定。 5.2材料及表面处理按下表规定。 5.3保险阀的保险压力为 35~ 45 kPa. 5.4 阀体孔φ4与φ 6.6的同轴度公差不犬于0.1 mm。 5,5垫圈孔与外圆的同轴度公差不大于0.1 mm。 5.6验收检查、 标志与包装按GB 90规定，其中螺纹的合格质量水平AQL=1.5;其余项目的合格质量水平AQL=4,0j保险压力的验收由供需双方商定。 附加说明: 本标准由中国汽车技术研究中心指出武汉汽车标准件研究所归口。 本标准由第二汽车制造厂负责起草。
