标准详情
钢球式通气塞
QC/T 412-1999现行行业标准
下载标准电子版
PDF · 5 页 · 116.82KB
登录后可查看已购记录，会员和金币权益与电子标准网共用。
基础信息
标准号
QC/T 412-1999
标准状态
现行
发布日期
2022-10-12
实施日期
2022-10-12
标准简介

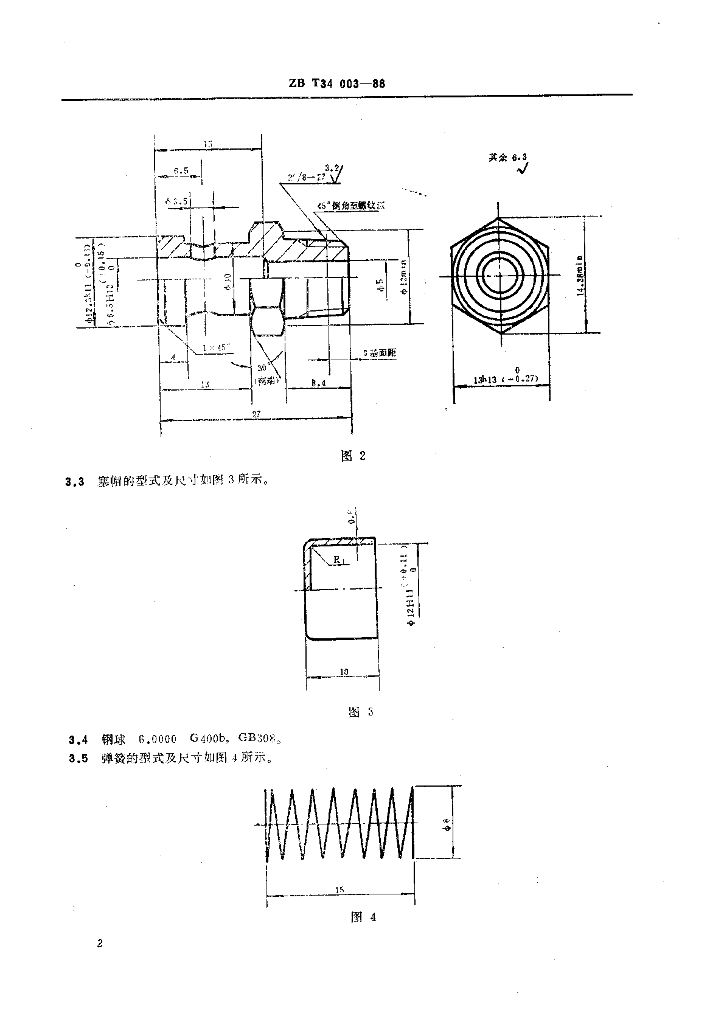

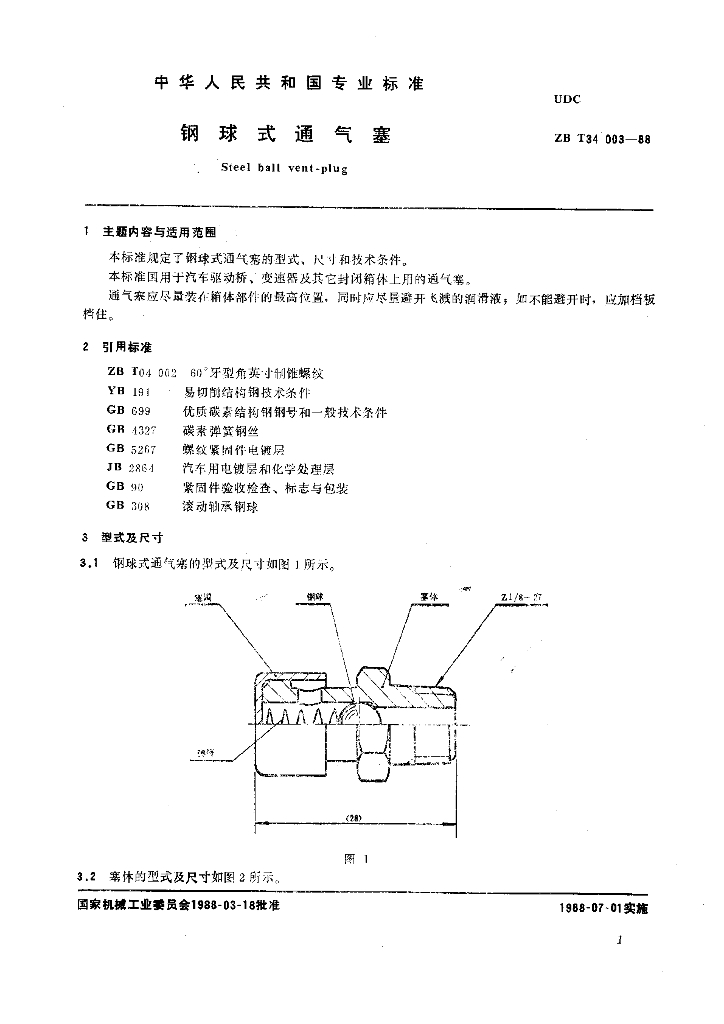

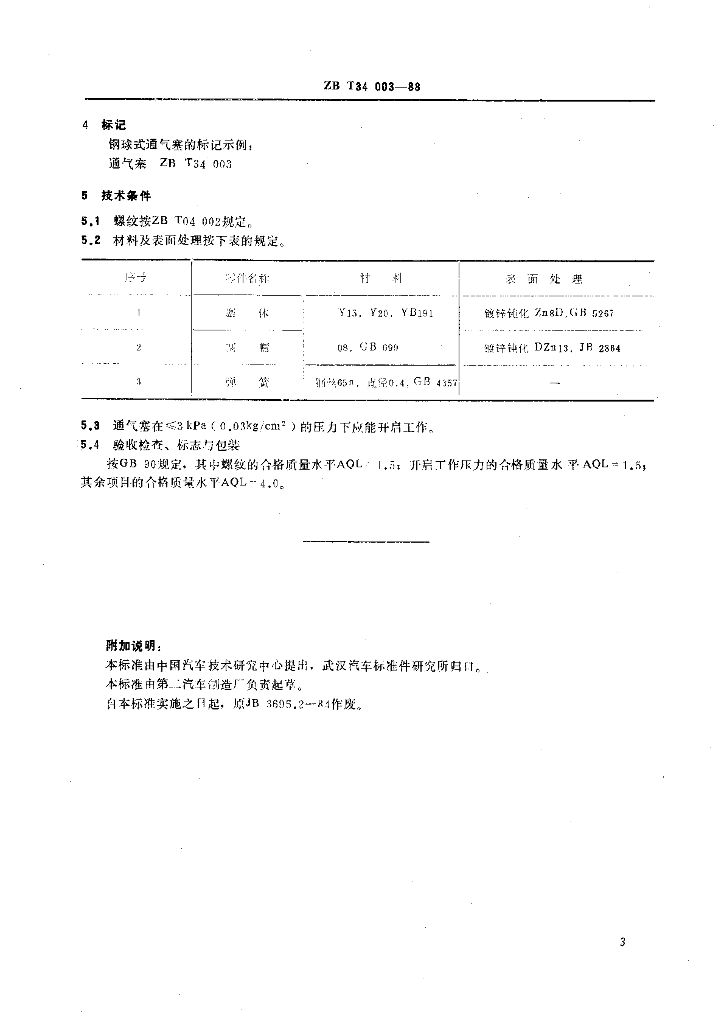

QC/T 412-1999.Steel ball vent-plug. 1主题内容与适用 范围 QC/T 412规定了钢球式通气塞的型式、尺寸和技术条件。 QC/T 412国用于汽车驱动桥、变速器及其它封闭箱体上用的通气塞。 通气塞应尽量装在箱体部件的最高位置，同时应尽量避开飞溅的润滑液;如不能避开时，应加档板档住。 2引用标准 ZBT0400260°牙型角英寸制锥螺纹 YB 191易切削结构钢技术条件 GB 699优质碳素结构钢钢号和一般技术条件 GB 4327碳素弹簧钢丝 GB 5267螺纹紧固件电镀层 JB 2864汽车用电镀层和化学处理层 GB 90紧固件验收检查、标志与包装 GB 308滚动轴承钢球 3型式及尺寸 3.1钢球式通 气塞的型式及尺寸如图1所示。 3.2塞体的型式及尺寸如图 2所示。 3.3塞帽的型式及尺寸如图3所示 3.4钢球6.0000 G400b，GB308。 3.5弹簧的型式及尺寸如图4所示 4标记 钢球式通气塞的标记示例: 通气塞 ZB T34 003 5技术条件 5.1 螺纹按ZB T04 002规定。 5.2材料及表面处理按下表的规定。 5.3通气塞 在≤3 kPa( 0.03kg/cm² )的压力下应能开启工作。 5.4验收检查、标志与包装 按GB 90规定，其中螺纹的合格质量水平AQL= 1.5;开启工作压力的合格质量水平AQL= 1.5;其余项目的合格质量水平AQL=4.0。
