汽车用低压电线的颜色

基础信息

标准简介

QC/T 414-1999. 1主题内容与适用范围 QC/T 414规定了汽车用低压电线的颜色及其代号、电线颜色的选用和标注. QC/T 414适用于汽车用低压电线. 2术语 2.1单色电线: 绝缘表面为一种颜色的电线。 2.2 双色电线:绝缘表面为两种颜色的电线。 2.3主色:双色电线中面积比例大的颜色。 2.4辅助色:双色电线中面积比例小的颜色。 3电线的颜色及其 代号 电线的颜色和代号应符合表1的规定。 4电线颜色的组成 4.1电线颜色有 单色和双色两种，单色电线的颜色由表1规定,双色电线的颜色由表1规定的两种颜色配合组成。 4.2双色电 线的轴助色,一般应为两条轴向条纹或螺旋形条纹,成对称分布。但导体截面小于0.5 mm²时,可以只有一条条纹;当用户要求时,允许有三条条纹. 4.3双色电线的辅助色条纹与主色条纹,沿圆周表面的比例为1: 3~1 : 5. 5电线颜色的选用 5.1选用电线颜色时,应优先选用单色,再选用双色。 5.2电线颜色的选 用顺序应符合表2的规定。 5.3各种汽车电器的搭铁线应用黑色电线,黑色电线除作搭铁线外,不作其它用途。 6电线颜色的标注 电线颜色的标注,采用颜色代号表示。 双色电线的颜色标注,第一位为主色;第二位为辅助色。 标注示例: 单色电线:红色。标注为: R 双色电线:主色为红色,辅助色为白色,标注为: RW

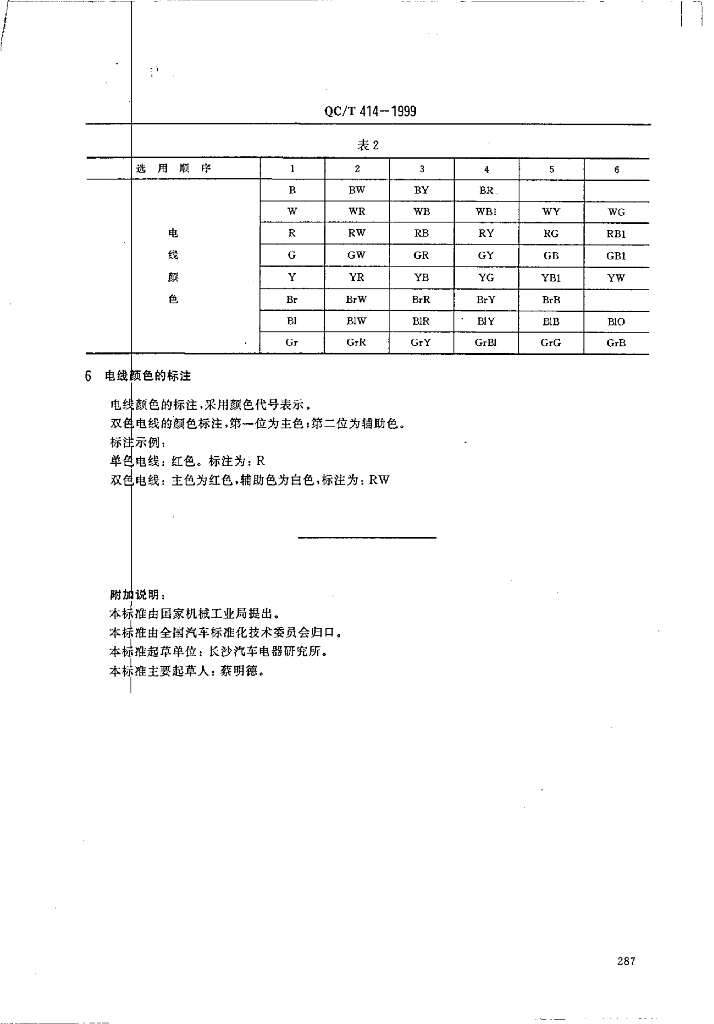

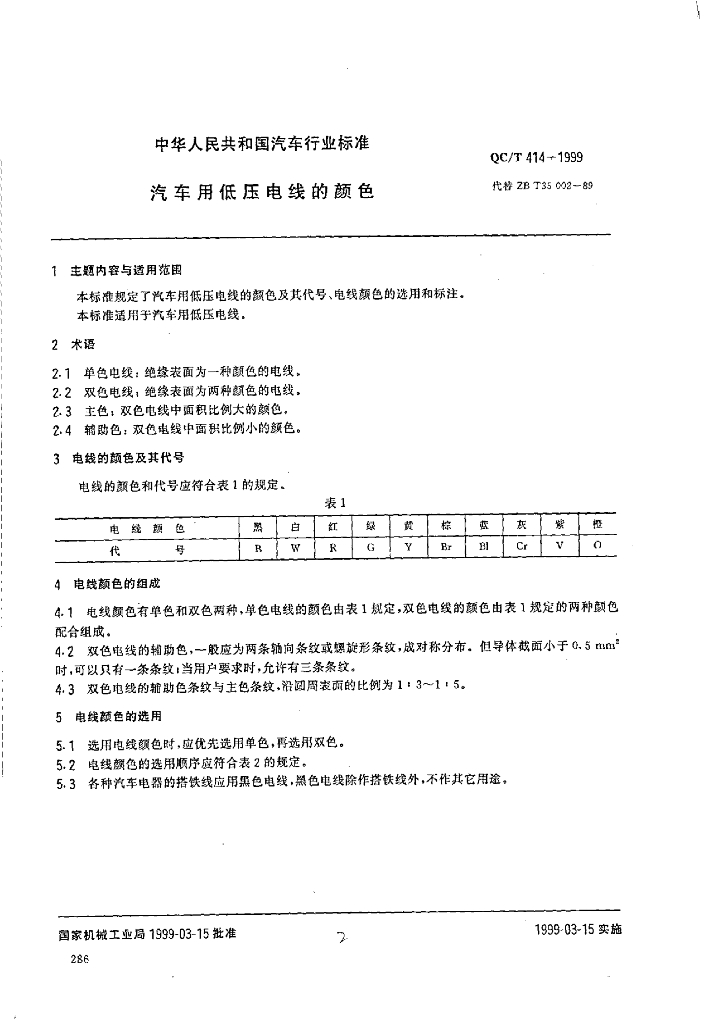

内容预览
