火花塞瓷绝缘体试验方法外观与尺寸试验方法

基础信息

标准简介

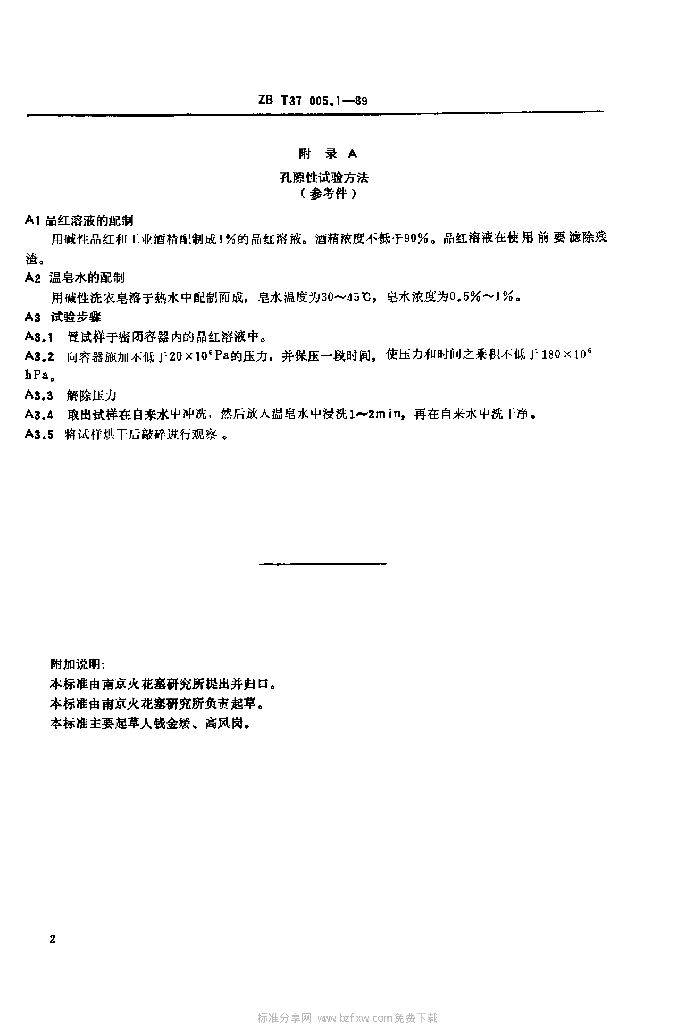

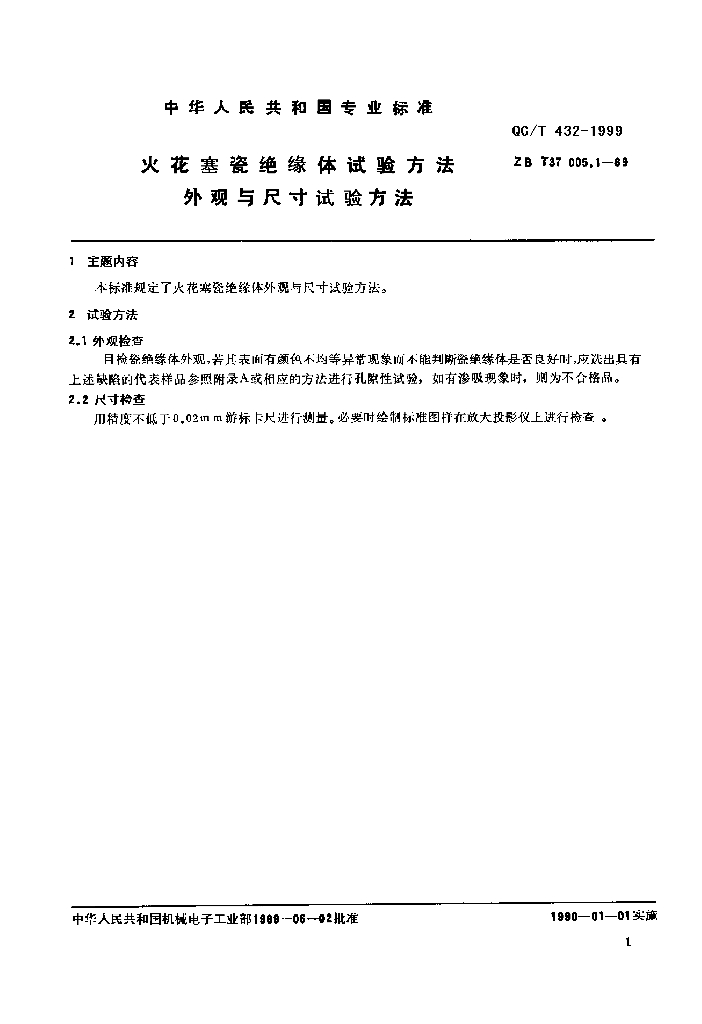

QC/T 432-1999. 1主题内容 QC/T 432规定了火花塞瓷绝缘体外观与尺寸试验方法。 2试验方法 2.1外观检查 目检瓷绝缘体外观,若其表面有颜色不均等异常现象而不能判断瓷绝缘体是否良好时,应选出具有上述缺陷的代表样品参照附录A或相应的方法进行孔隙性试验，如有渗吸现象时，则为不合格品。 2.2尺寸检查 用精度不低于0.02mm游标卡尺进行测量。必要时绘制标准图样在放大投影仪上进行检查。 A1品红溶液的配制 用碱性品红和工业酒精配制成1%的品红溶液。酒精浓度不低于90%。品红溶液在使用前要滤除残,渣。 A2温皂水的配制 用碱性洗衣皂溶于热水中配制而成，皂水温度为30~45C，皂水浓度为0.5%~1%。 A3试验步骤 A3.1置试样于密 闭容器内的品红溶液中。 A3.2向容器施加不低于20x 10°Pa的压力，并保压一段时间，使压力和时间之乘积不低于180 X10° hPa。 A3.3解除压力 A3.4取出试样在 自来水中冲冼，然后放人温皂水中浸洗1~2min,再在自来水中洗干净。 A3.5将试样烘干后敲碎进行观察。

内容预览

相关标准
