汽车分电器用断电器技术条件

基础信息

标准简介

QC/T 519-1999. QC/T 519适用于汽车分电器用断电器(以下简称断电器)。 1技术要求 1.1断电器的外形安装尺寸应符合经规定程序批准的图样及文件。 1.2 断电器的外观: a)断电器两触点接触表面不应有任何灰尘和其他妨碍接触的缺陷。 b)断电器用黑色金属制成的零件应具有防腐蚀层。 c)断电器用塑料制成的零件不得有裂纹。 d)断电器的铆接处不得有松动现象。 1.3断电器钨触点的化学成分和物理性能: a)纯度:钨含量大于99. 95%。 b)比重:大于19 g/cm'. c)硬度: HRA> 70. d)显微组织:横断面晶粒度8 000~25 000个/mm°。 1.4断电器两触点接触表面光洁度不低于V9。 1.5断电器两触点的同轴度应不大于φ0.25mm. 1.6 当触点打开瞬问断电臂弹簧沿触点轴线上的张力为400~600 g. 1.7断电器应保证分电器的发火性能:当分电器与相应的点火线圈共同工作.分电器轴按相应的分电器技术条件中规定的最高转速旋转时,应保证在火花间隙为7mm的三极针状放电器(JB872--1966《三极针状放电器》)上连续发火。 2试验方法和检验规则 2.1每副断电器须经试验合格后才能出厂,并应附有证明质量合格的文件或标志。 2.2 断电器的出厂试验按下列项目顺序进行。 2.2.1 外观检查:按1.3条规定用目测方法进行检查。 2.2.2 安装尺寸检查:按1.1条规定用读数值为0.02 mm的游标卡尺或专用量具进行测量。

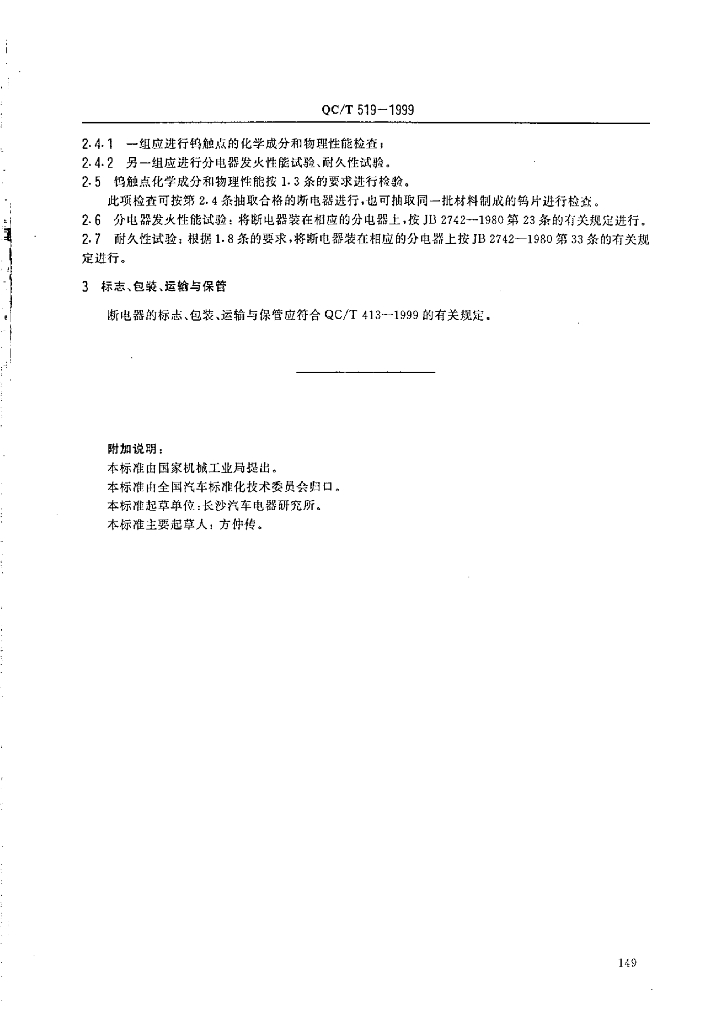

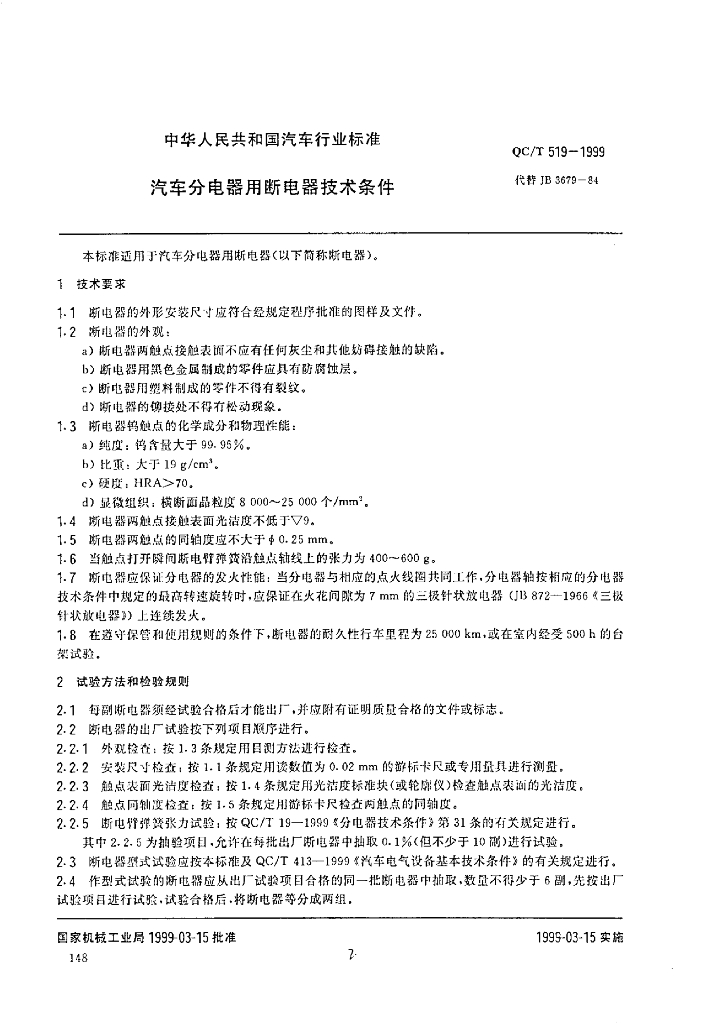

内容预览
