汽车仪表一般设计要求

基础信息

标准简介

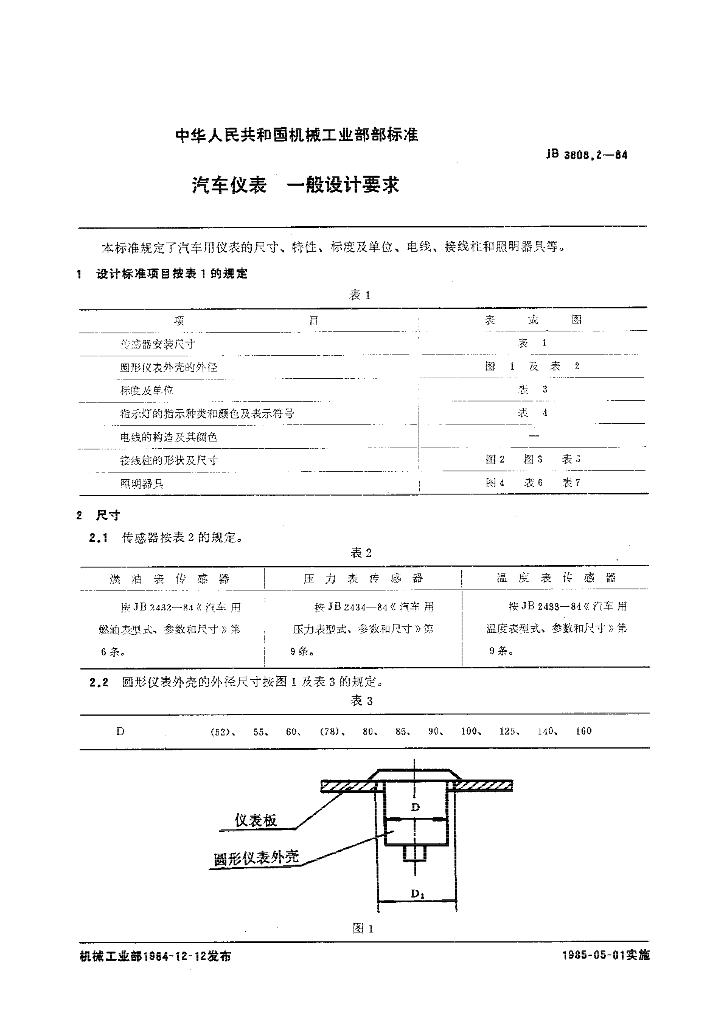

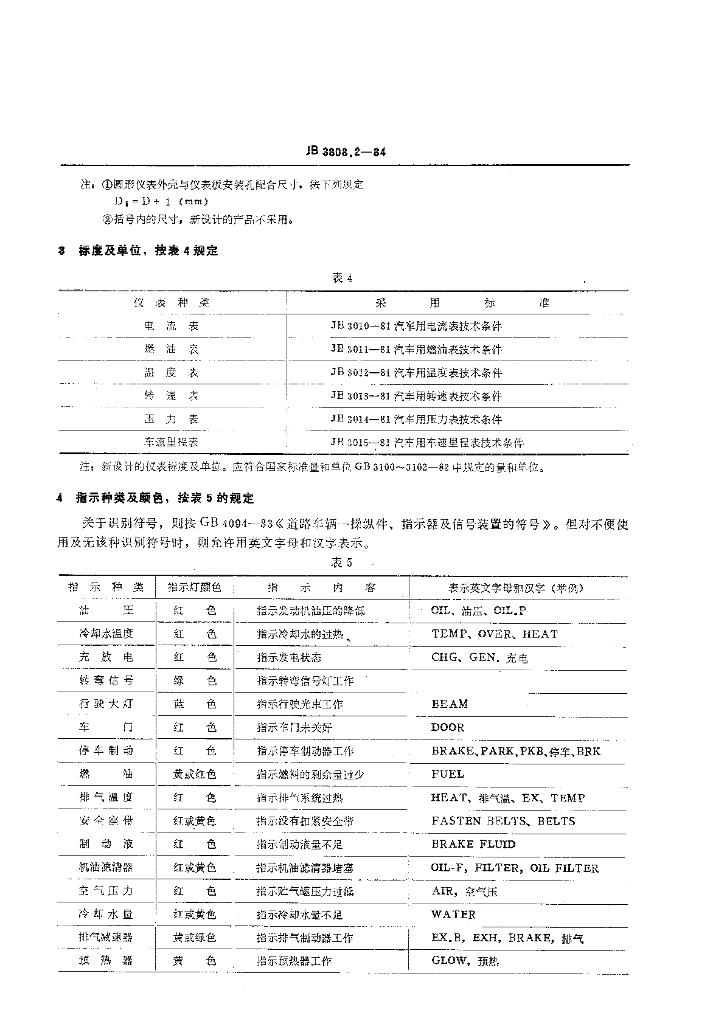

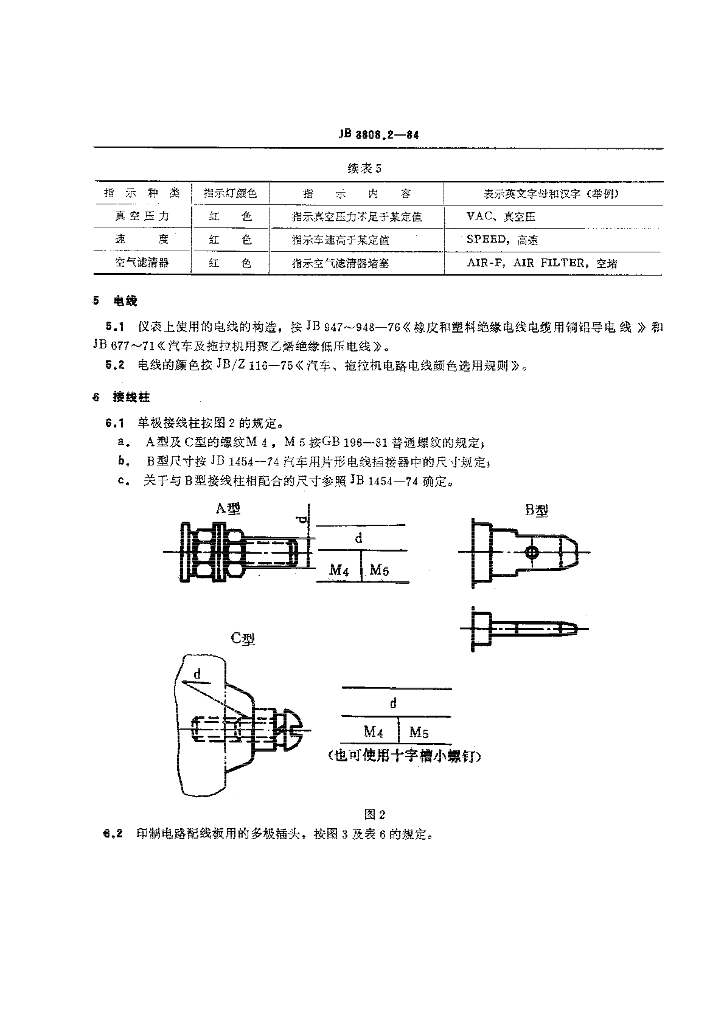

QC/T 537-1999. QC/T 537规定了汽车用仪表的尺寸、特性、标度及单位、电线、接线柱和照明器具等。 设计标准项目按表1的规定 项目 传感器安装尺寸 圆形仪表外壳的外径 标度及单位 指示灯的指示种类和颜色及表示符号 电线的构造及其颜色 接线柱的形状及尺寸 照明器具 2尺寸 2.1传感器按表2的规定。 燃油表传感器 按JR 2432-81《汽车用燃油表型式、参数和尺寸》第6条。 4指示种类及颜色， 按裊5的规定 关于识别符号，则按GB 4094-83《道路车辆一操纵件、指示器及信号装置的符号》。但对不便使用及无该种识别符号时，则允许用英文字母和汉字表示。 指示种类 油压 冷却水温度 充放电 转弯信号 行驶大灯 车门 停车制动 燃油 排气温度 安全座带 制动液 机油滤清器 5电线 5.1 仪表上使用的电线的构造，按JB 947~948- -76《橡皮和塑料绝缘电线电缆用铜铝导电线》JB677~71《汽车及拖拉机用聚乙烯绝缘低压电线》。 5.2电线的颜色按 JB/Z 116- -75《汽车、拖拉机电路电线颜色选用规则》。 6接线柱 6.1单极接线柱按图 2的规定。 a. A型及 C型的螺纹M4, M5按GB 196-81普通螺纹的规定， b. B型尺寸按 JB 1454--74汽车用片形电线插接器中的尺寸规定， c.关于与B型接线柱相配合的尺寸参照JB 1454- -74 确定。
