汽车柴油机“S”尺寸的2型法兰或压板安装喷油器体

基础信息

标准简介

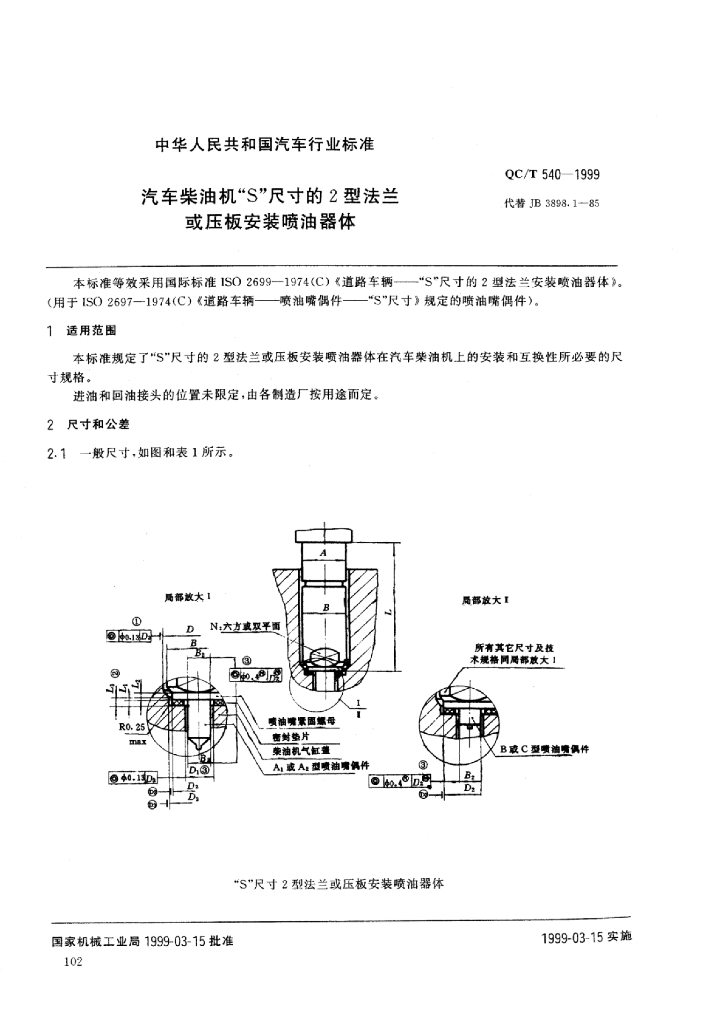

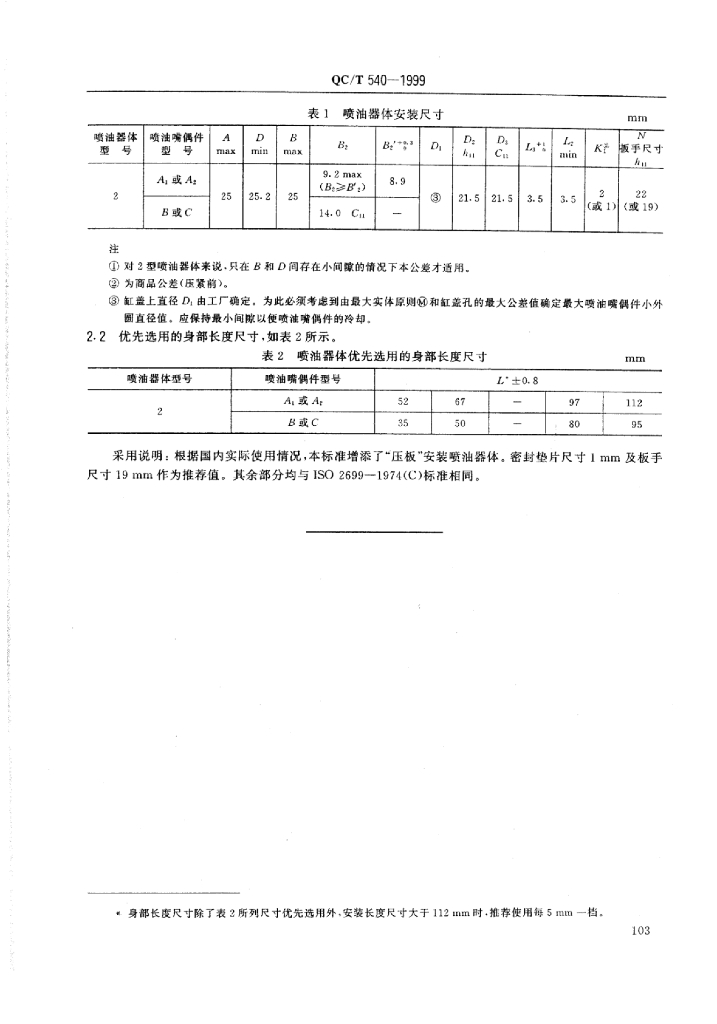

QC/T 540-1999. QC/T 540等效采用国际标准ISO 2699- 1974(C) 《道路车辆“S"尺寸的2 型法兰安装喷油器体》。 (用于ISO 2697-1974(C)《道路车辆一喷 油嘴偶件“S"尺 寸》规定的喷油嘴偶件)。 1适用范围 QC/T 540规定了“S"尺寸的2型法兰或压板安装喷油器体在汽车柴油机上的安装和互换性所必要的尺寸规格。 进油和回油接头的位置未限定,由各制造厂按用途而定。 2尺寸和公差 2.1 一般尺寸，如图和表1所示。 注 ①对2型喷油器体来说,只在B和D间存在小间隙的情况下本公差才适用。 ②为商品公差(压紧前)。 ③缸盖上直径D由工厂确定。为此必须考虑到由最大实体原则@和缸盖孔的最大公差值确定最大喷油嘴偶件小外圆直径值。应保持最小间隙以便喷油嘴偶件的冷却. 2.2优先选用的身部长度尺寸 ,如表2所示。 表2喷油器体优先选 用的身部长度尺寸mm 采用说明:根据国内实际使用情况,本标准增添了“压板”安装喷油器体。密封垫片尺寸1 mm及板手尺寸19 mm作为推荐值.其余部分均与IsO 2699-- 1974(C)标准相同。 身部长度尺寸除了表2所列尺寸优先选用外.安装长度尺寸大于112 mm时，推荐使用每5 mm一档。
