汽车柴油机“S”尺寸的5型和6型法兰或压板安装喷油器体

基础信息

标准简介

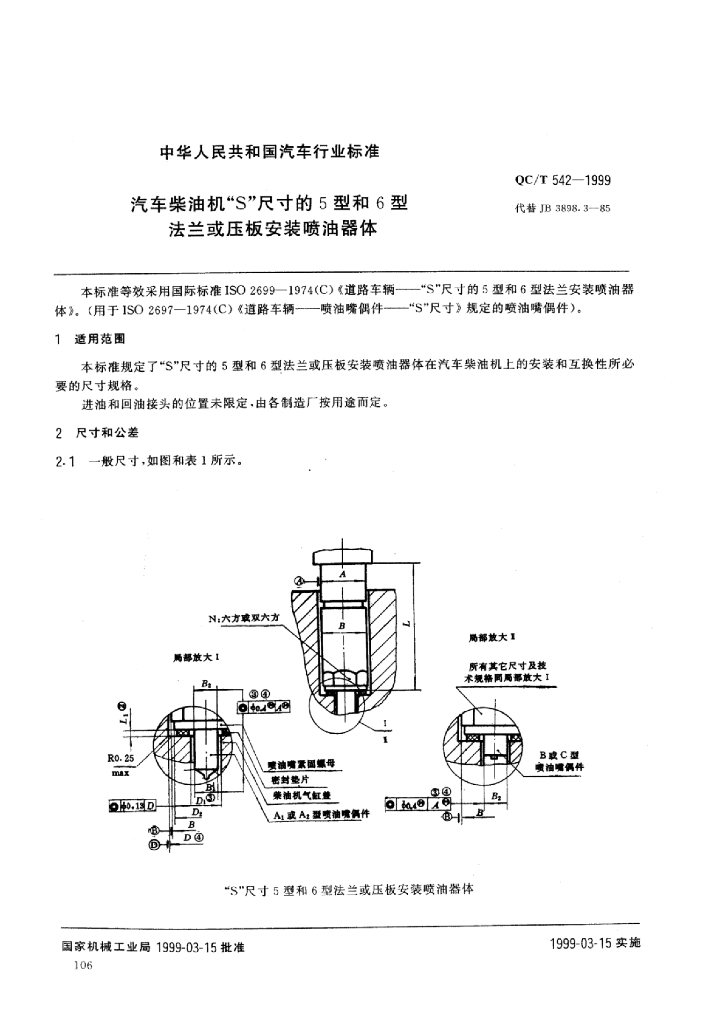

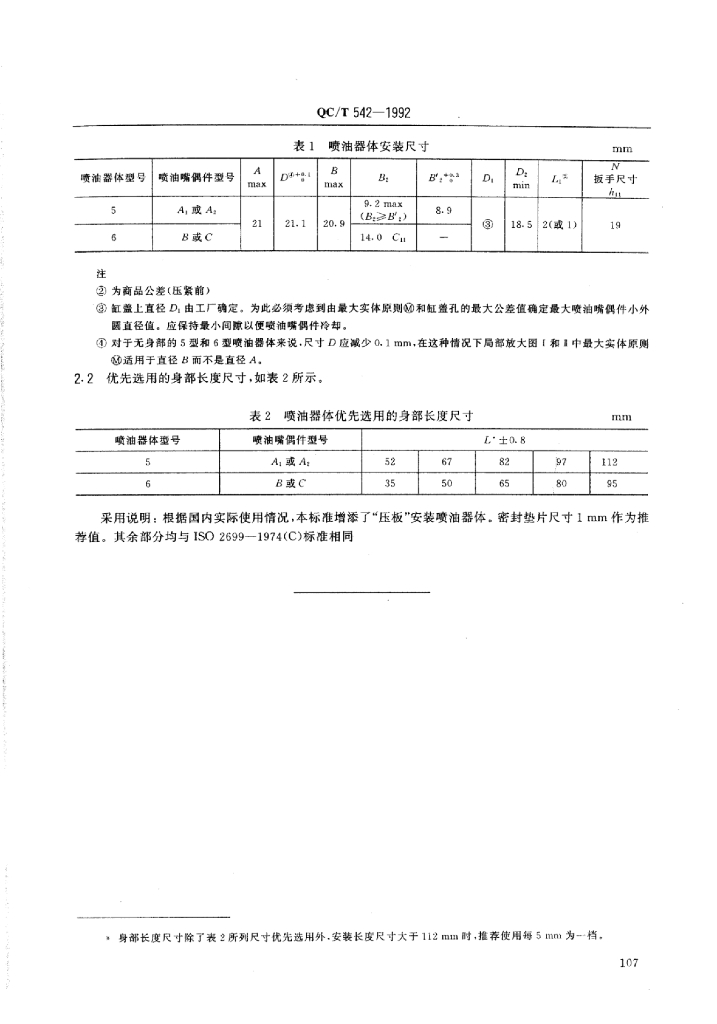

QC/T 542-1999. QC/T 542等效采用国际标准ISO 2699-1974(C) 《道路车辆-“S"尺寸的 5型和6型法兰安装喷油器体)。(用于ISO 2697-1974(C)《道路车辆-喷油嘴偶件-“S"尺寸》 规定的喷油嘴偶件)。 1适用范围 QC/T 542规定了“S"尺寸的5型和6型法兰或压板安装喷油器体在汽车柴油机上的安装和互换性所必 要的尺寸规格。 进油和回油接头的位置未限定.由各制造厂按用途而定。 2尺寸和公差 2.1一般尺寸,如图和表1所示。 注 ②为商品公差(压紧前) ③缸盖上直径D.由工厂确定。为此必须考虑到由最大实体原则团和缸盖孔的最大公差值确定最大喷油嘴偶件小外圆直径值。应保持最小间隙以便喷油嘴偶件冷却。 ④对于无身部的5型和6型喷油器体来说.尺寸D应减少0.1 mm,在这种情况下局部放大图[和1中最大实体原则函适用于直径B而不是直径A. . 2.2优先选用的身 部长度尺寸,如表2所示。. 采用说明:根据国内实际使用情况,本标准增添了“压板"安装喷油器体。密封垫片尺寸1 mm作为推荐值。其余部分均与ISO 2699- -1974(C)标 准相同
