汽车常用开关的安装尺寸

基础信息

标准简介

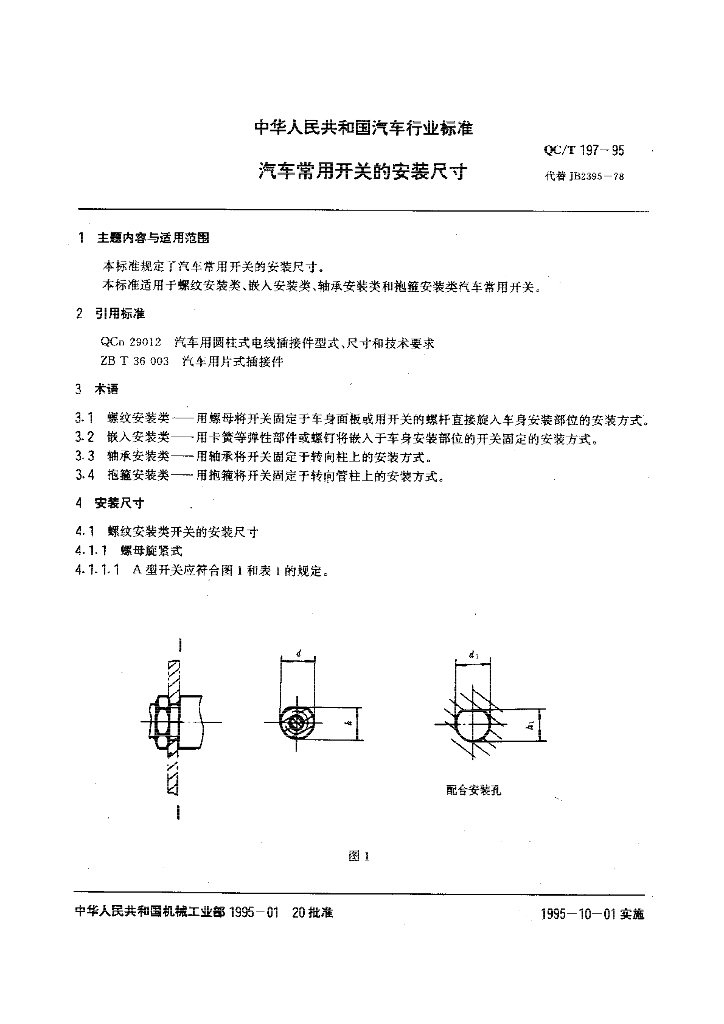

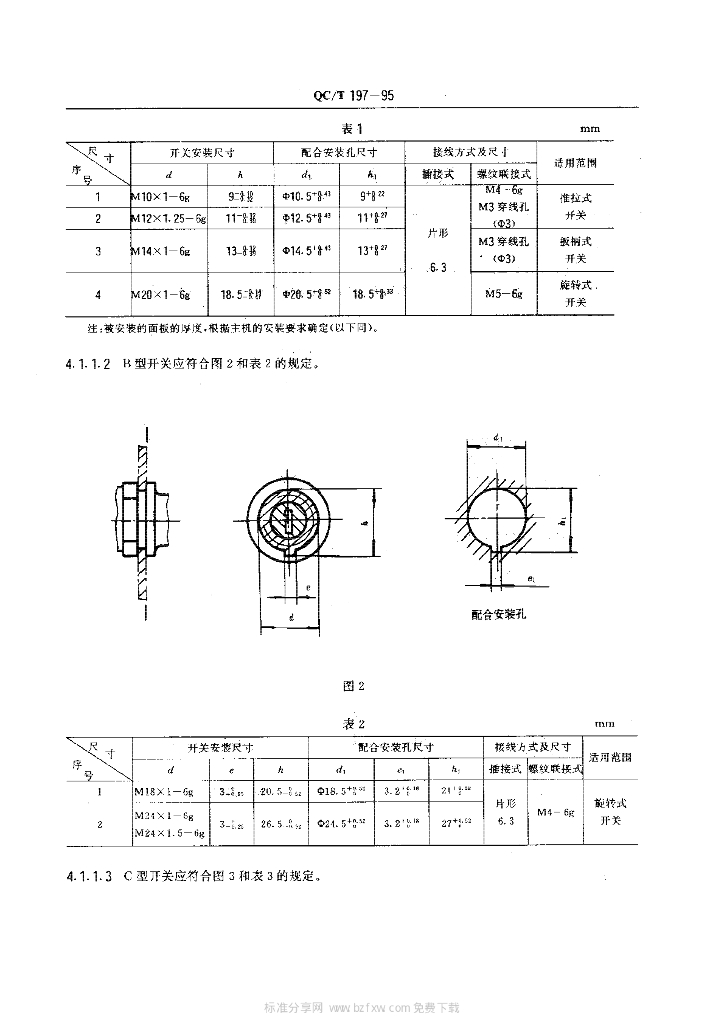

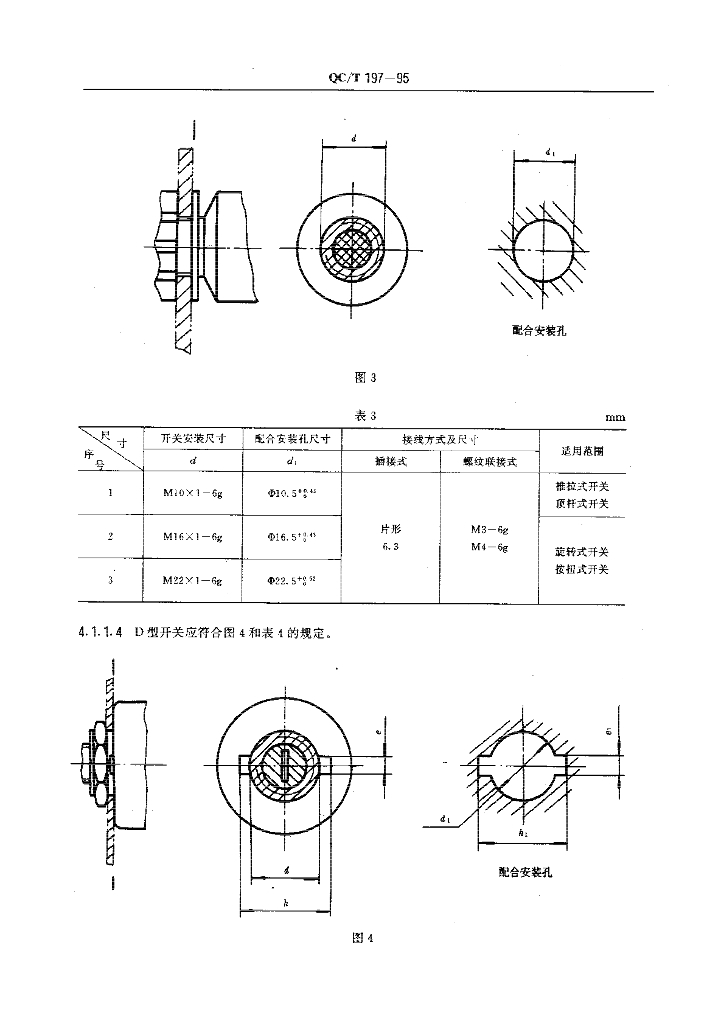

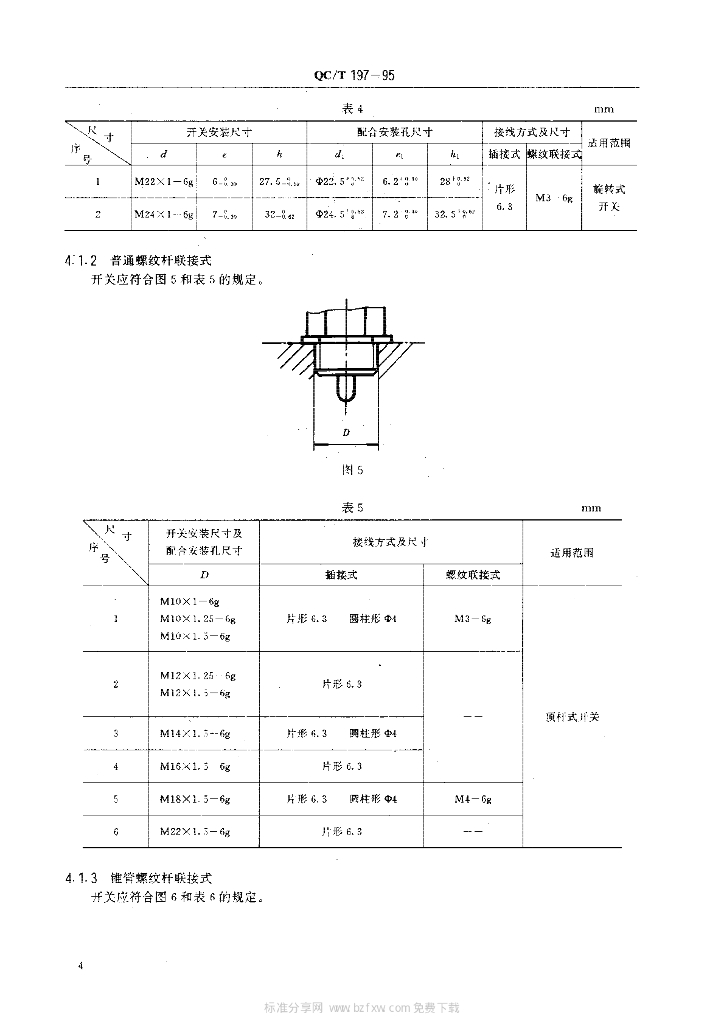

QC/T 197-95. 1主题内容与适用范围 QC/T 197规定了汽车常用开关的安装尺寸。 QC/T 197适用于螺纹安装类、嵌入安装类、轴承安装类和抱箍安装类汽车常用开关。 2引用标准 QCn 29012汽车 用圆柱式电线插接件型式尺寸和技术要求 ZBT36003汽车用片式插接件 3术语 3.1螺纹安装类一 用螺母将开关固定 于车身面板或用开关的螺杆直接旋入车身安装部位的安装方式。 3.2嵌入安装类一用卡簧等弹性部件或螺钉将嵌入于车身安装部位的开关固定的安装方式。 3.3轴承安装类一- 用 轴承将开关固定于转向柱上的安装方式。 3.4抱箍安装类 用抱箍将开关固定于转向管柱上的安装方式。 4安装尺寸 4.1螺纹安 装类开关的安装尺寸 4.1.1螺母旋紧式 4.1.1.1 A型开关应符合图1和表1的规定。 4.1.1.2B型开关应符合图2和表2的规定。 4.2.2螺钉固定式 4.2.2.1 A型开关应符合图8和表8的规定 4.2.2.2 B型开关应符合图9和表9的规定。 4.2.2.3 C 型开关应符合图10和表10的规定. 4.5 插接式接线柱插接部分的尺寸应符合QCn 29012和ZB T36 003标准的规定。 附加说明: 本标准由中国汽车T业总公司提出。 本标准由全国汽车标准化技术委员会归口。 本标准由上海汽车电器总厂负责起草。 本标准主要起草人:英超、柳金枝。
