液压感载比例阀技术条件

基础信息

标准简介

QC/T 593-1999. 1范围 QC/T 593规定了汽车液压感载比例阀的技术要求、试验方法、检验规则及产品的标志、包装、运输和储存。 QC/T 593适用于汽车液压感载比例阀,液压比例阀也可参照执行。 2引用标准 下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文,本标准出版时,所示版本均为有效,所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。 QCn 29008. 13- 1991汽车产 品质量检验清洁 度评定方法 GB/T 13384-1992机电产 品包装通用技术条件 3技术要求 3.1 基本要求 3.1.1液压 感载比例阀(以下简称“比例阀”)应按规定程序批准的图样及技术文件制造,并应符合本标准的要求。 3.1.2比例阀装配前 ,所有零件都应清洁,无污物。为保证真空状态制动液的填充,零件不得有制动液，试验液及其它装配液体。但允许有油膜。 3.1.3橡胶件须符合有关标准的要求。 3.1.4防护罩的密封性(仅适用于有防护罩的比例阀)。 防护罩必须牢固可靠,经4. 1. 4试验后不得有水或污物渗入阀内。 3.2 性能要求 3.2.1一般性能要求 3.2.1.1 工作特性要求 比例阀按4. 2.1. 1进行试验后,应能满足图纸中设计曲线的要求。曲线的形式如图1所示: 3.2. 1.2 真空密封性 比例阀按4.2.1.2真空密封性试验后,各部位无泄漏,压力升高小于200Pa(仅适用于真空注油的 比例阀)。 3.2.1.3 密封性 比例阀按4.2. 1.3密封性试验,10s内输入压力下降不大于0. 3 MPa。 3.2.1.4 耐压性能 比例阀按4.2.1.4耐压性能试验后,应无任何泄漏现象。

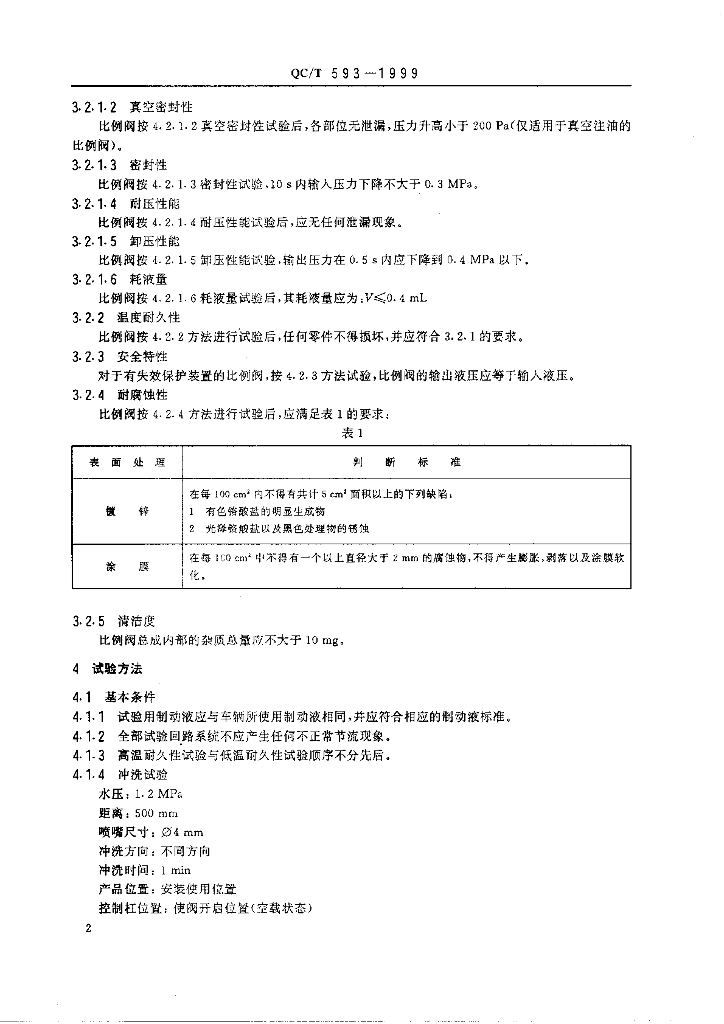

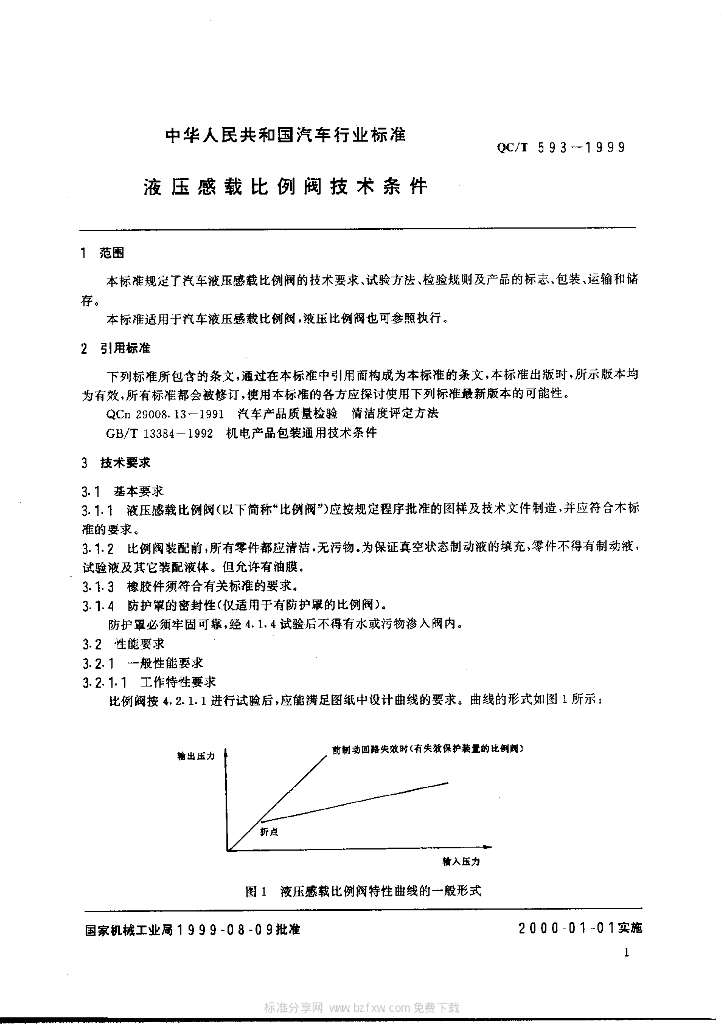

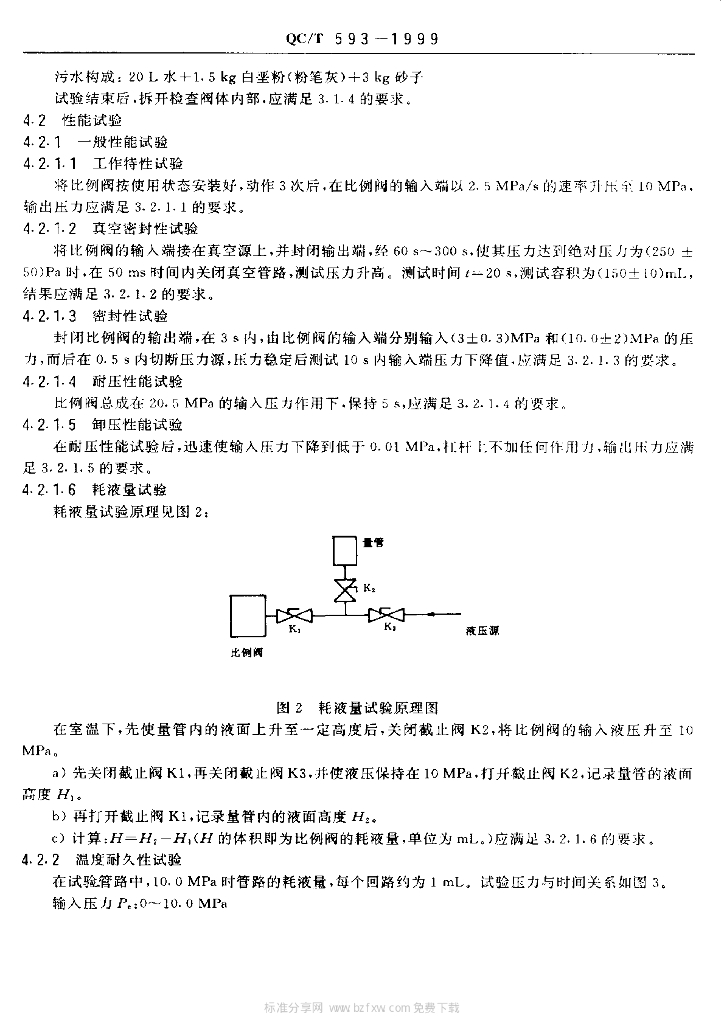

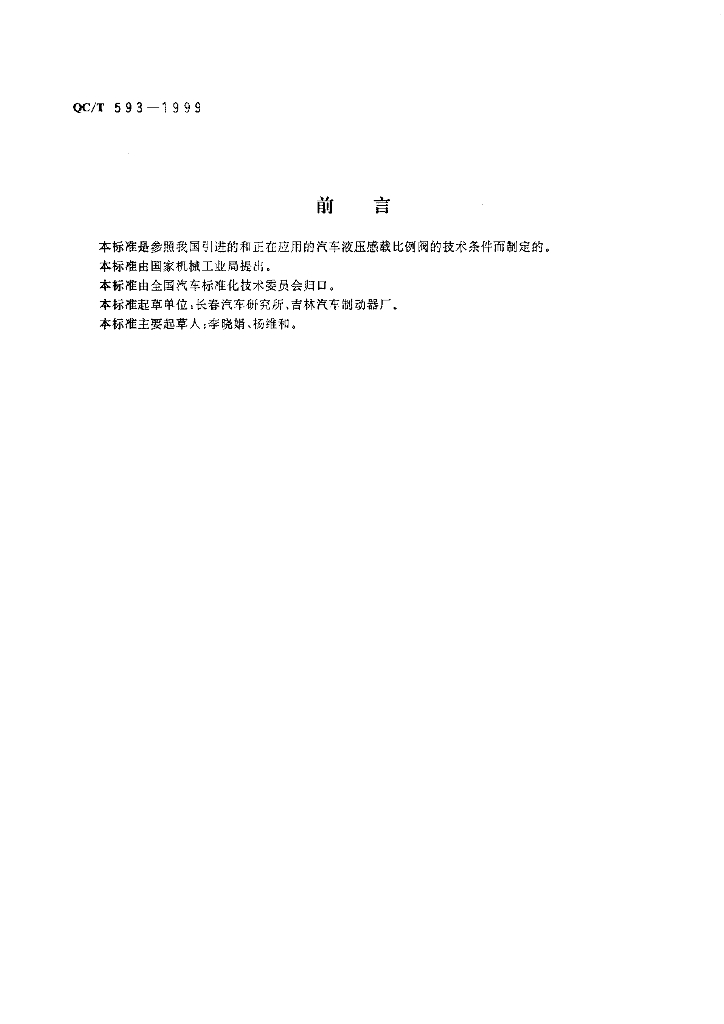

内容预览
