标准详情
承面凸焊螺栓
下载标准电子版
PDF · 6 页 · 151.49KB
登录后可查看已购记录，会员和金币权益与电子标准网共用。
基础信息
标准号
QC/T 598-1999
标准状态
现行
发布日期
2022-10-12
实施日期
2022-10-12
标准简介

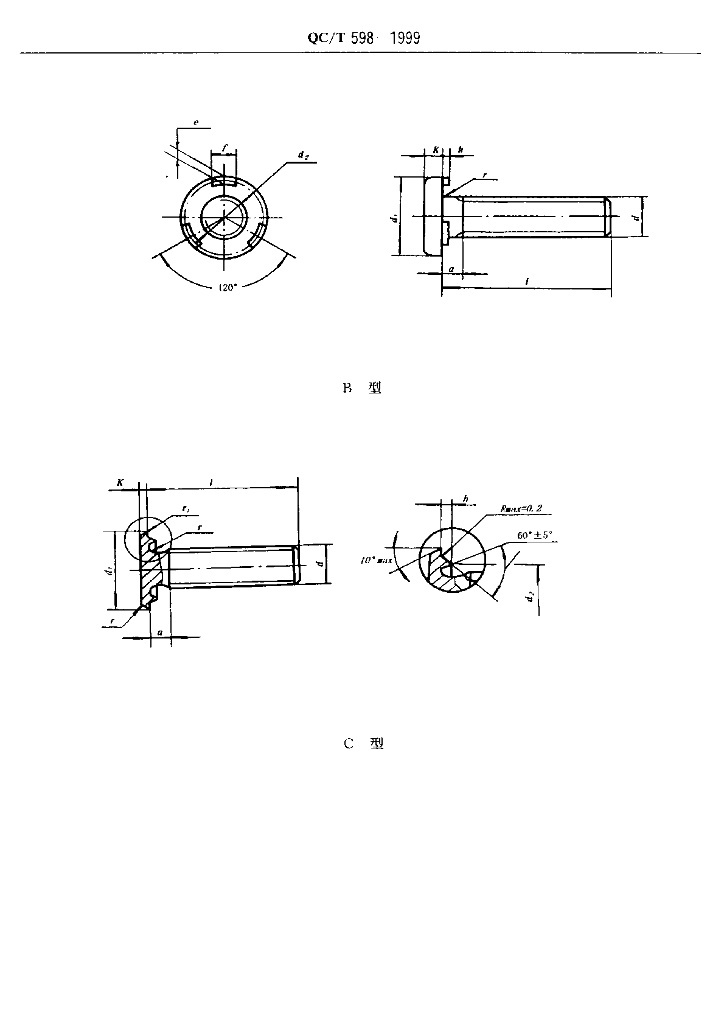

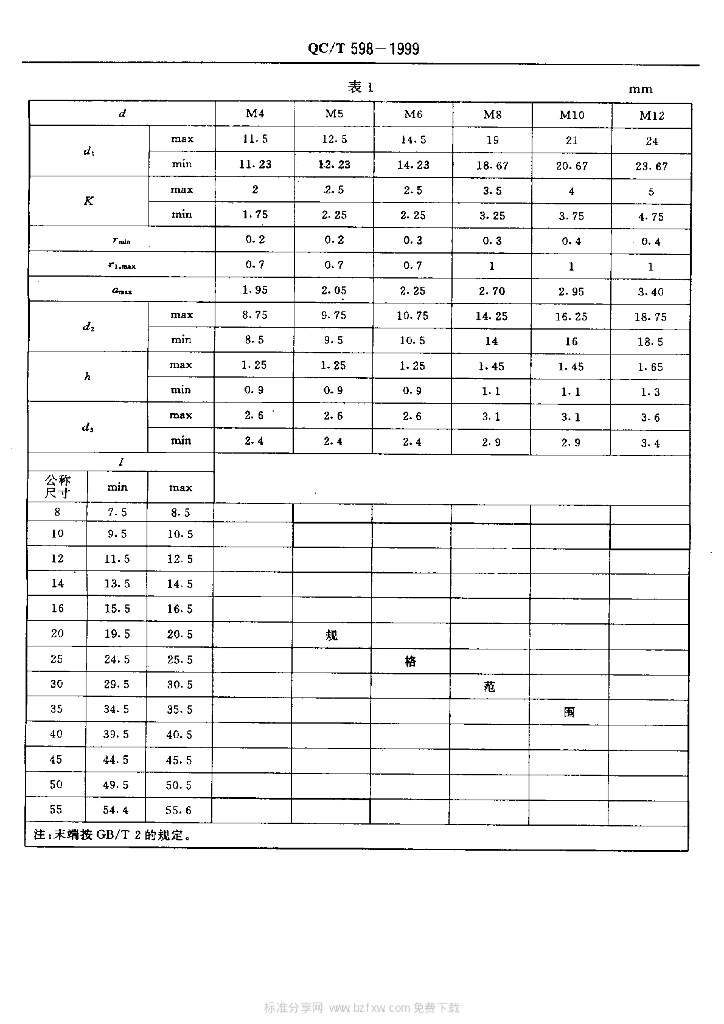

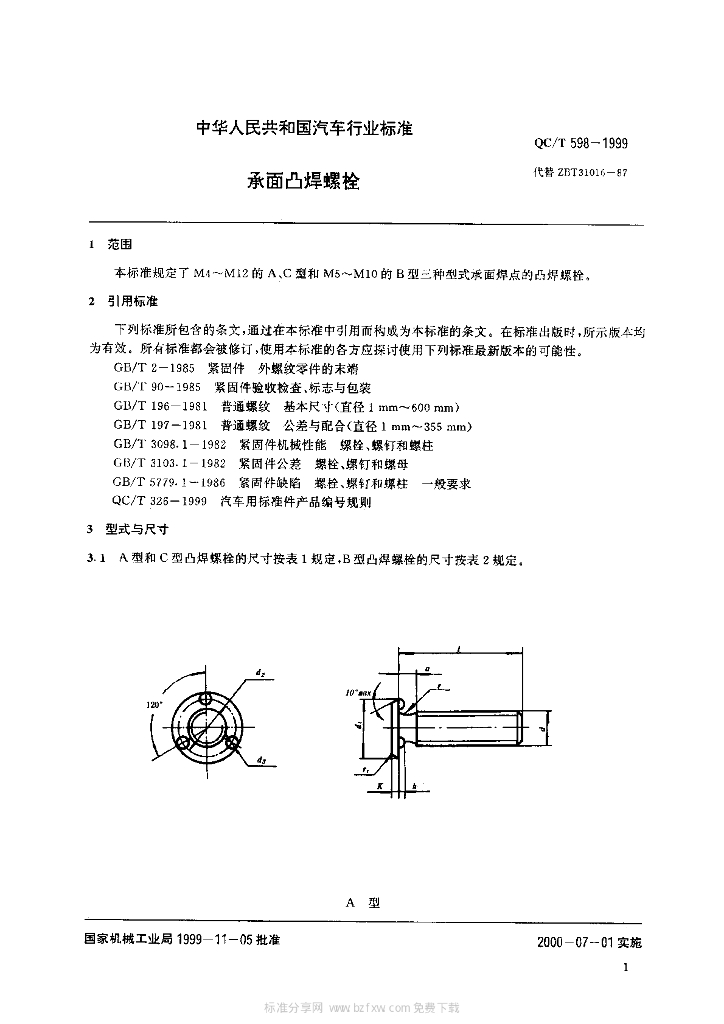

QC/T 598-1999. 1范围 QC/T 598规定了M4~M12的A、C型和M5~M10的B型三种型式承面焊点的凸焊螺栓。 2引用标准 下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文。在标准出版时,所示版本均为有效。所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB/T 2-1985紧固件 外螺纹零 件的末端 GB/T 90- 1985紧周件验收检查、标志与包装 GB/T 196-1981普通螺纹基本尺寸(直径 1 mm~600 mm) GB/T 197-1981普通螺纹公差与配合 (直径1 mm~ 355 mm) GB/T 3098.1- 1982紧 固件机械性能螺栓 、螺钉和螺柱 GB/T 3103.1- 1982紧固件公差 螺栓 、螺钉和螺母 GB/T 5779.1-1986紧固件缺陷 螺栓 、螺钉和螺柱一 般要求 QC/T326-1999汽车用标准件产品编号规则 3型式与尺寸 3.1 A 型和C型凸焊螺栓的尺寸按表1规定,B型凸焊螺栓的尺寸按表2规定。 5产品编号 5.1 编号方法按QC/T 326规定. 5.2编号示例. 1)d = M6 ,L= 16mm,性能等级5. 8,不经表面处理的A型凸焊螺栓的编号: Q1980616 2)d = M6,L= 16mm ,性能等级5. 8,不经表面处理的B型凸焊螺栓的编号: . Q198B0616 3)d = M6,L= 16mm ,性能等级8. 8,表面镀锌的B型凸焊螺栓的编号: Q198B0616T1F3 4)d=M6,L= 16mm,性能等级5. 8,不经表面处理的C型凸焊螺栓的编号: . Q198C0616
内容预览
