标准详情
汽车焊接加工零件未注公差尺寸的极限偏差
QC/T 29087-1992 现行行业标准
下载标准电子版
PDF · 2 页 · 106.12KB
登录后可查看已购记录，会员和金币权益与电子标准网共用。
基础信息
标准号
QC/T 29087-1992
标准状态
现行
发布日期
2022-10-13
实施日期
2022-10-13
标准简介

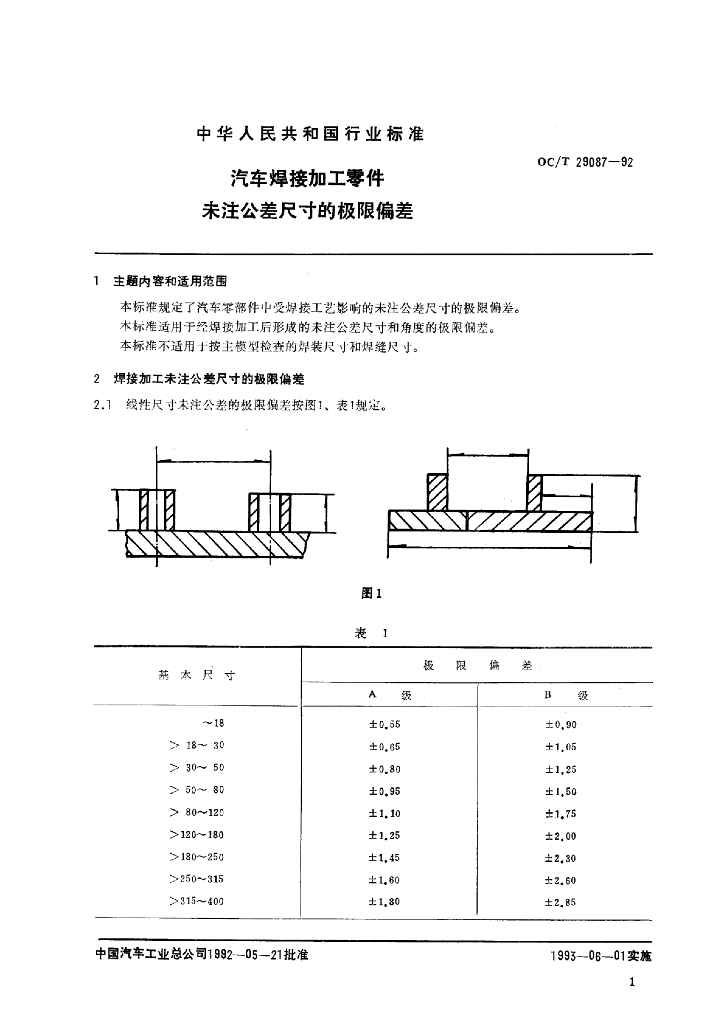

QC/T 29087-92. 1主题内容和适用范围 QC/T 29087规定了汽车零部件中受煤接工艺影响的未注公差尺寸的极限偏差。 QC/T 29087适用于经焊接加工后形成的未注公差尺寸和角度的极限偏差。 QC/T 29087不适用于按主横型检查的焊装尺寸和焊缝尺寸。 2焊接加工未注公差尺寸的极限偏差 2.1线性尺寸 未注公差的极限偏差按图1、表1规定。 注:大批量生产方式的焊接件取A级公差，小批量单件生产的焊接件取B级公差。 基本尺寸 >400~500 > 500~ 630 >630~800 >800~ 1000 >1000~ 1250 >1250~ 1600 >1 600~2000 >2000~ 2500 >2500~3150 2.2角度未注公差的极限偏差按图2、表2规定。 注:根据测量需要可将角度公差转换为线性值e进行测量。 附加说明: 本标准由中国汽车工业总公司提出。 本标准由中国汽车技术研究中心归口。 本标准由中国汽车技术研究中心组织联合工作组起草。 本标准主要起草人:刘力。
内容预览
