汽车发动机化油器出口凸缘尺寸
QC/T 29088-1992现行行业标准
下载标准电子版
PDF · 3 页 · 150.62KB
登录后可查看已购记录，会员和金币权益与电子标准网共用。
基础信息
标准号
QC/T 29088-1992
标准状态
现行
发布日期
2022-10-13
实施日期
2022-10-13
标准简介

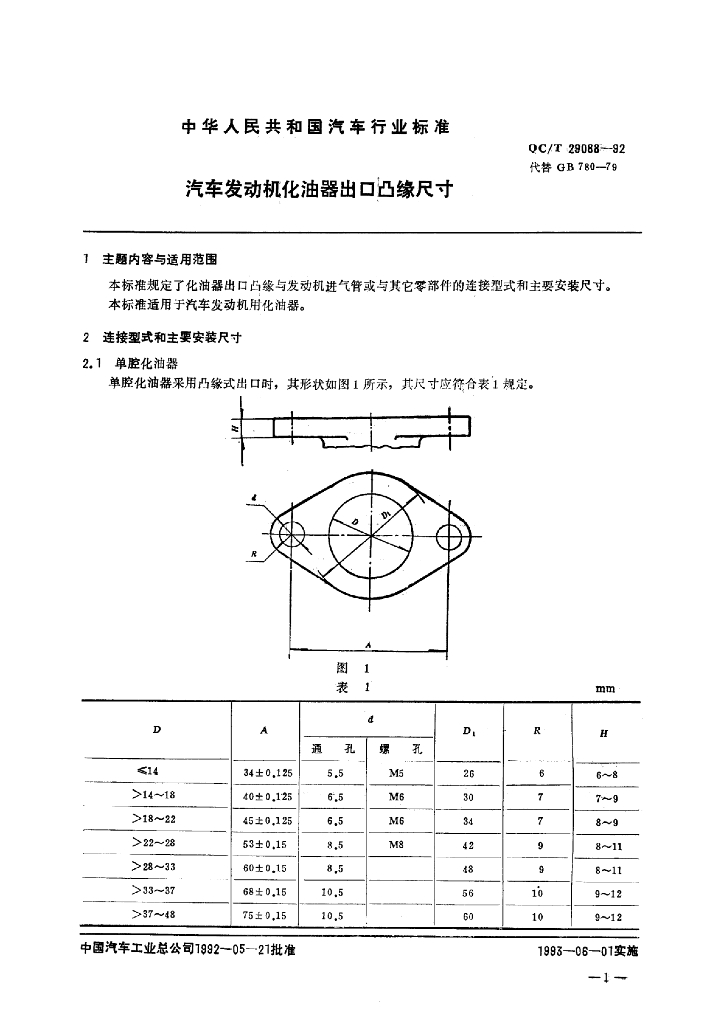

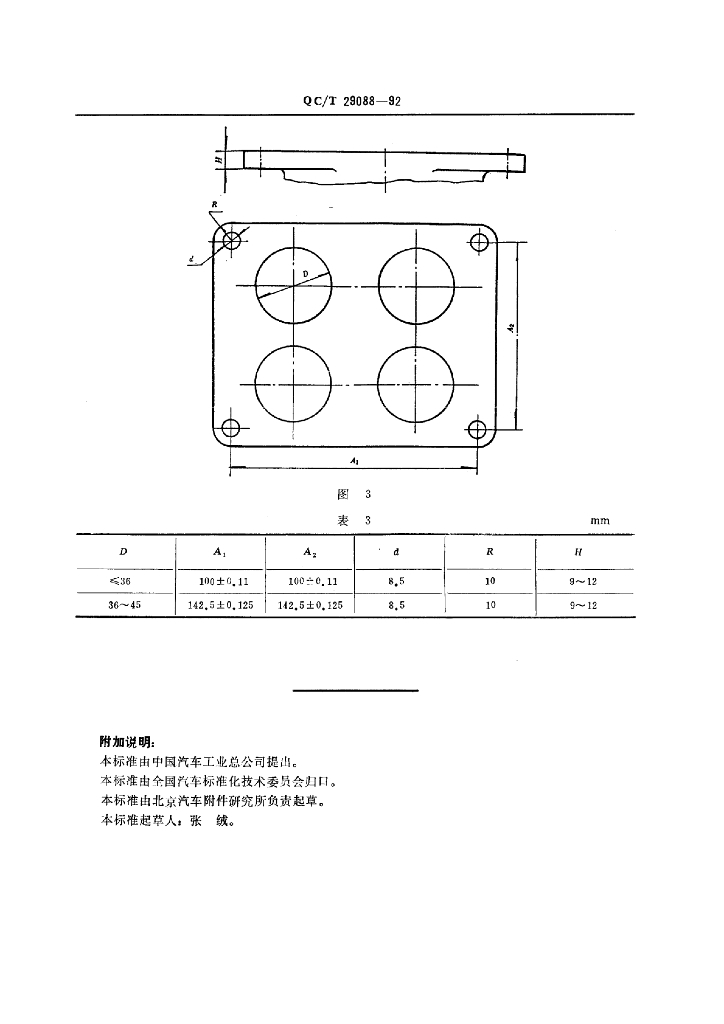

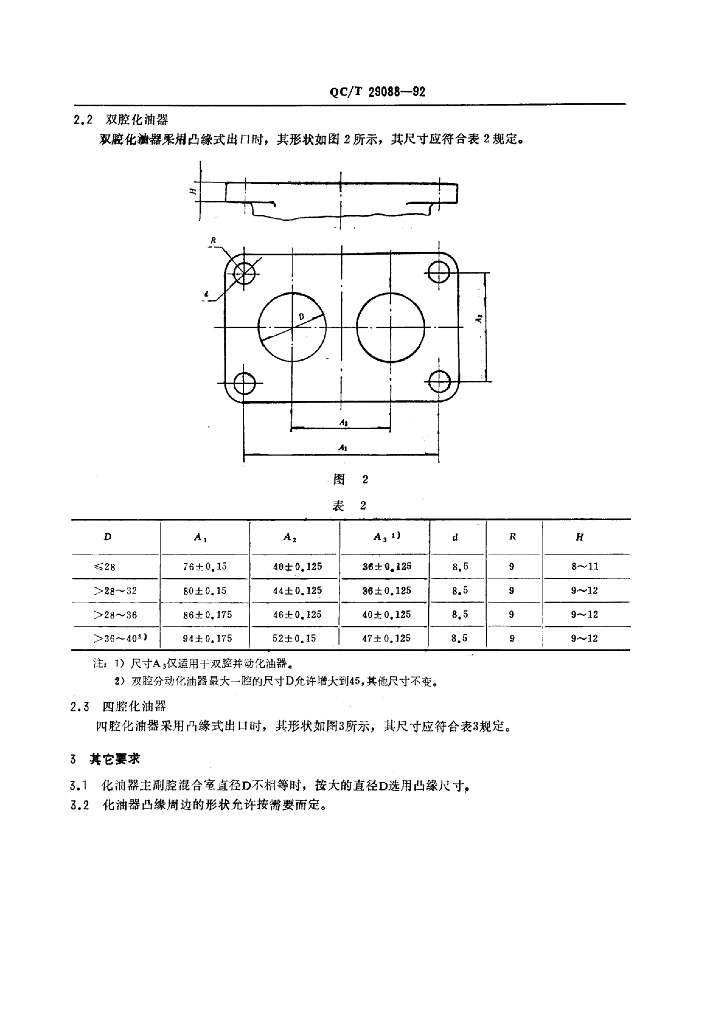

QC/T 29088-92. 1主题内容与适用范围 QC/T 29088规定了化油器出口凸缘与发动机进气管或与其它零部件的连接型式和主要安装尺寸。 QC/T 29088适用于汽车发动机用化油器。 2连接型式和主要安装尺寸 2.1单腔化油器 单腔化油器采用凸缘式出口时，其形状如图1所示，其尺寸应符合表1规定。 2.2双腔 化油器 双脏化油器采用凸缘式出口时，其形状如图2所示，其尺寸应符合表2规定。 注: 1) 尺寸A s仅适用于双腔并动化油器。 2)双腔分动化油器最大- -腔的尺寸D允许增大到45,其他尺寸不变。 2.3四腔化油器 四腔化油器采用凸缘式出口时，其形状如图3所示，期寸应符合表3规定。 3其它要求 3.1化油器主副腔混合室直径D不相等时，按大的直径D选用凸缘尺寸, 3.2化油器凸缘周边的形状允许按需要而定。 附加说明: 本标准由中国汽车工业总公司提出。 本标准由全国汽车标准化技术委员会归口。 本标准由北京汽车附件研究所负责起草。 本标准起草人:张绒。
内容预览
