专用汽车液压系统液压油固体污染度测试方法术语及其定义

基础信息

标准简介

QC/T 29105.1-1992. 1主题内容与适用范围 QC/T 29105.1规定了专用汽车液压系统液压油固体污染度测试方法所使用的术语及其定义。 QC/T 29105.1适用于显微镜颗粒计数法。 2术语 2.1 显微镜颗粒计数法 用显微镜测定液压系统中液压油固体污染度的方法。 2.2滤膜 具有许多均匀微孔.表面带有网格并与油液不起化学反应的过滤材料。 2.3有 效面积 在过滤油液时,油液通过滤膜的面积。 2.4方格面积 滤膜上两水平线和垂直线所围成的面积,其边长为3.08mm,见图1. 2.5单元面积 以两相邻的垂直滤膜方格线为界,水平方向截取的1/6方格面积的面积,见图1。 2.6亚单元面积 以相邻的垂直滤膜方格线为界,水平方向截取1/20方格面积的面积,见图1. 2.7纤维 长于100 μm的颗粒,且其长宽比大于或等于10: 1。 2.8油样 按规定的取样方法在液压系统中提取的供测试的液样。 2.9取样 在运行中的液压系统某部位抽取油样。 2.10空白计数 对试剂、玻璃器皿所带有的固体杂物进行分析计数。 2.11 颗粒尺寸分布 按照颗粒尺寸的范围,以表格或图形的方法列出颗粒数。 2.12颗粒尺寸间隔 对颗粒按最大尺寸分成几个尺寸范围。 2.13统计计数法 按任一单元面积上颗粒的分布情况.数出总计数面积内每--尺寸间隔内的颗粒数,用统计法来推算每一尺寸间隔内的颗粒在有效面积上的总数。 2.14 总计数面积 在某一颗粒尺寸范围内,按统计计数法推算的需进行计数的总面积。 2.15计算系数 有效面积与总计数面积之比。 2.16原始计数 总计算面积中的实际计数值。

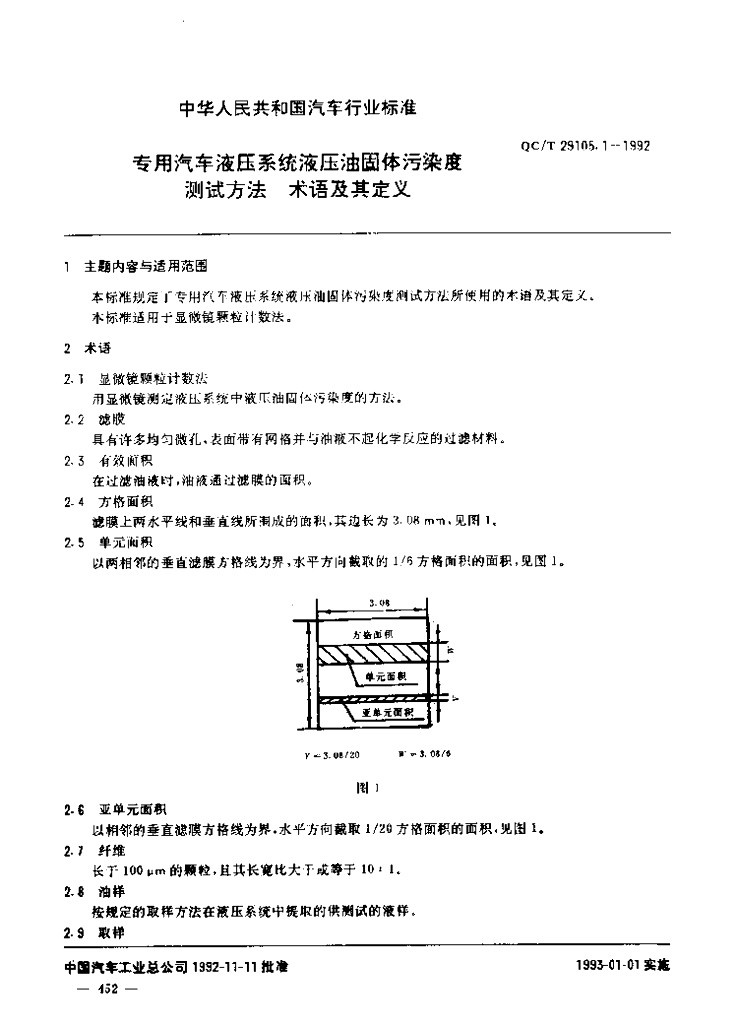

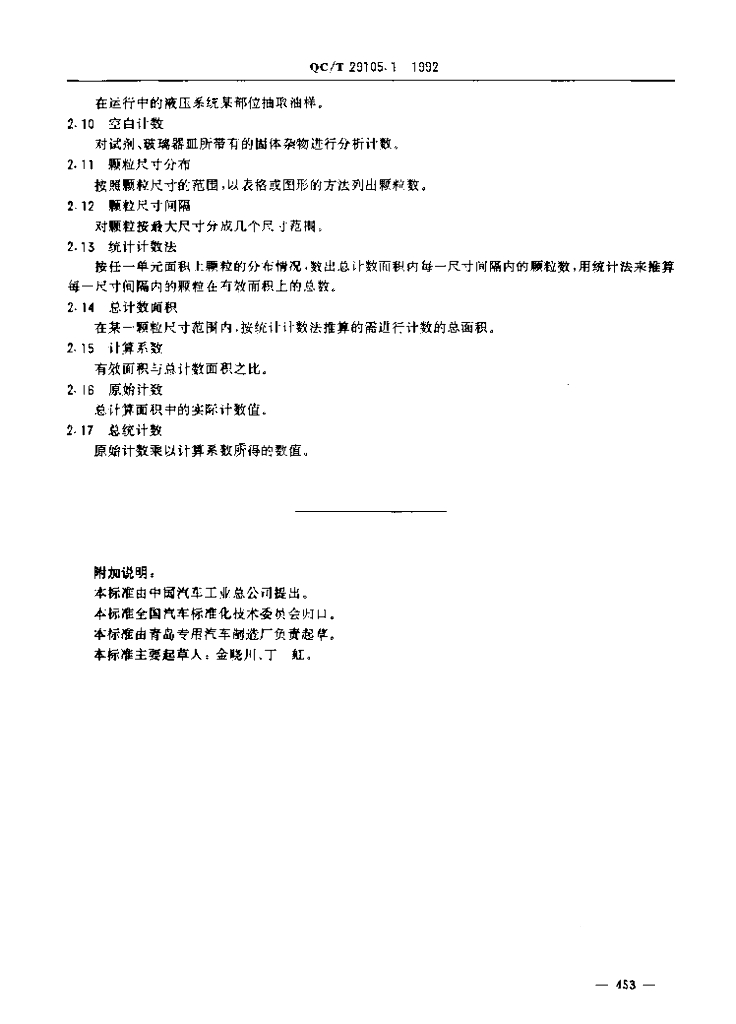

内容预览
