汽车用驱动桥主、从动圆锥齿轮质量分等

基础信息

标准简介

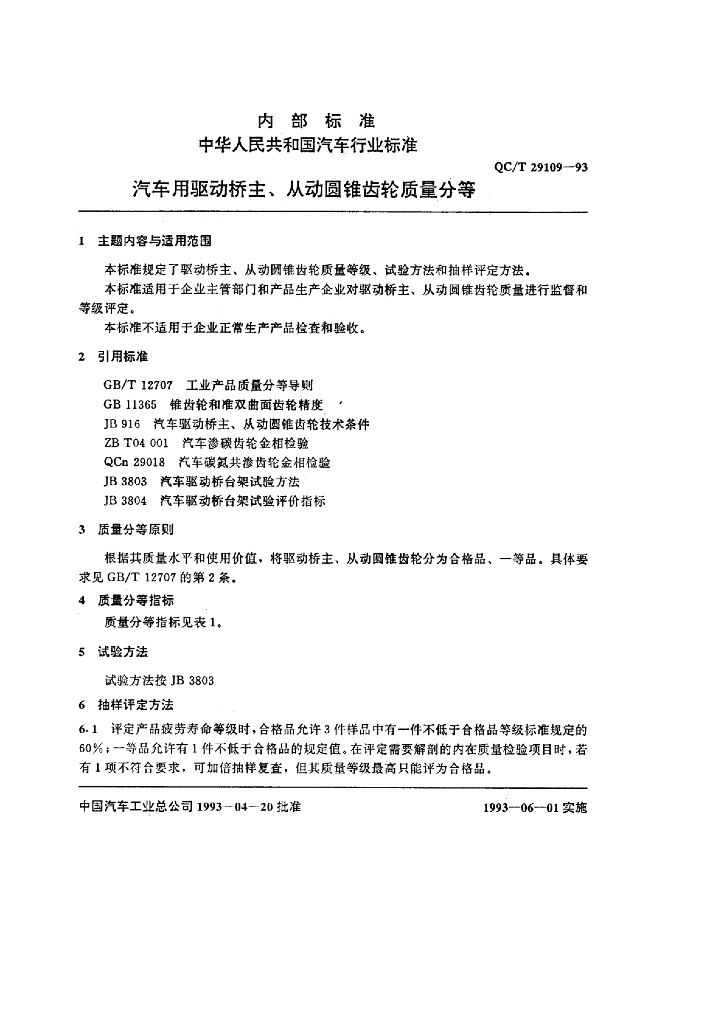

QC/T 29109-93. 1主题内容 与适用范围 QC/T 29109规定了驱动桥主、从动圆锥齿轮质量等级、试验方法和抽样评定方法 QC/T 29109适用于企业主管部门和产品生产企业对驱动桥主、从动圆锥齿轮质量进行监督和等级评定. QC/T 29109不适用于企业正常生产产品检查和验收。 2引用标准 GB/T 12707工业产 品质量分等导则 GB11365锥齿轮和准双曲面齿轮精度 JB916汽车驱动桥主、 从动圆锥齿轮技术条件 ZBT04001汽车渗碳齿轮金相检验 QCn29018汽车碳氦共渗齿轮金相检验 JB 3803汽车驱动桥 台架试验方法 JB3804汽车驱动桥台架试验评价指标 3质量分等原则 根据其质量水平和使用价值，将驱动桥主、从动圆锥齿轮分为合格品、一等品。具体要求见GB/T 12707的第2条。 4质量分等指标 质量分等指标见表1. . 5试验方法 试验方法按JB 3803 6抽样评定方法 6.1评定产品疲劳寿命等级时，合格品允许3件样品中有一件不低于合格品等级标准规定的60%;-.等品允许有1件不低于合格品的规定值.在评定需要解剖的内在质量检验项目时,若有1项不符合要求，可加倍抽样复查，但其质量等级最高只能评为合格品。 6.2评定驱动桥主. 从动圆锥齿轮精度按GB 11365进行，以实际检查结果进行评定(零件检验项目见表2)。由于主、从动圆锥齿轮产品的多样性及特殊性，在检测条件不允许的情况下，将噪声作为齿轮精度I类公差的过踱综合评价指标(见表3),允许把法向侧隙变动量列入汽车用圆锥齿轮第1类公差组的检验组。
