汽车用暖风电动机技术条件

基础信息

标准简介

QC/T 29092-92. 1主题内容与适用范围 QC/T 29092规定了汽车用暖风电动机的技术要求、试验方法、检验规则、标志、.包装、运输及贮存。 QC/T 29092适用于汽车水暖式暖风装置上驱动风扇用的电动机(以下简称电动机)。 2引用标准 GB 2828逐批检 查计数抽样程序及抽样表(适用于连续批的检查) GB 4942.1电机外壳防护分级 GB 10069. 1旋转 电机噪声测定方法及限值 ZB T35 001汽车电气设备基本技术条件 3术语 3. 1额定功率:在ZB T35001第3.2条所规定的环境条件下，给电动机加上13.5V(或27V)试验电压时，电动机能够输出的最大功率。 3.2标称功率:电动机制造厂在技术文件中规定并在名牌上标注的电动机名义功率值。 3.3负载电流与负载转速:电动机在规定负载下的电流与转速。 4技术要求. 4.1电动机应符合 本标准要求以及2B T35001的规定，并应按照经规定程序批准的图样及技术文件制造。 4.2电动机的型号应符合《汽车电气设备产品型号编制方法》的规定。 4.3电动机的工作环境温度范围为- - 40~65°C. 4.4电动机的产 品技术条件中应规定: a. 空载电流与空载转速; b.标称功率; c.负载电流与负载转速。 4.5电动机外观应整洁、无锈蚀、无机械损伤。在产品图中应规定螺纹紧固件的拧紧力矩。 4.8电动机的应能承受50Hz、550V 耐电压试验而不被击穿。 4.9电动机应能承受 2d的湿热试验。 4.10电动机磁 极部位外壳表面的温升不得大于60K。 4.11电动机应能承受-40°C的低温试验。 4.12电动机应能承受-40"C与65°C的温度变化试验。 4.13电动机应能承 受65°C的高温试验。 4.14电动机应能承受 16h的盐雾试验。 4.15电动机的漆层应符合 ZB T35 001 第3.21条的规定。 4.16电动机的外壳防护等级为IP54。

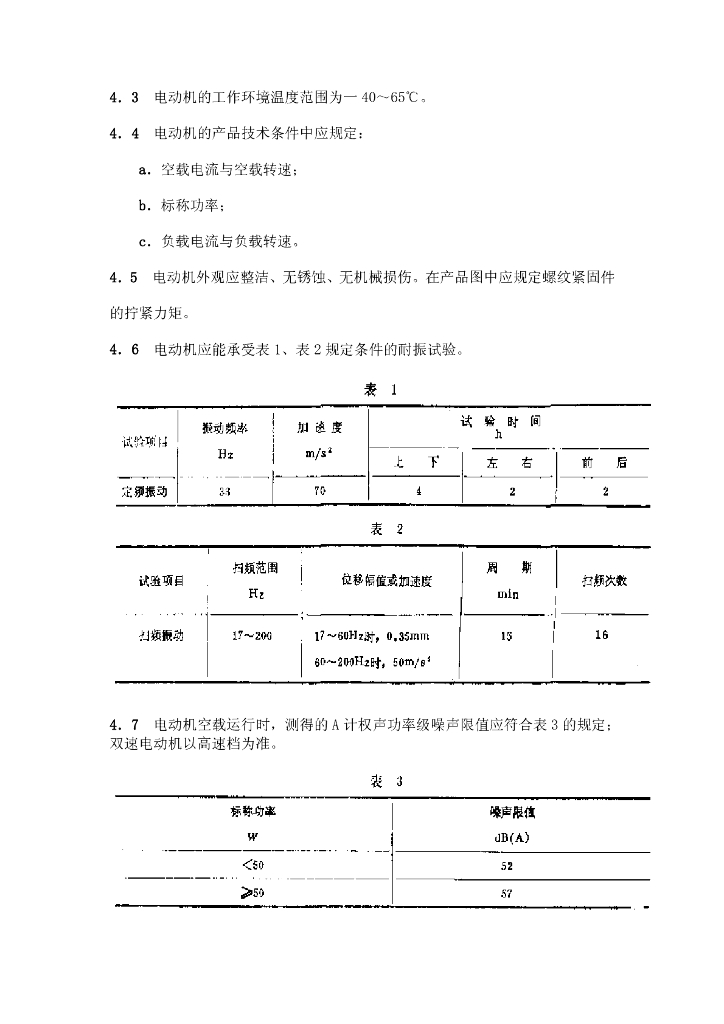

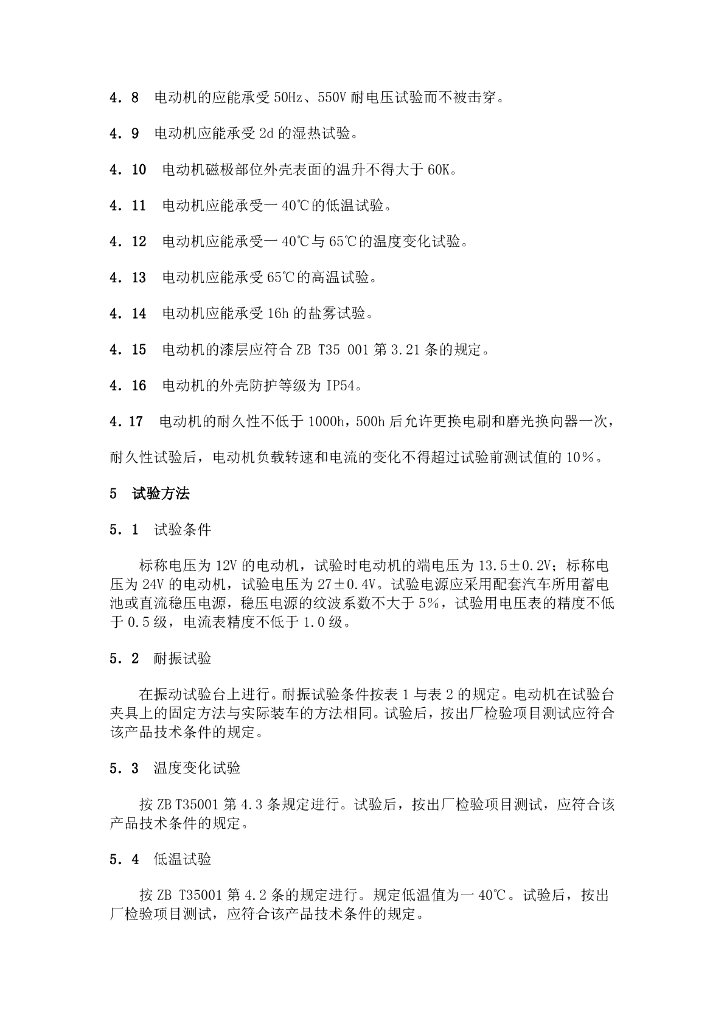

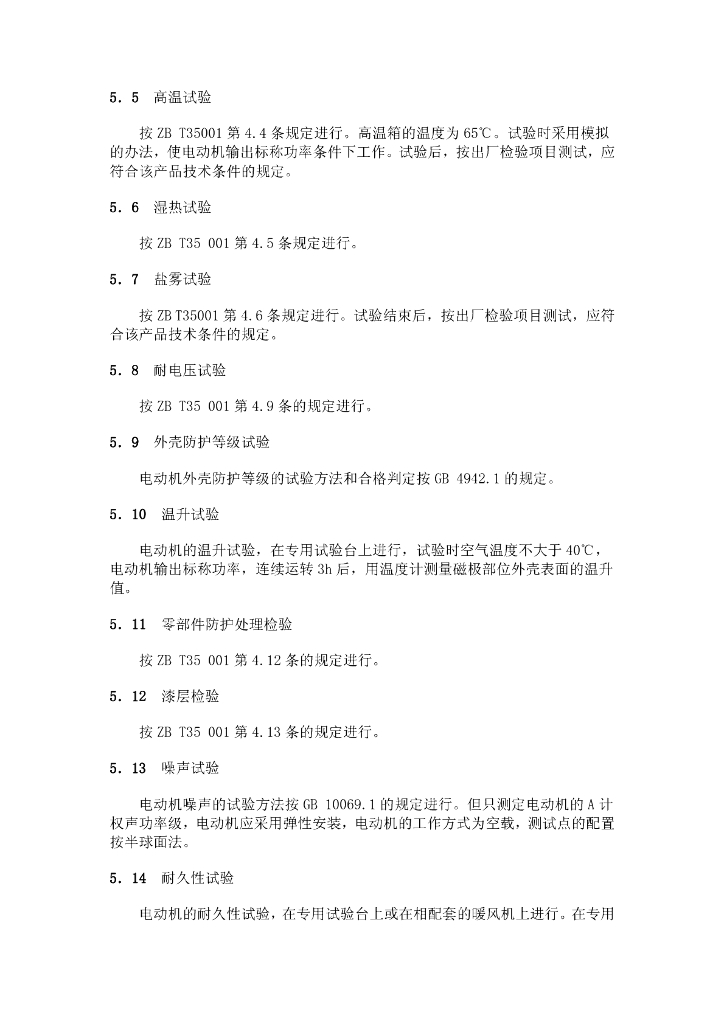

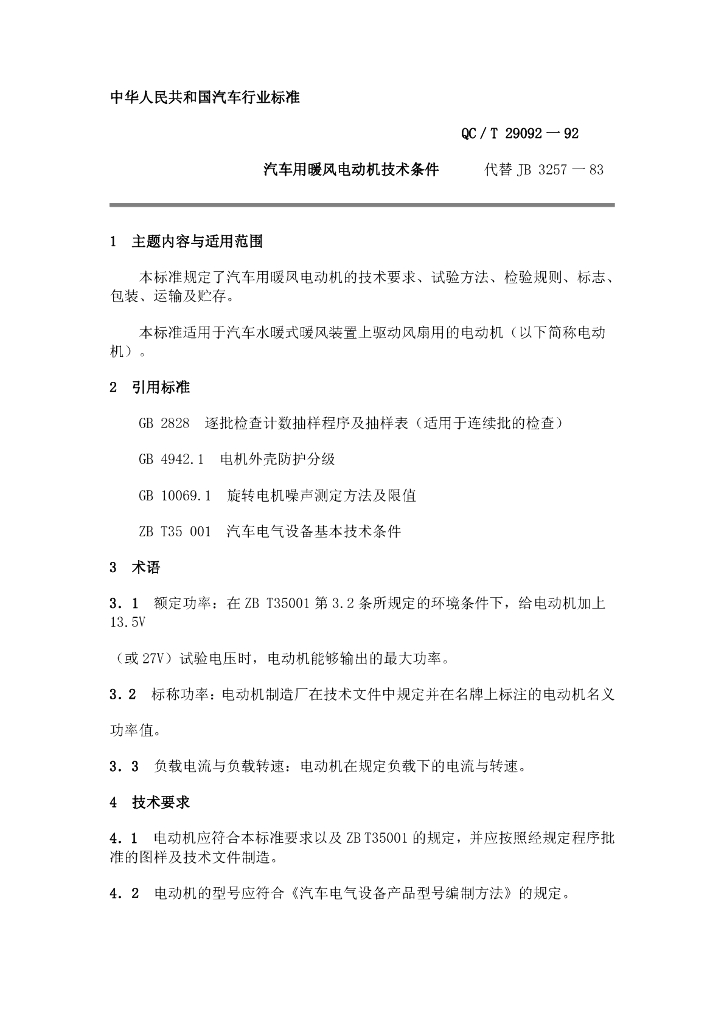

内容预览
