汽车安全带动态性能要求和试验方法

基础信息

标准简介

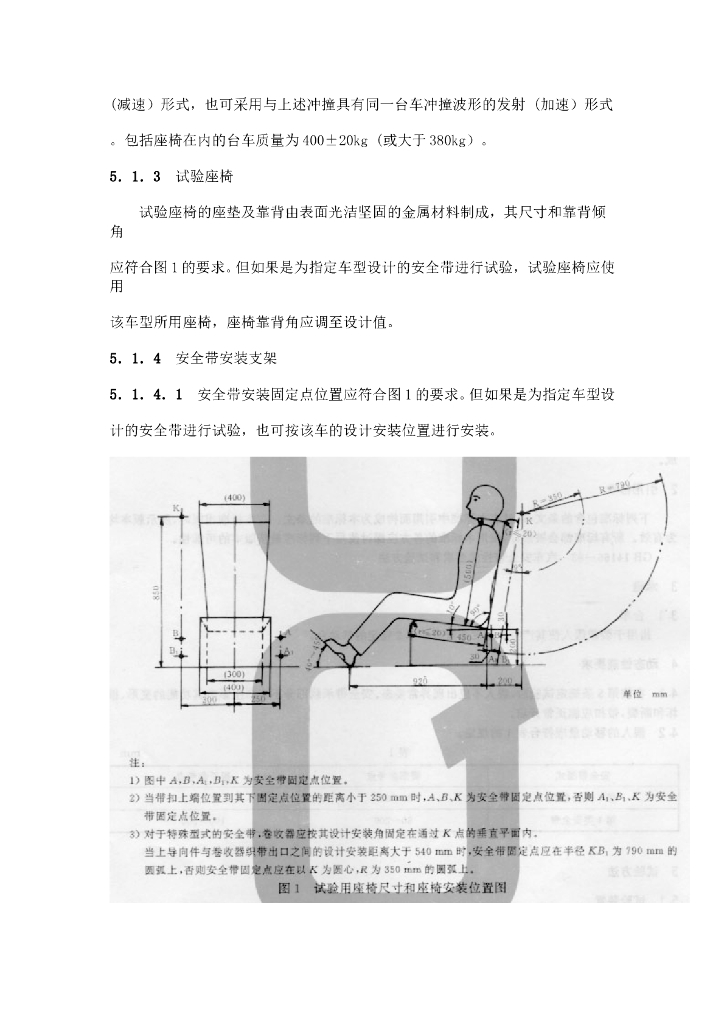

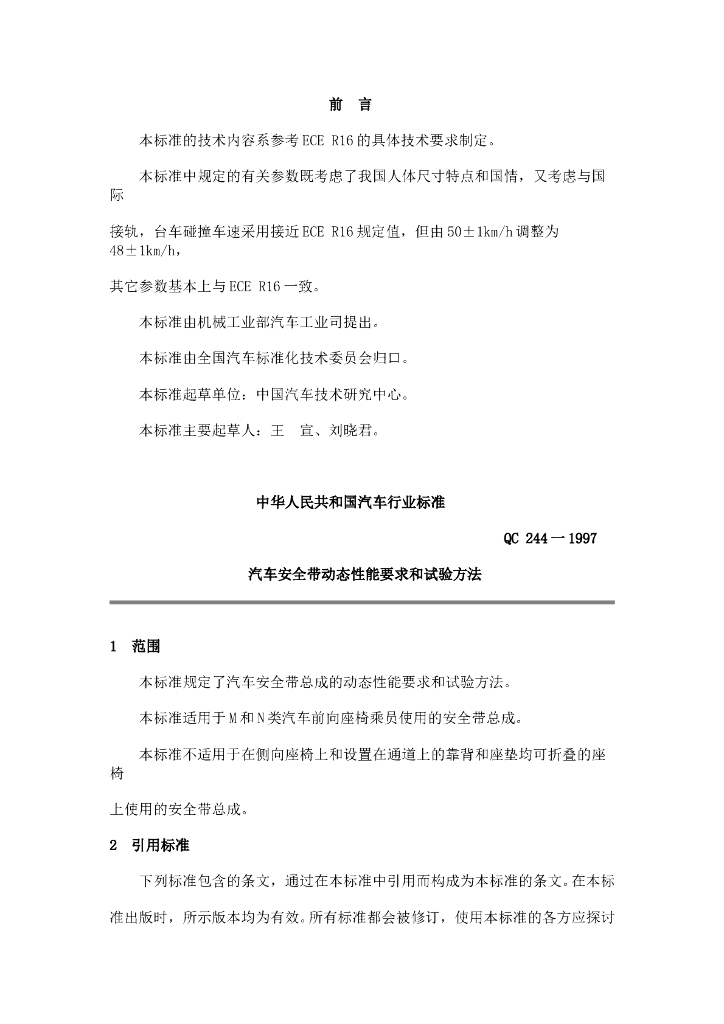

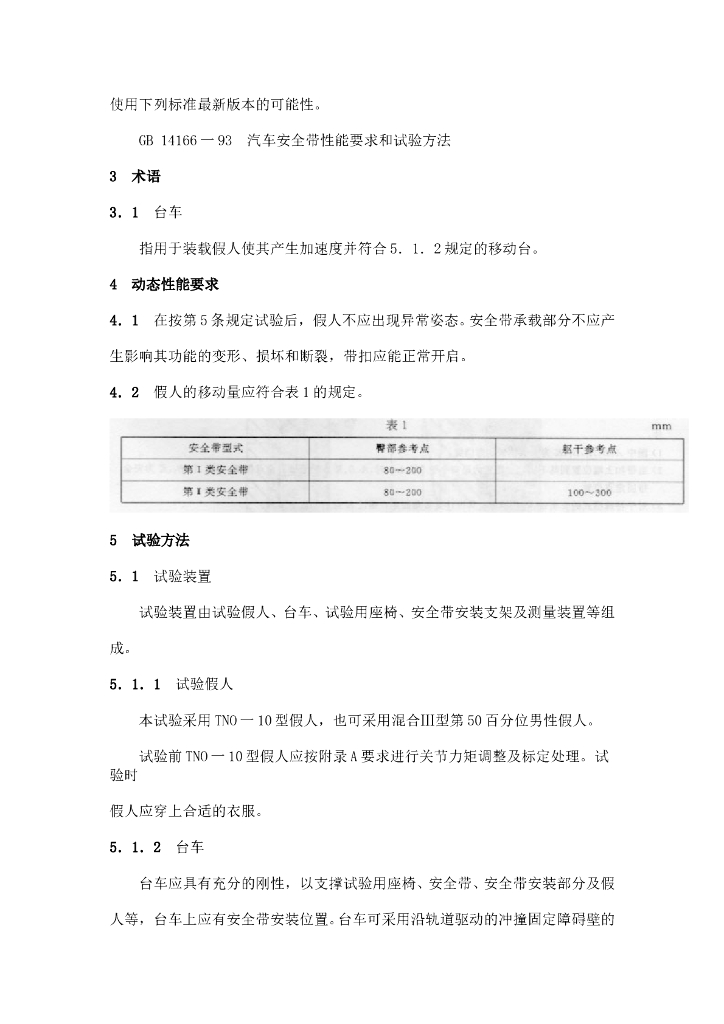

QC 244-1997.1范围QC 244规定了汽车安全带总成的动态性能要求和试验方法。QC 244适用于M和N类汽车前向座椅乘员使用的安全带总成。QC 244不适用于在侧向座椅上和设置在通道.上的靠背和座垫均可折蠱的座椅上使用的安全带总成。2引用标准下列标准包含的条文,通过在本标准中引用而构成为本标准的条文。在本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。3术语3.1台车指用于装载假人使其产生加速度并符合5.1. 2规定的移动台。4动态性能要求4.1在按第 5条规定试验后，假人不应出现异常姿态。安全带承载部分不应产生影响其功能的变形、损坏和断裂,带扣应能正常开启。4.2假人的移动量应符合表1的规定。5试验方法5.1试验装置试验装置由试验假人、台车、试验用座椅、安全带安装支架及测量装置等组成。5. 1. 1试验假人本试验采用TNO - 10型假人，也可采用混合II型第50百分位男性假人。试验前TIO-10 型假人应按附录A要求进行关节力矩调整及标定处理。试验时假人应穿上合适的衣服。5. 1. 3试验座椅试验座椅的座垫及靠背由表面光洁坚固的金属材料制成,其尺寸和靠背倾角应符合图1的要求。但如果是为指定车型设计的安全带进行试验,试验座椅应使用该车型所用座椅,座椅靠背角应调至设计值。5.1. 4安全带安装支架5. 1.4. 1安全带安装固定点位置应符合图1的要求。但如果是为指定车型设计的安全带进行试验，也可按该车的设计安装位置进行安装。
