汽车产品图样的基本要求

基础信息

标准简介

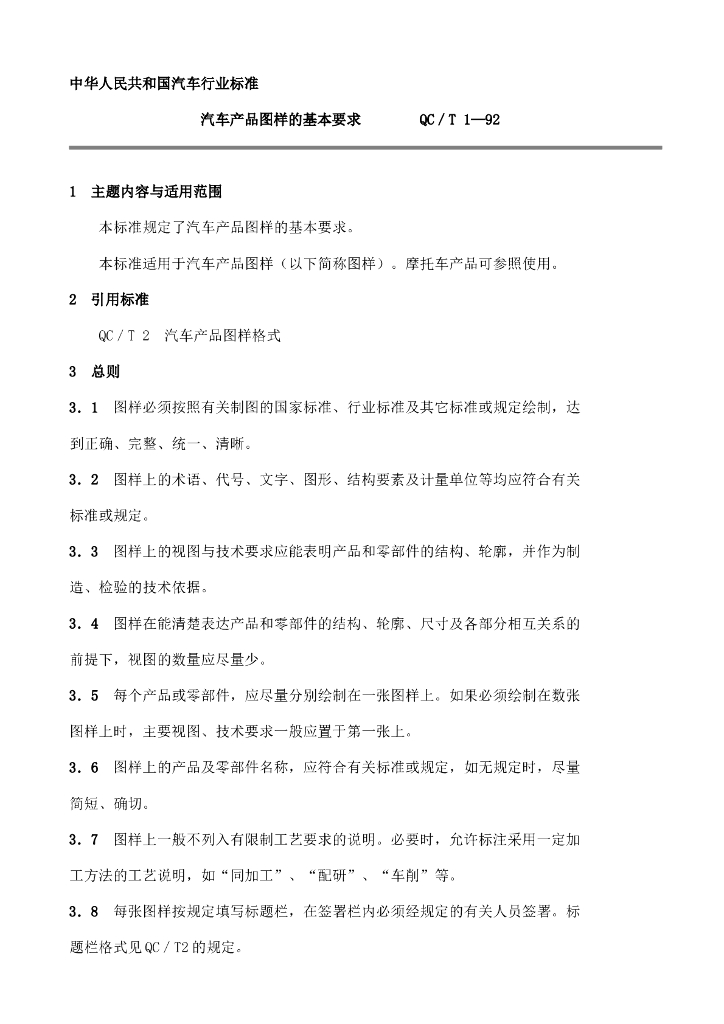

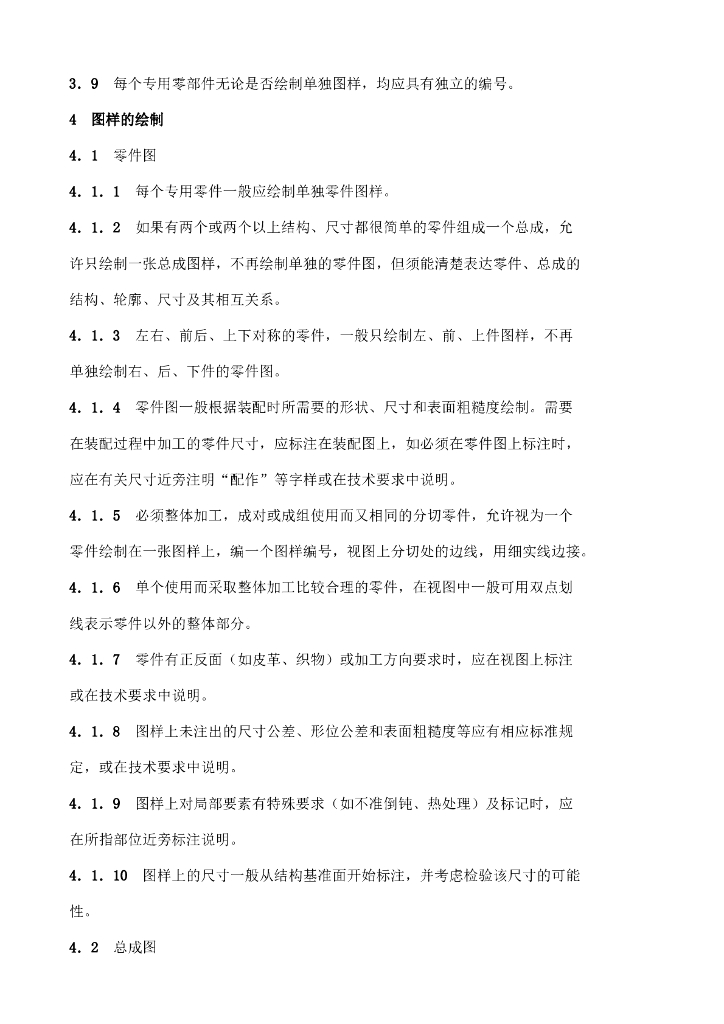

QC/T 1-92.1主题内容与适用范围QC/T 1规定了汽车产品图样的基本要求。QC/T 1适用于汽车产品图样(以下简称图样)。摩托车产品可参照使用。2引用标准QC/T 2汽车产品图样格式3总则3.1图样必须按照有关制图的国家标准、行业标准及其它标准或规定绘制，达到正确、完整、统一、清晰。3.2图样上的术语、代号、文字、图形、结构要素及计里单位等均应符合有关标准或规定。3.3图样上的视图与技术要求应能表明产品和零部件的结构、轮廓，并作为制造、检验的技术依据。3.4图样在能清楚 表达产品和零部件的结构、轮廓、尺寸及各 部分相互关系的前提下，视图的数童应尽量少。3.5每个产品或零部件，应尽里分别绘制在--张图样上。如果必须绘制在数张图样上时，主要视图、技术要求一般应置于第一张上。3.6图样上的产品及零部件名称，应符合有关标准或规定，如无规定时，尽里简短、确切。3. 7图样上一般不列入有限制工艺要求的说明。必要时，允许标注采用一定加工方法的工艺说明，如“同加工”、“配研”、“车削”等。3.8每张图样按规定填写标题栏，在签署栏内必须经规定的有关人员签署。标题栏格式见QC/T2的规定。3.9每个专用香部件无论是否绘制单独图样,均应具有独立的编号。4图样的绘制4.1零件图4.1.1每个专用零件一般应绘制单独零件图样。4.1.2如果有两个或两个以上结构、尺寸都很简单的零件组成一个总成，允许只绘制一张总成图样，不再绘制单独的零件图，但须能清楚表达零件、总成的结构、轮廓、尺寸及其相互关系。

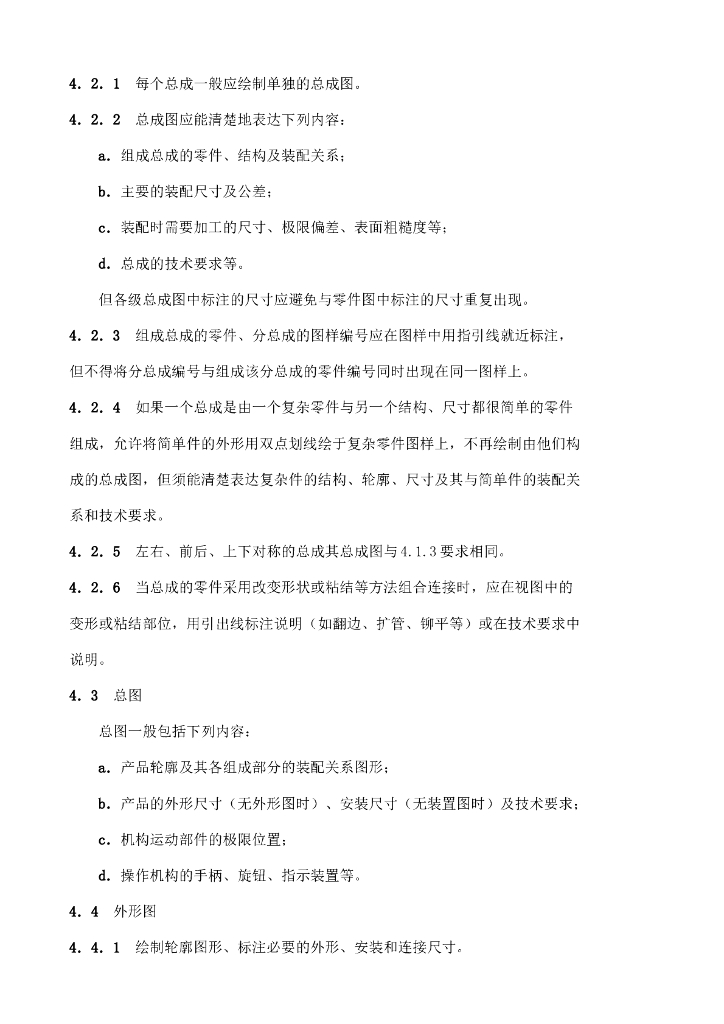

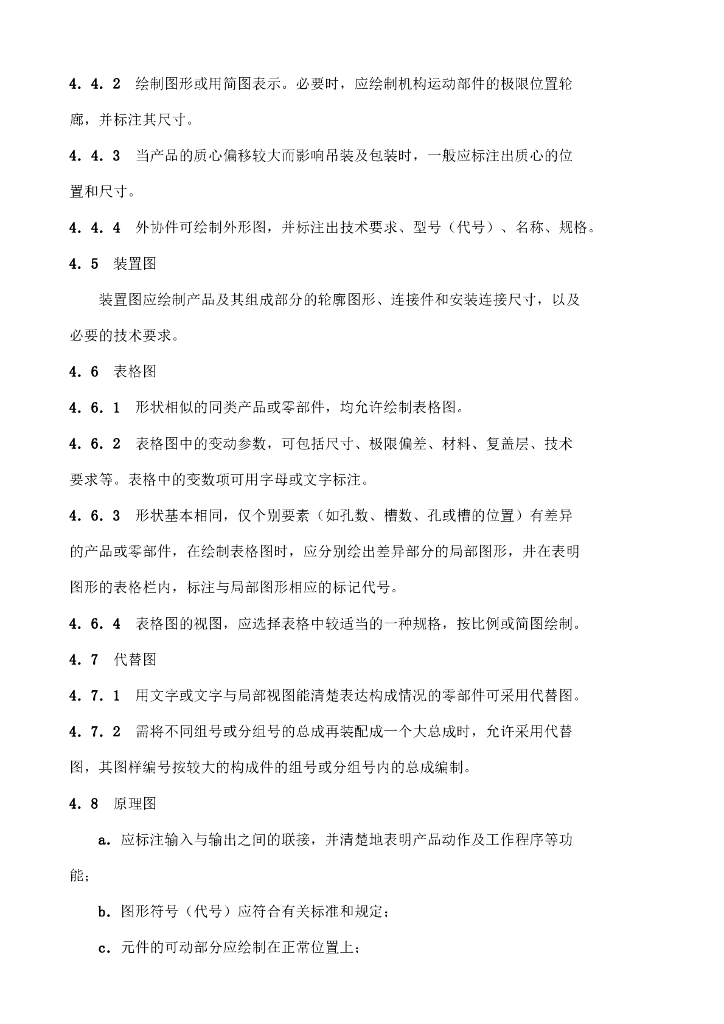

内容预览
