汽车产品图样格式

基础信息

标准简介

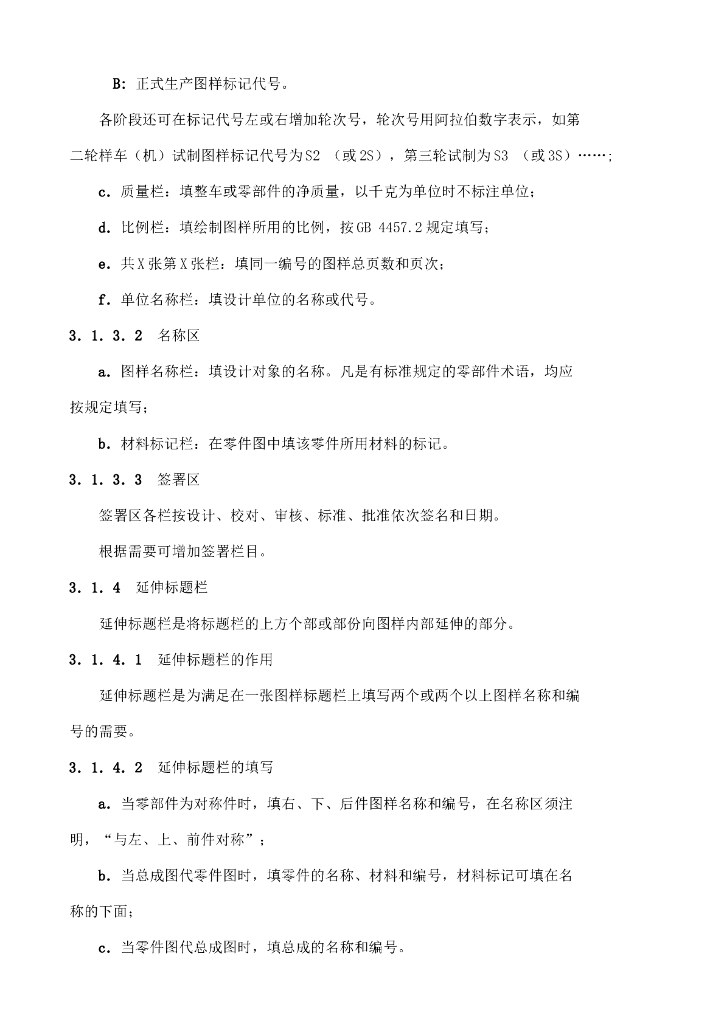

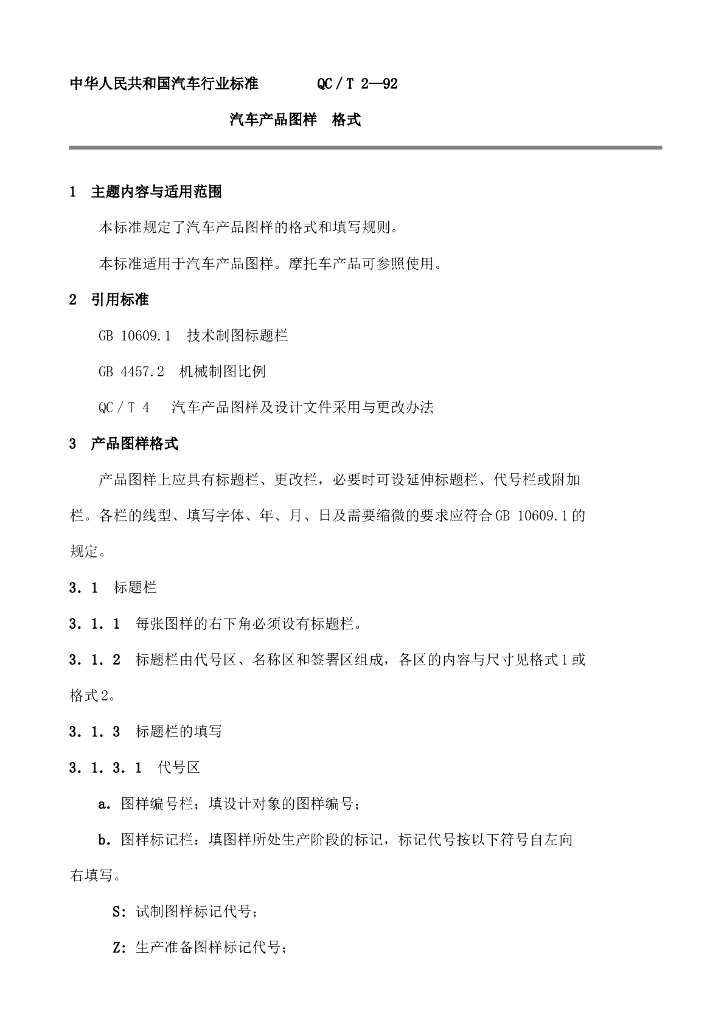

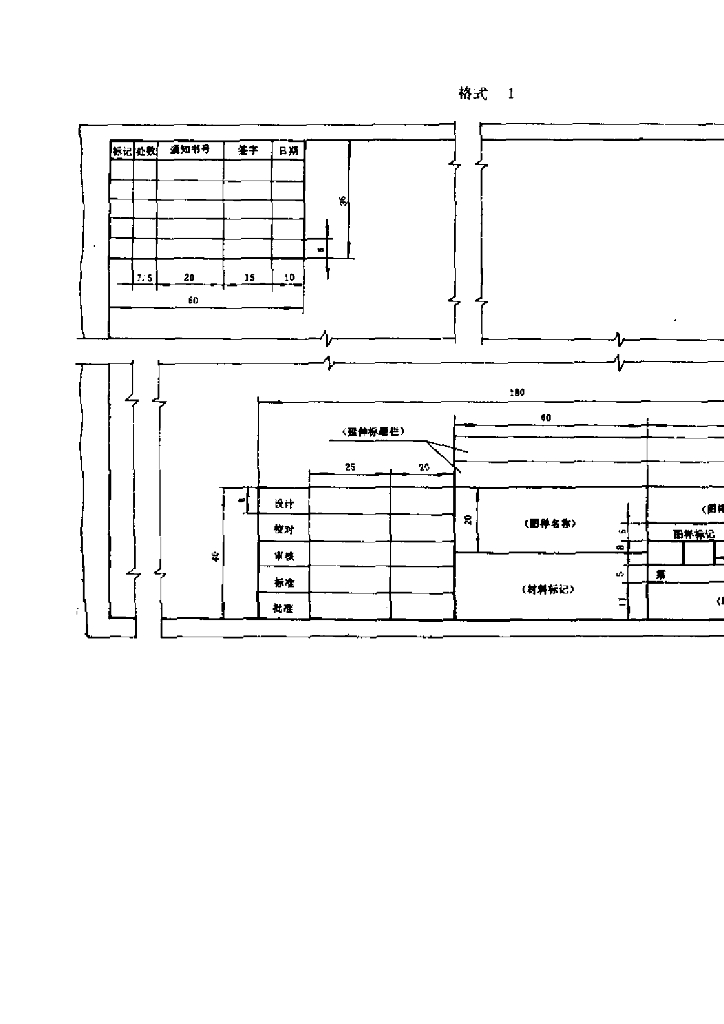

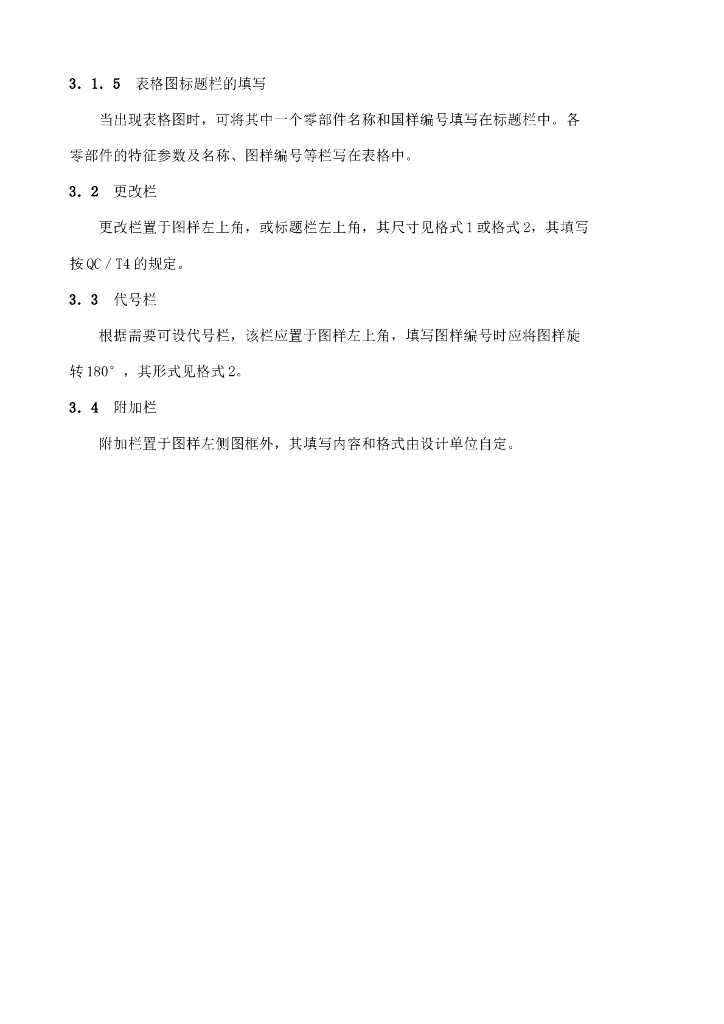

QC/T 2-92.1主题内容与适用范围QC/T 2规定了汽车产品图样的格式和填写规则。QC/T 2适用于汽车产品图样。摩托车产品可参照使用。2引用标准GB 10609.1技术制图标题栏GB 4457. 2机械制图比例QC/T 4汽车产品图样及设计文件采用与更改办法3产品图样格式产品图样.上应具有标题栏、更改栏，必要时可设延伸标题栏、代号栏或附加栏。各栏的线型、填写字体、年、月、日及需要缩微的要求应符合GB 10609.1 的规定。3. 1标题栏3.1.1每张图样的右下角必须设有标题栏。3. 1. 2标题栏由代号区、名称区和签署区组成，各区的内容与尺寸见格式1或格式2。3.1.3标题栏的填写3.1.3.1代号区图样编号栏;填设计对象的图样编号;b.图样标记栏:填图样所处生产阶段的标记，标记代号按以下符号自左向右填写。s:试制图样标记代号;z:生产准备图样标记代号;B:正式生产图样标记代号。各阶段还可在标记代号左或右增加轮次号，轮次号用阿拉伯数字表示，如第二轮样车(机)试制图样标记代号为s2 (或2S) ,第三轮试制为s8 (或 ss) ...c.质量栏:填整车或零部件的净质量，以千克为单位时不标注单位;d.比例栏:填绘制图样所用的比例，按GB 4457.2 规定填写;e.共x张第x张栏:填同一编号的图样总页数和页次; .f.单位名称栏:填设计单位的名称或代号。3.1.3.2名称区a.图样名称栏:填设计对象的名称。凡是有标准规定的零部件术语，均应按规定填写;b.材料标记栏:在零件图中填该零件所用材料的标记。
