汽车产品明细表编制规则

基础信息

标准简介

QC/T 6-92.1主题内容与适用范围QC/T 6规定了汽车产品明细表(以下简称明细表)的种类、作用、格式及其填写方法。QC/T 6适用于汽车产品明细表的填写。摩托车产品可参照使用。2引用标准GB 9417汽车产品型号编制规则ZB/I T04 005汽车产品零 部件编号规则QC/T4汽车 产品图样及设计文件采用与更改办法GB 3730.1 汽车 和半挂车的术语和定义车辆类型正T50 004专用 汽车的术语及其定义专 用汽车类型3明细表的种类明细表根据汽车产品零部件编号的原则不同，分两大类。3.1按ZB/T T04 005附录A中A1编号的零部件明细表包括:a.整车明细表(见格式1) :表明该车型所包括的汽车总图明细表编号和组明细表编号;b.组明细表(见格式2) :表明该组所包括的各分组明细表编号;c.分组明细表(见格式3) :表明该分组所包括的装置图、总成图、零件图、总成与零件的数里和装配关系等:d.改装明细表(见格式4):表明变型产品与其基础产品在零部件配备上的差异;e.汽车总图明细表(见格式3) :表明该车型所包括的总布置图、外形图等。3.2按ZB/TT04005附录A中A2编号的零部件明细表包括:a.整车明细表(见格式5) :表明该车型所包括的汽车总图明细表编号、组号以及构成该组号的独立总成明细表编号、系统明细表编号;b.独立总成明细表(见格式6) :表明该独立总成所包括的装置图、总成图、零件图、总成与零件的数量和装配关系等;c.系统明细表(见格式6) :表明该系统所包括的装置图、总成图、零件图、总成与零件的数量和装置关系等;d.改装明细表:同3.1d条，e.汽车总图明细表(见格式6) :表明该车型所包括的总布置图、外形图等。

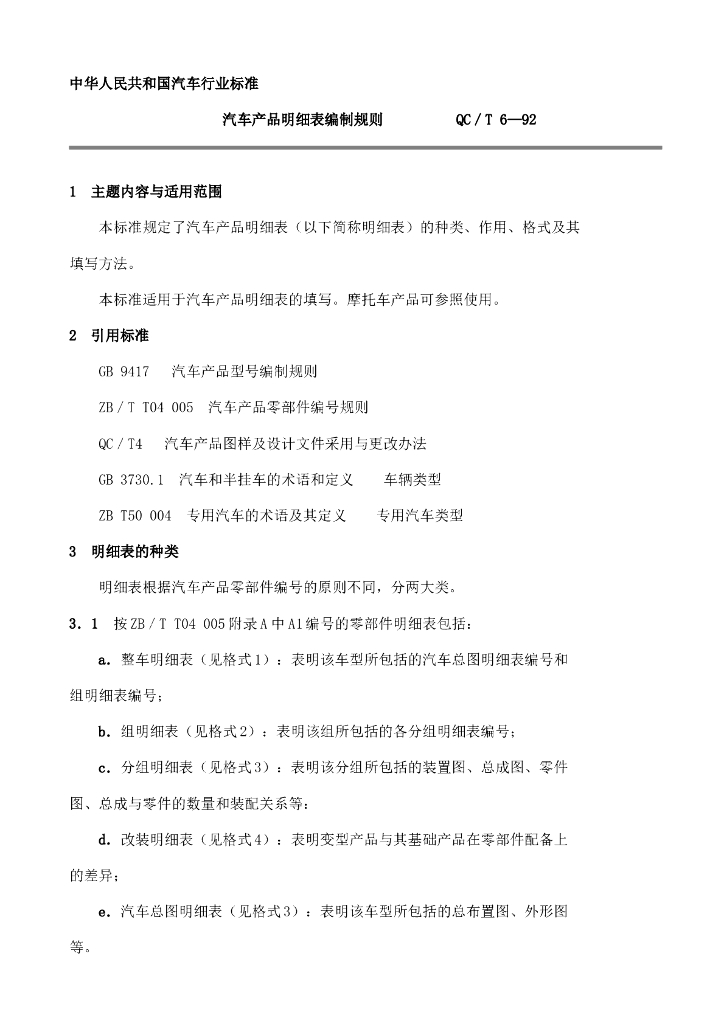

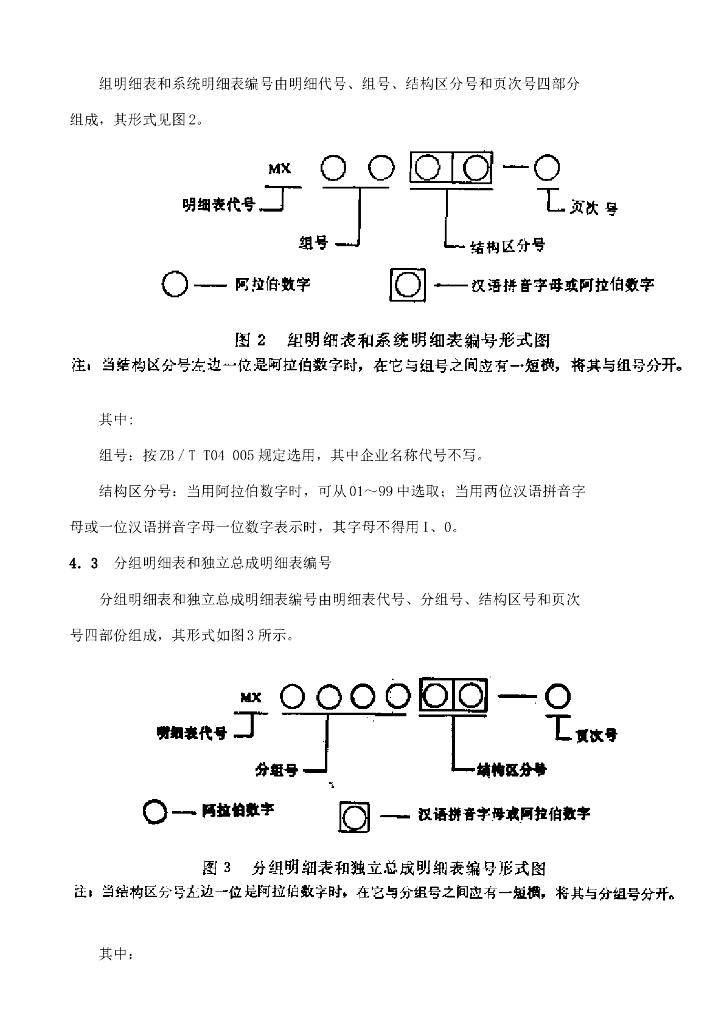

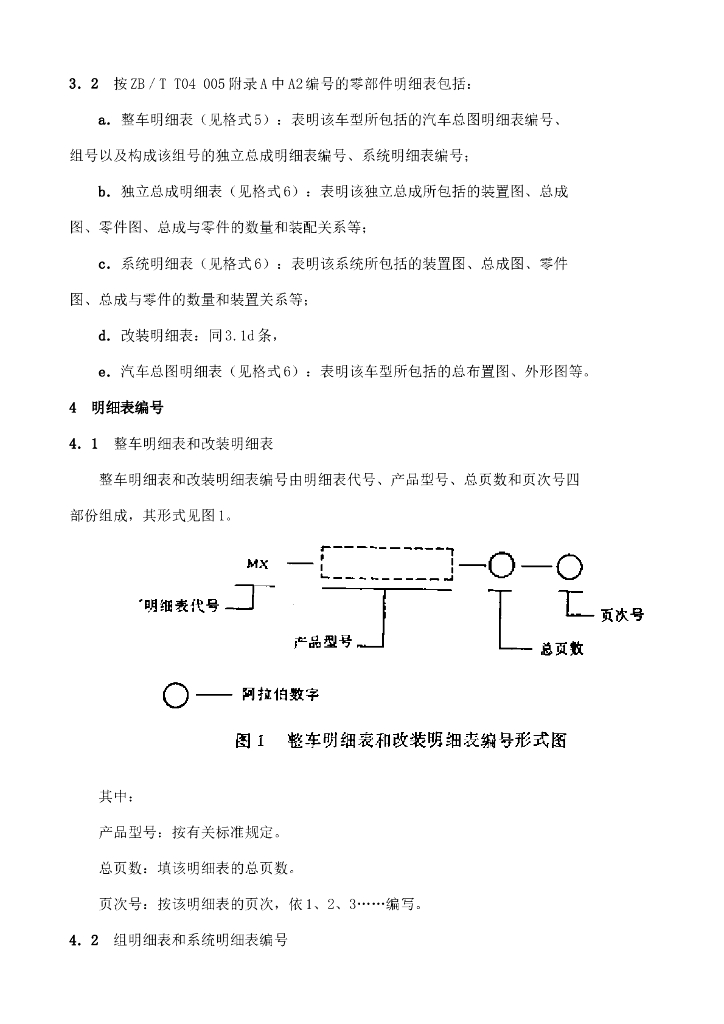

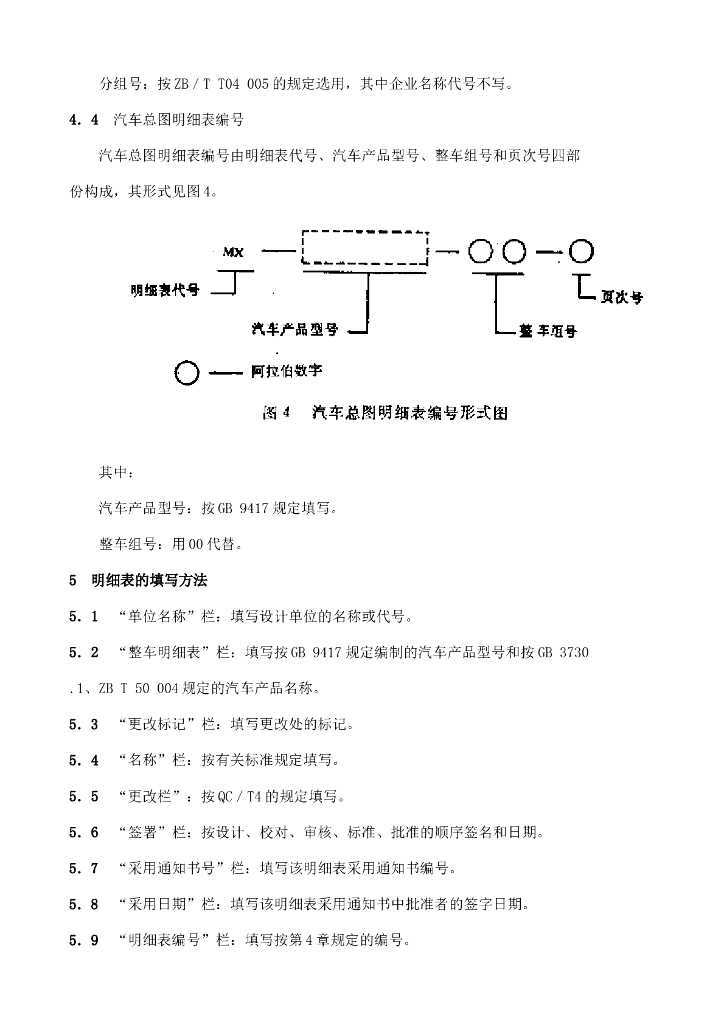

内容预览
