汽车产品设计文件编号规则

基础信息

标准简介

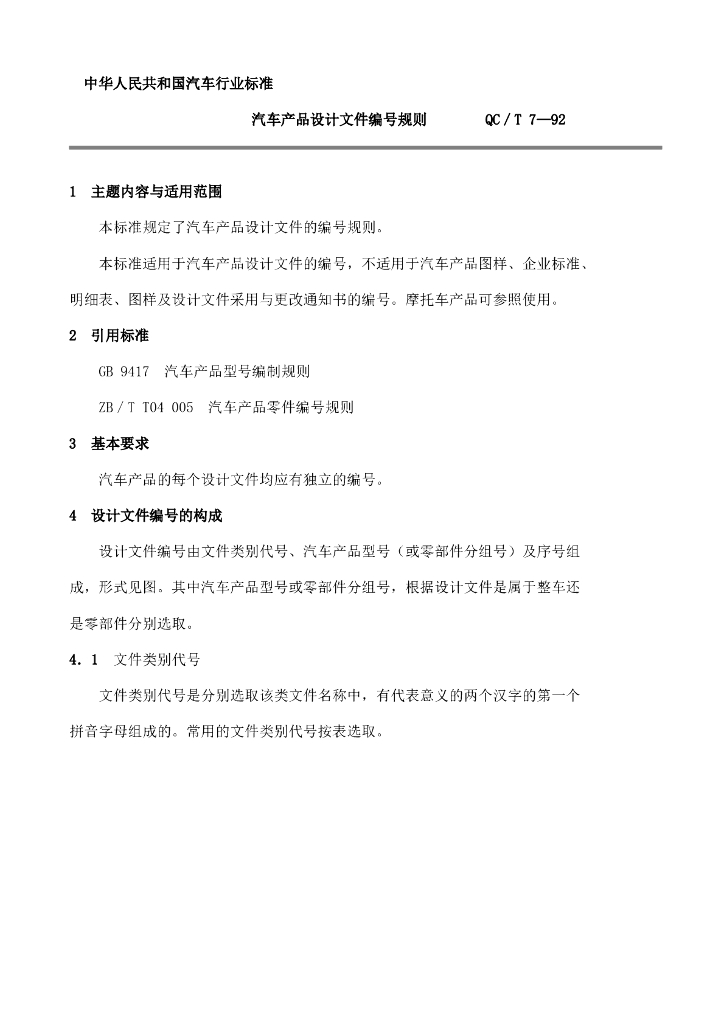

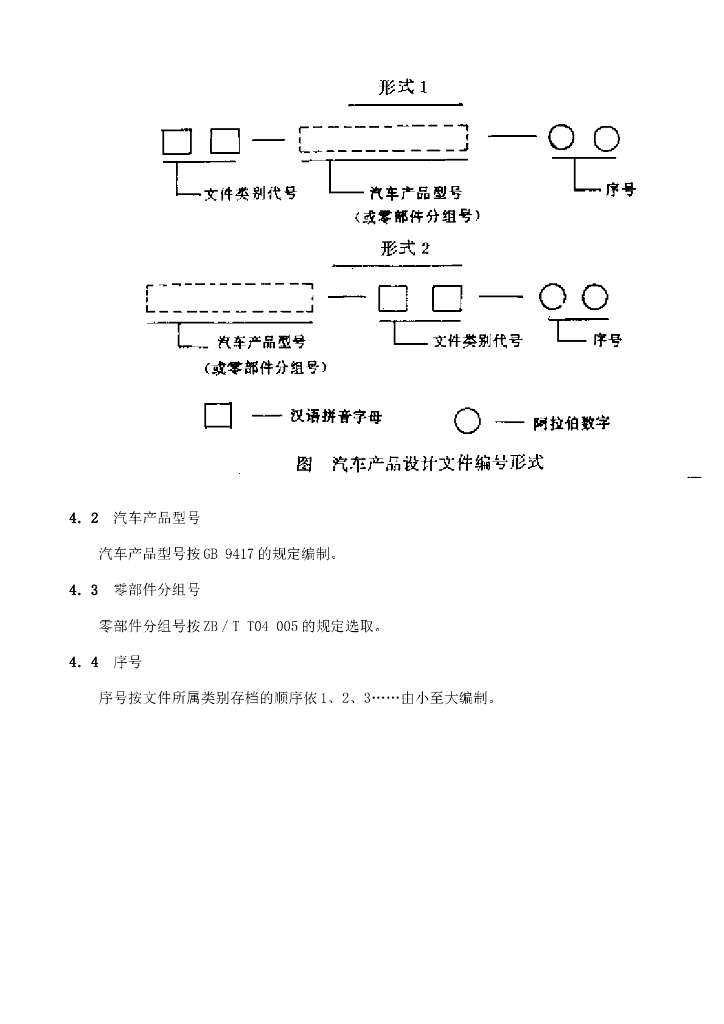

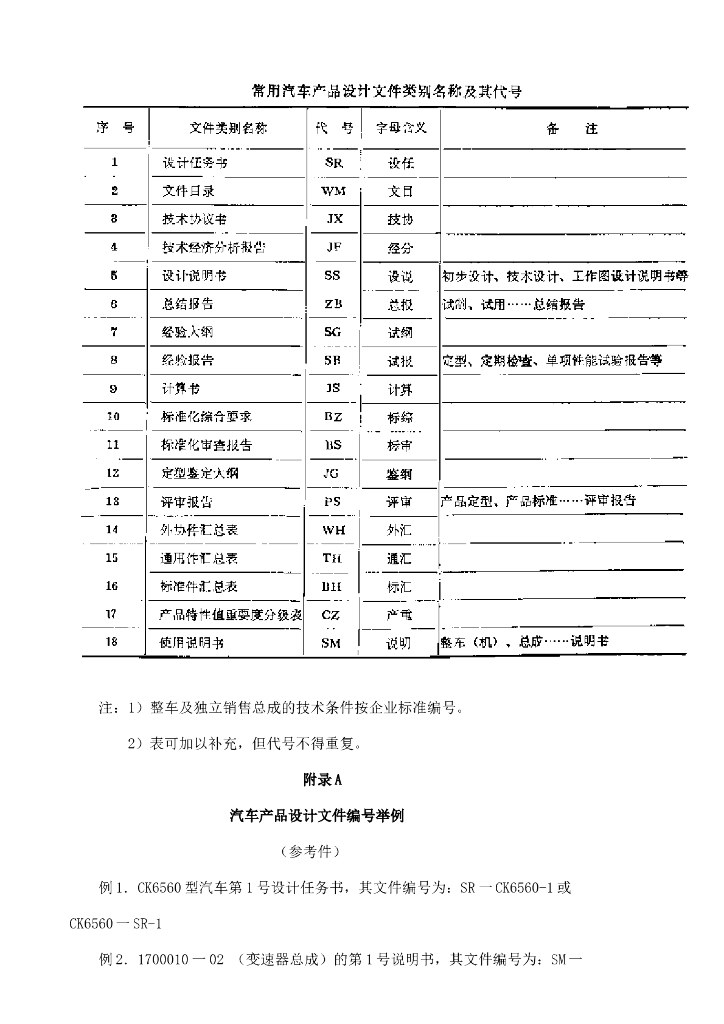

QC/T 7-92.1主题内容与适用范围QC/T 7规定了汽车产品设计文件的编号规则。QC/T 7适用于汽车产品设计文件的编号，不适用于汽车产品图样、企业标准、明细表、图样及设计文件采用与更改通知书的编号。摩托车产品可参照使用。2引用标准GB 9417汽车产品型号编制规则IB/TT04005汽车产品零件编号规则3基本要求汽车产品的每个设计文件均应有独立的编号。4设计文件编号的构成设计文件编号由文件类别代号、汽车产品型号(或零部件分组号)及序号组成，形式见图。其中汽车产品型号或零部件分组号，根据设计文件是属于整车还是零部件分别选取。4.1文件类别代号文件类别代号是分别选取该类文件名称中，有代表意义的两个汉字的第一个拼音字母组成的。常用的文件类别代号按表选取。4.2汽车产品型号汽车产品型号按GB 9417 的规定编制。4.3零部件分组号零部件分组号按ZB/T T04 005 的规定选取。4.4序号序号按文件所属类别存档的顺序依1、2、...由小至大编制。汽车产品设计文件编号举例(参考件)例1. CK6560型汽车第1号设计任务书，其文件编号为: SR - CK6560-1或CK6560一SR- 1例2.1700010-02 (变速器总成) 的第1号说明书，其文件编号为: sM一1700-1或1700一SM- 1附加说明:本标准由中国汽车工业总公司提出。本标准由全国汽车标准化技术委员会归口。本标准由中国汽车技术研究中心组织起草。本标准主要起草人:李传禹、刘力、陈东、朱锡全。
