汽车用分电器技术条件

基础信息

标准简介

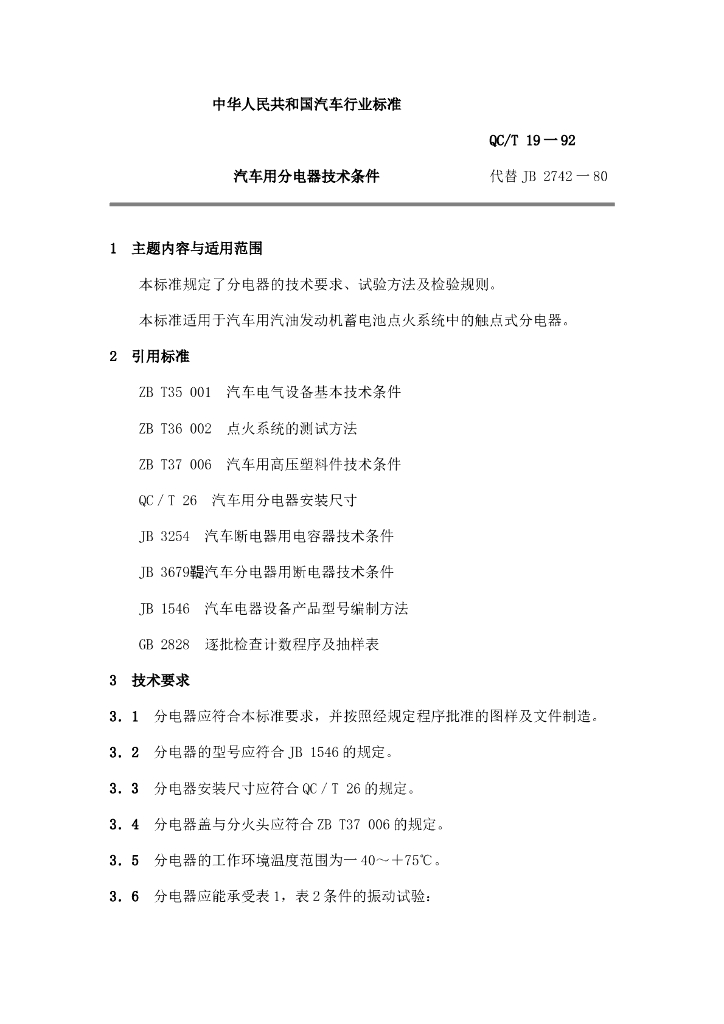

QC/T 19-92.1主题内容与适用范围QC/T 19规定了分电器的技术要求、试验方法及检验规则。QC/T 19适用于汽车用汽油发动机蓄电池点火系统中的触点式分电器。2引用标准ZB T35 001汽车电 气设备基本技术条件ZB T36 002点火系统的测试方法ZBT37006汽车用高压塑料件技术条件QC/T 26汽车用分电器安装尺寸JB 3254汽车断电器用电容器技术条件JB 3679 汽车分电器用断电器技术条件JB 1546汽车电器设备产品型号编制方法GB 2828逐批检查计数程 序及抽样表3技术要求3.1分电器应符合本标准要 求，并按照经规定程序批准的图样及文件制造。3.2分电器的型号应符合JB 1546的规定。.3.3分电器安装尺寸应符合 QC/T 26的规定。3.4分电器盖与分火头应符合ZB T37 006的规定。3.5分电器的工作环境温度范围为一40~+ 75C。3. 6分电器应能承受表1，表2条件的振动试验:3.7分电器的外表面上不得有磕碰伤痕。外壳油漆层应均匀、无气泡、空白堆积和流溢现象，与被覆盖的表面结合牢固，经规定的试验后无皱缩和起层现象。3.8分电器与分火头应牢固地装在相应位置上，且能方便地拆装。3.9分电器与相应的点火线圈共同工作，在点火线圈产生最高电压的转速、分电器旁电极输出开路的情况下应能工作5min。3.10分电器与相应的点火线圈共同工作，分电器轴按规定的最高转速旋转时，应保证在间隙为7mm的三针放电器上连续发火而无断电现象。3.11分电器发火间隔角度应均匀，以任一-缸为基准， 其余各缸发火角度的偏差应不大于士1.5°。3.12分电器离心提前机构的工作特性 应符合该产品技术条件的规定。3.13分电器真空提前机构应符合下列规定。3.13. 1真空提前机构的工作特性 应符合该产品技术条件的规定。
