汽车用气压式制动灯开关技术条件

基础信息

标准简介

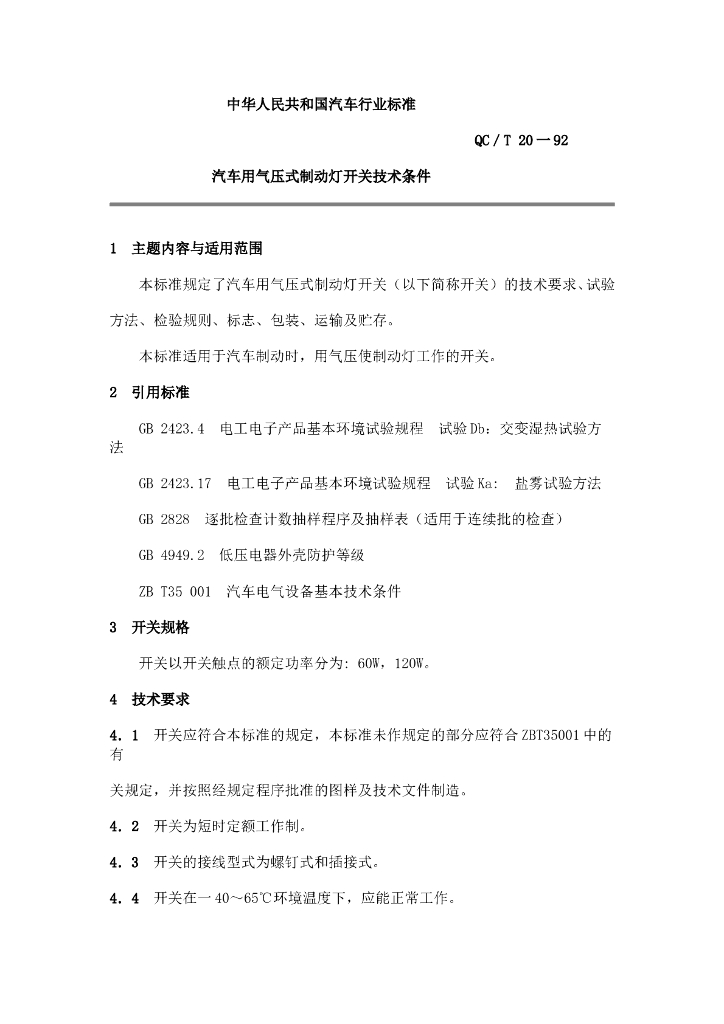

QC/T 20-92.1主题内容与 适用范围QC/T 20规定了汽车用气压式制动灯开关(以下简称开关)的技术要求、试验方法、检验规则、标志、包装、运输及贮存。QC/T 20适用于汽车制动时，用气压使制动灯工作的开关。2引用标准GB 2423.4电工 电子产品基本环境试验规程试验Db:交变湿热试验方法GB 2423.17电工 电子产品基本环境试验规程试验Ka: 盐雾试验方法GB 2828逐批检查计数抽样程序及 抽样表(适用于连续批的检查)GB 4949.2 低压电器外壳防护等级ZB T35 001汽车电气设备基本技术条件3开关规格开关以开关触点的额定功率分为: 60W， 120W。4技术要求4.1开关应符合本标准的规定， 本标准未作规定的部分应符合ZBT35001中的关规定，并按照经规定程序批准的图样及技术文件制造。4.2开关为短时定额工作制。4.3开关的接线型式为螺钉式和插接式。4.4开关在一 40~65C环境温度下， 应能正常工作。4.5开关防护等级为IP 54。4.6开关应能经受上下，左右，前后三方向的定频振动试验及上下方向的扫频振动试验，试验参数如表1和表2所示。开关经振动试验后，其外表不应有裂纹;紧固件应无松动,基本性能和气密性应分别符合本标准4.9条和4.10条规定。4.7外观开关的外壳及绝缘座应无裂纹及有害的缺陷;外壳与绝缘座的铆接处不得松动;黑色金属的零件应有可靠的防腐蚀层。4.8强度4. 8.1开关的安装接头应能承受50N . m的拧紧力矩，而无损伤。
