汽车与挂车气压控制装置台架试验方法

基础信息

标准简介

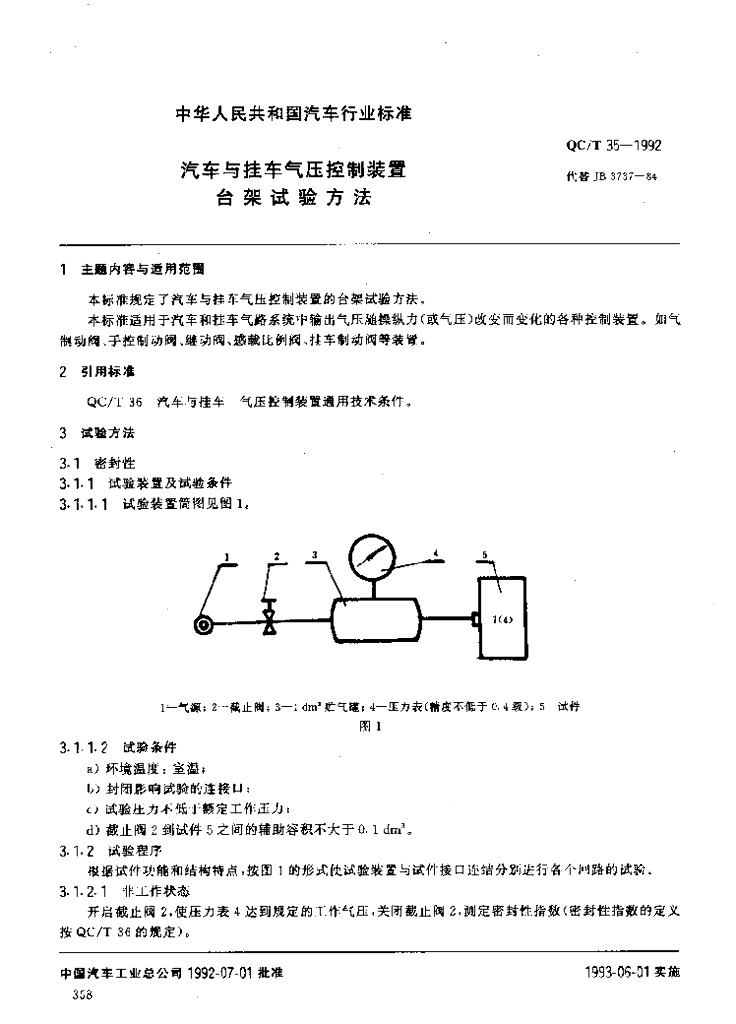

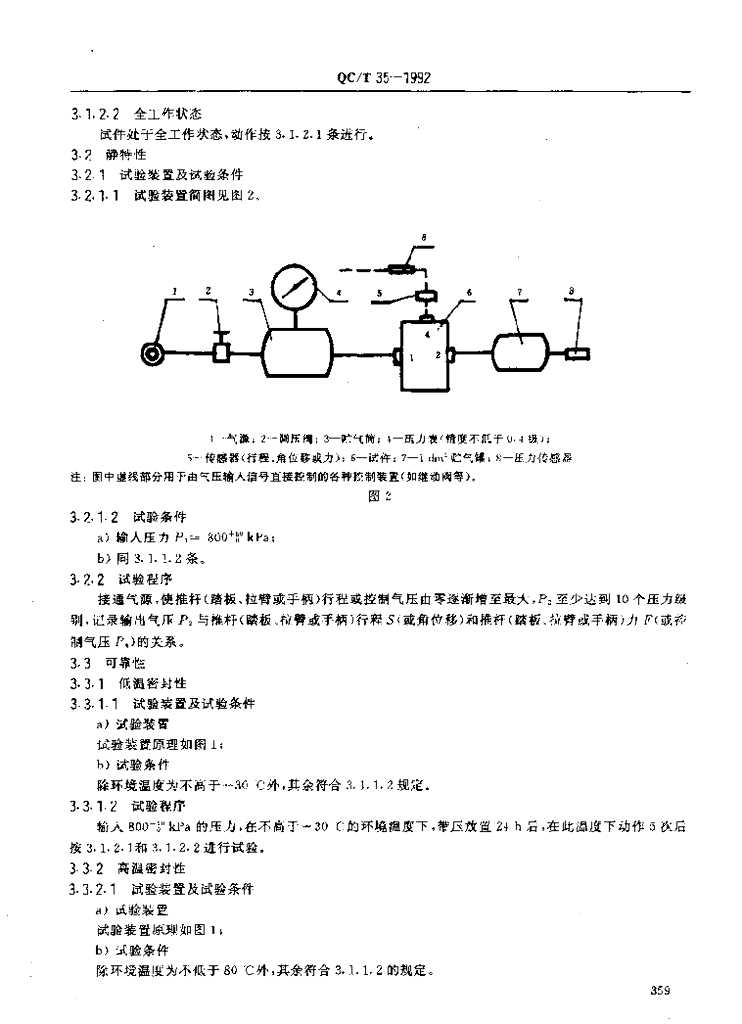

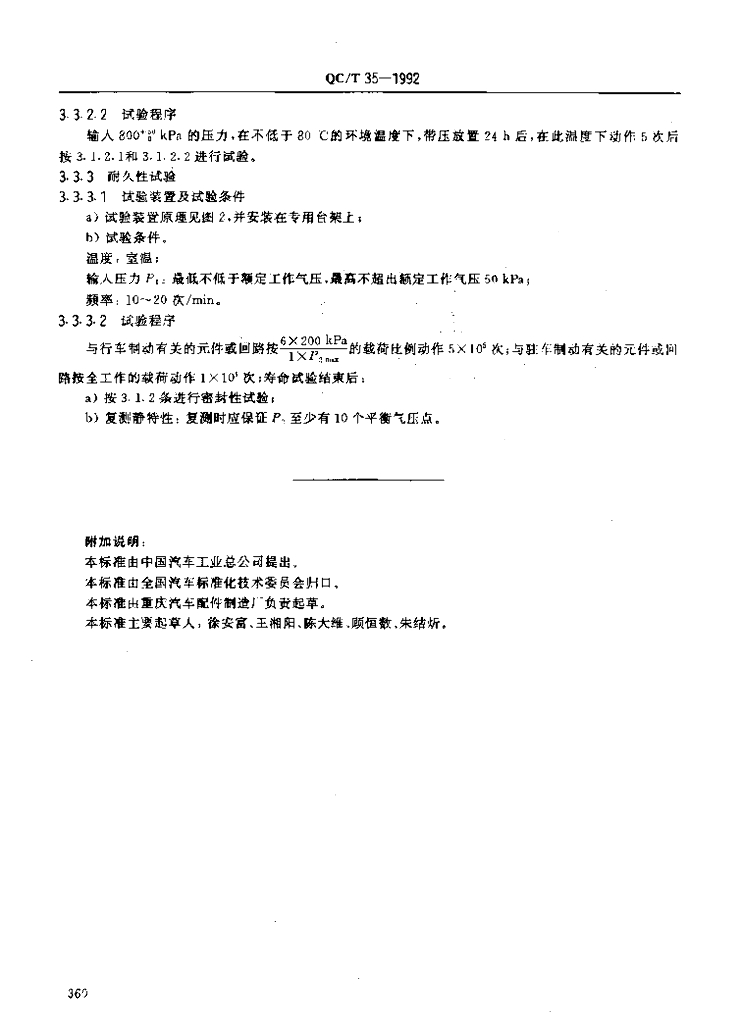

QC/T 35-1992. 1主题内容与适用范围 QC/T 35规定了汽车与挂车气压控制装置的台架试验方法。 QC/T 35适用于汽车和挂车气路系统中输出气压随操纵力(或气压)改变而变化的各种控制装置。如气制动阀、手控制动阀、继动阀、感载比例阀、挂车制动阀等装置。 2引用标准 QC/T 36汽车与挂车气压 控制装置通用技术条件。 3试验方法 3.1密 封性 3.1.1试验装置及试验条件 3.1.1.1 试验装置简图见图1。 3.1.1.2 试验条件 a)环境温度:室温; b)封闭影响试验的连接口; c)试验压力不低于额定工作压力; d)截止阀2到试件5之间的辅助容积不大于0.1 dm'。 3.1.2试验 程序 根据试件功能和结构特点,按图1的形式使试验装置与试件接口连结分别进行各个回路的试验。 3.1.2.1 非工作状态 开启截止阀2,使压力表4达到规定的工作气压,关闭截止阀2,测定密封性指数(密封性指数的定义按QC/T 36的规定)。 3.1.2.2 全工作状态 试件处于全工作状态，动作按3. 1.2.1条进行。 3.2静特性 3.2.1试验装置及试验条件 3.2.1.1试验装置简图见图2。 3.2. 1.2 试验条件 b)同3.1.1.2条。 3.2.2 试验程序 接通气源,使推杆(踏板、拉臂或手柄)行程或控制气压由零逐渐增至最大,P:至少达到10个压力级别,记录输出气压P2与推杆(踏板、拉臂或手柄)行程S(或角位移)和推杆(踏板、拉臂或手柄)力F(或控制气压P,)的关系。
