汽车盘式制动器摩擦块试验后表面和材料缺陷的评价

基础信息

标准简介

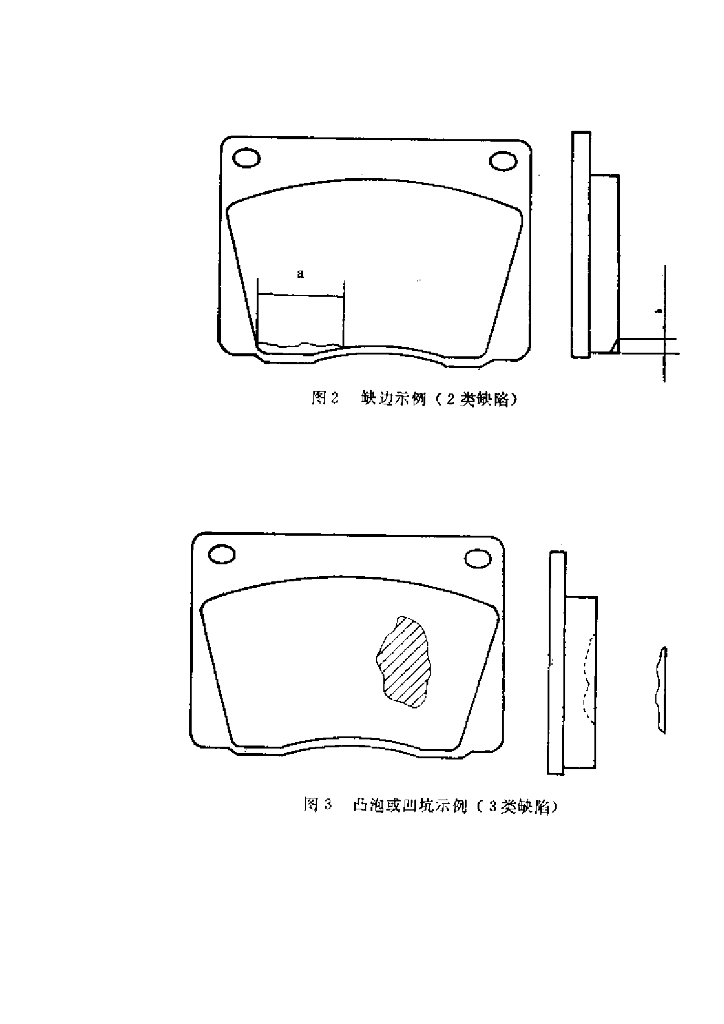

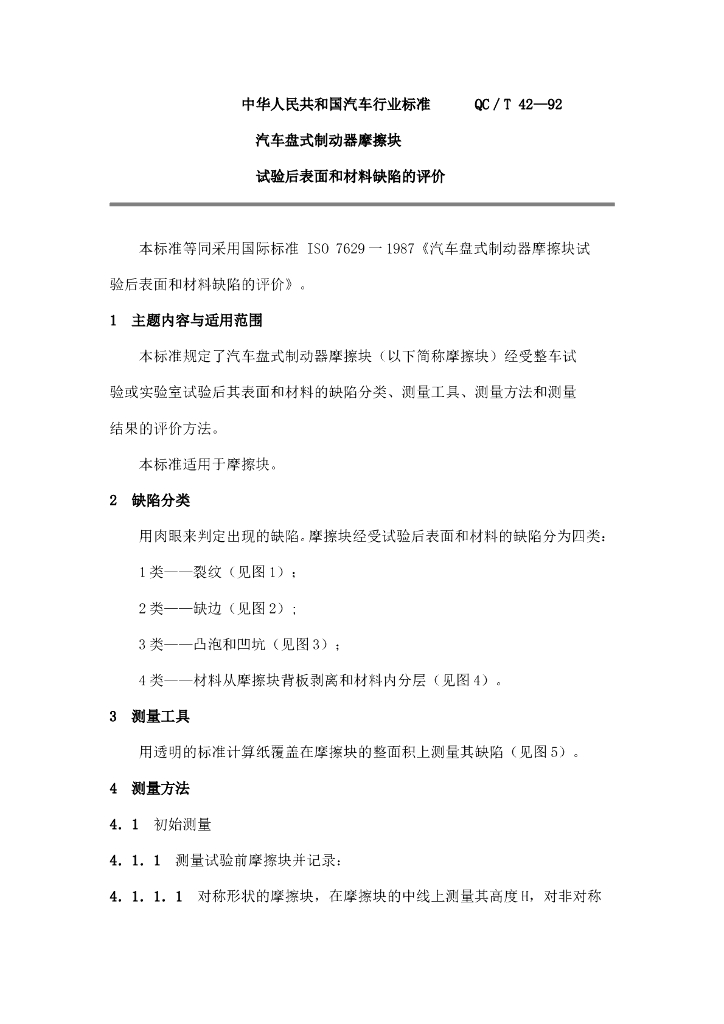

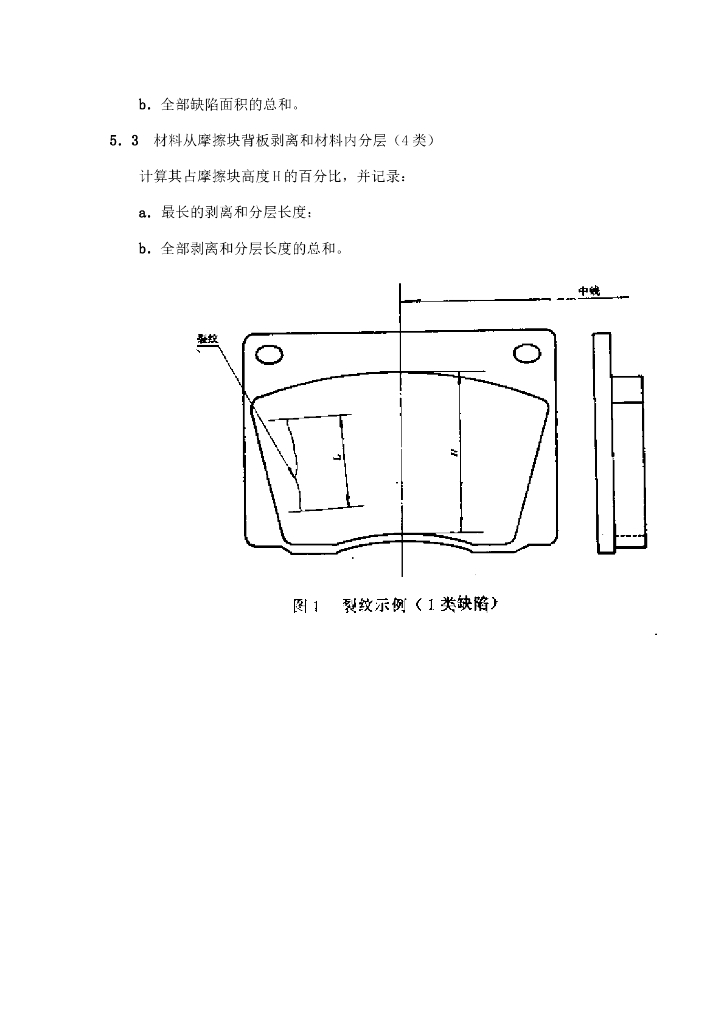

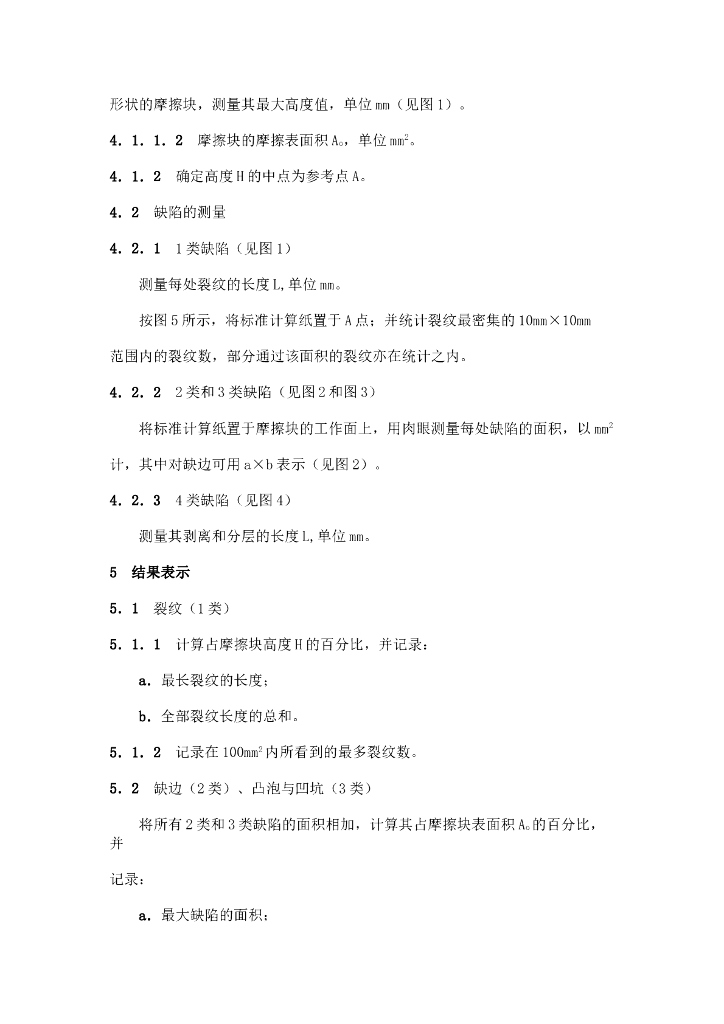

QC/T 42-92.本标准等同采用国际标准IS0 7629- 1987《汽车盘式制动器摩擦块试验后表面和材料缺陷的评价》。1主 题内容与适用范围QC/T 42规定了汽车盘式制动器摩擦块(以下简称摩擦块)经受整车试验或实验室试验后其表面和材料的缺陷分类、测量工具、测量方法和测量结果的评价方法。QC/T 42适用于摩擦块。2缺陷分类 .用肉眼来判定出现的缺陷。摩擦块经受试验后表面和材料的缺陷分为四类:1类一裂纹(见图1) ;2类---缺边(见图2):3类一凸泡和凹坑(见图3) ;4类一材料从摩擦块背板剥离和材料内分层(见图4)。3测堡工具用透明的标准计算纸覆盖在摩擦块的整面积上测里其缺陷(见图5)。4则里方法4.1初始测童4.1.1测量试验前摩擦块并记录:4.1.1.1对称形状的摩擦块，在摩擦块的中线上测童其高度H，对非对称.形状的摩擦块，测量其最大高度值，单位m (见图1)。4.1.1.2摩擦块的摩擦表面积A，单位m2。4. 1. 2确定高度H的中点为参考点Ao4.2缺陷的测量4.2.11类缺陷(见图1)测童每处裂纹的长度L,单位m。按图5所示，将标准计算纸置于A点;并统计裂纹最密集的10mmX 10mm范围内的裂纹数，部分通过该面积的裂纹亦在统计之内。4.2.22类和3类缺陷(见图2和图3)将标准计算纸置于摩擦块的工作面上，用肉眼测量每处缺陷的面积，以mi计，其中对缺边可用aXb表示(见图2)。4.2.3 4类缺陷(见图4)测童其剥离和分层的长度L,单位mmo5结果表示5.1裂纹(1类)5.1. 1计算占摩擦块高度H的百分比，并记录:a.最长裂纹的长度;
