汽车风窗玻璃气动刮水器型式与尺寸

基础信息

标准简介

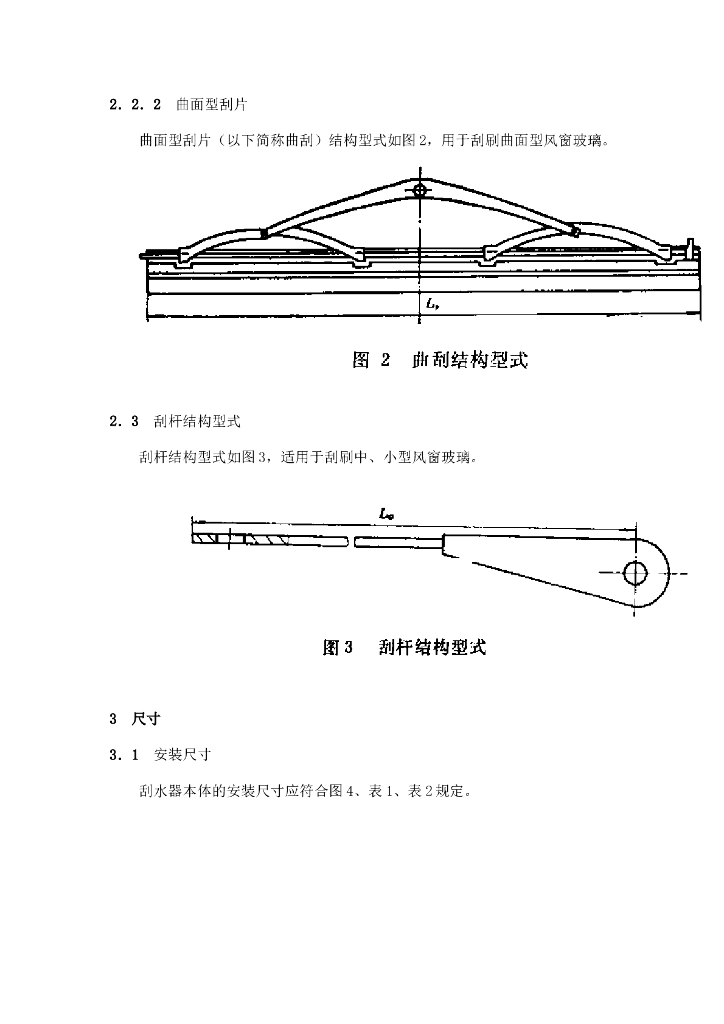

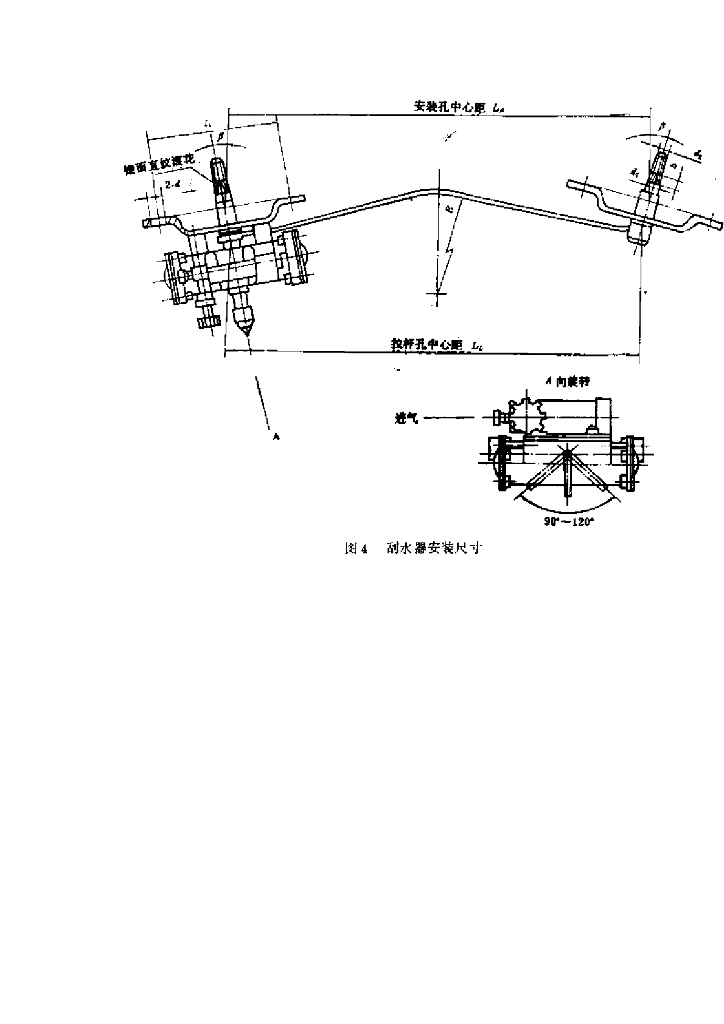

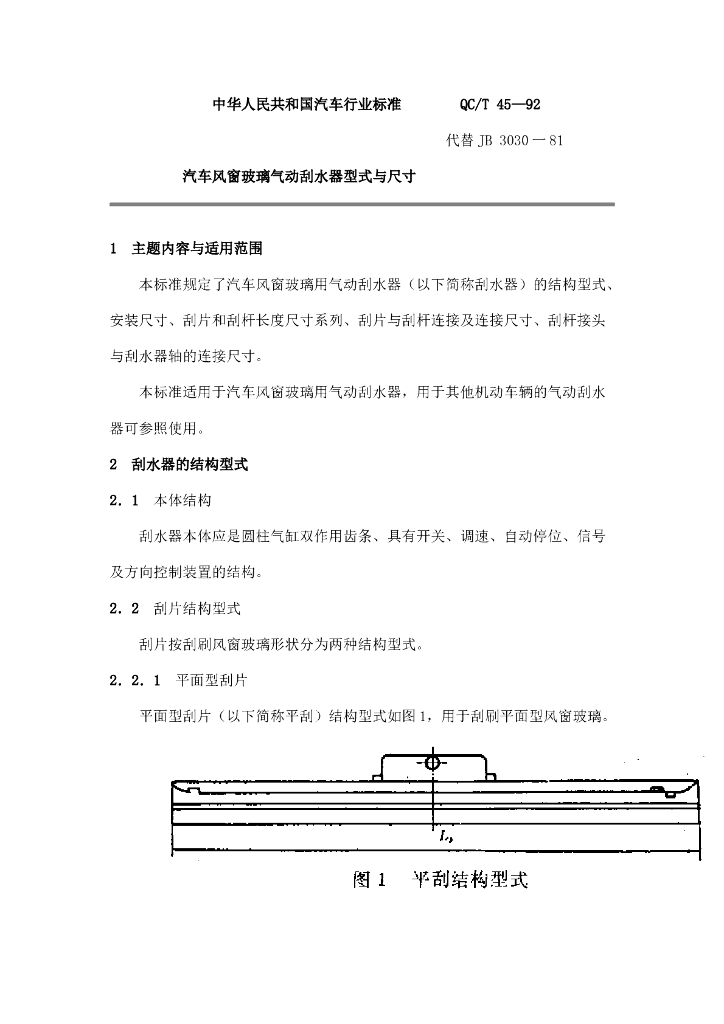

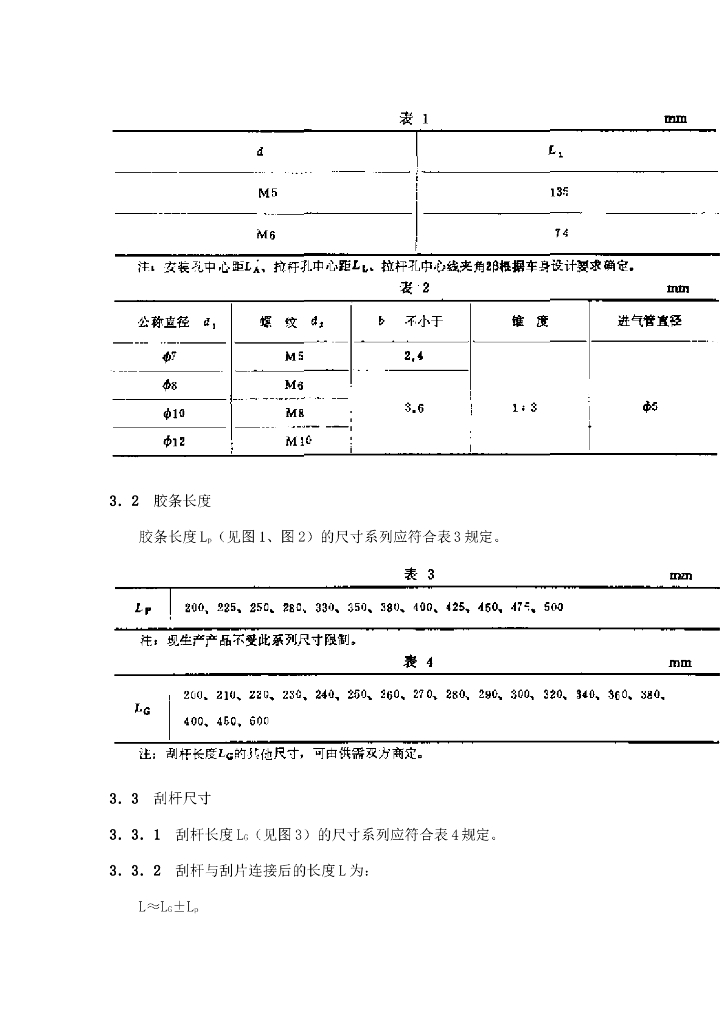

QC/T 45-92.1主 题内容与适用范围QC/T 45规定了汽车风窗玻璃用气动刮水器(以下简称刮水器)的结构型式、安装尺寸、刮片和刮杆长度尺寸系列、刮片与刮杆连接及连接尺寸、刮杆接头与刮水器轴的连接尺寸。QC/T 45适用于汽车风窗玻璃用气动刮水器，用于其他机动车辆的气动刮水器可参照使用。2刮水器的结构型式2. 1本体结构刮水器本体应是圆柱气缸双作用齿条、具有开关、调速、自动停位、信号及方向控制装置的结构。2.2刮片结构型式刮片按刮刷风窗玻璃形状分为两种结构型式。2.2. 1平面型刮片平面型刮片(以下简称平刮)结构型式如图1，用于刮刷平面型风窗玻璃。2.2. 2曲面型刮片曲面型刮片(以下简称曲刮)结构型式如图2，用于刮刷曲面型风窗玻璃。2.3刮杆结构型式刮杆结构型式如图3，适用于刮刷中、小型风窗玻璃。3尺寸3.1安装尺寸刮水器本体的安装尺寸应符合图4、表1、表2规定。3. 2胶条长度胶条长度L。(见图1、图2)的尺寸系列应符合表3规定。3.3刮杆尺寸3. 3. 1刮杆长度Lc (见图3)的尺寸系列应符合表4规定。3.3.2刮杆与刮片连接后的长度L为:3. 4刮杆与刮片连接及连接尺寸3. 4. 1刮杆与刮片的连接分为两种型式。a.插入式连接;b.弯钩式连接。3.4.2插入式连接尺寸应符合图5、 图6、表5规定。3. 4.3弯钩式连接尺寸应符合图7、表5规定。注:有特殊要求时，允许采用其他型式与尺寸，由供需双方商定。
