汽车风窗玻璃电动刮水器型式与尺寸

基础信息

标准简介

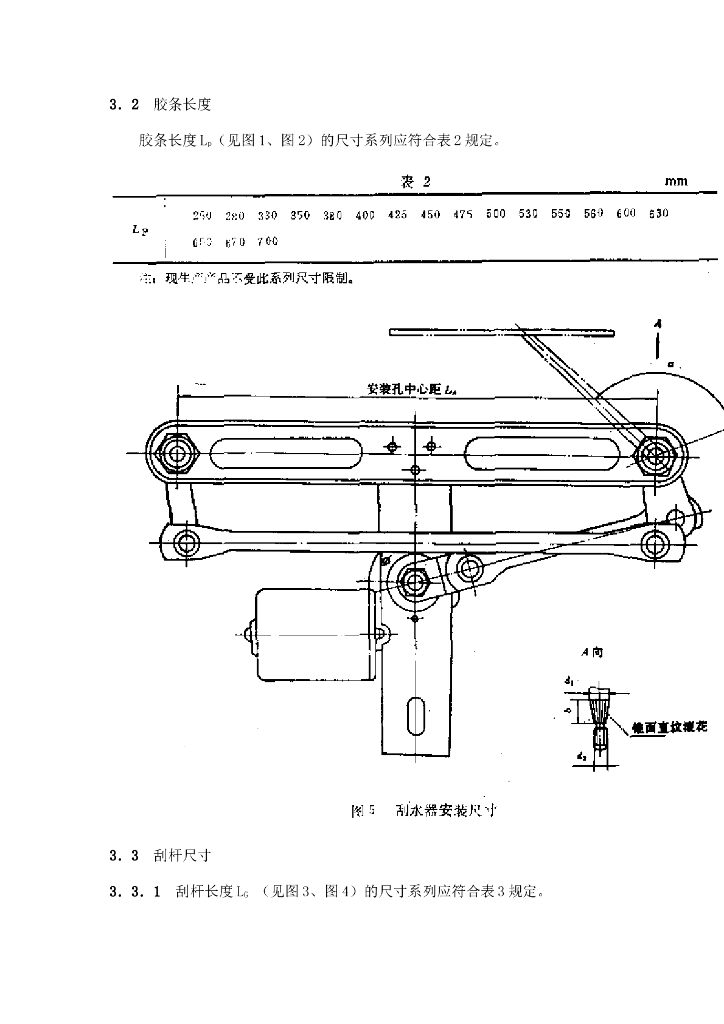

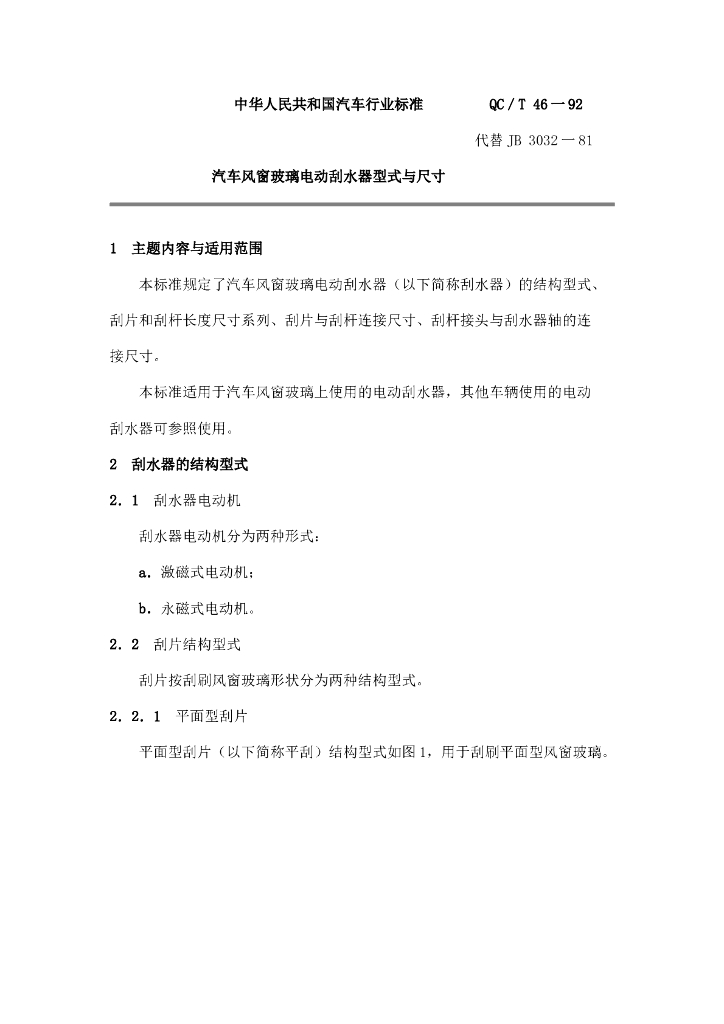

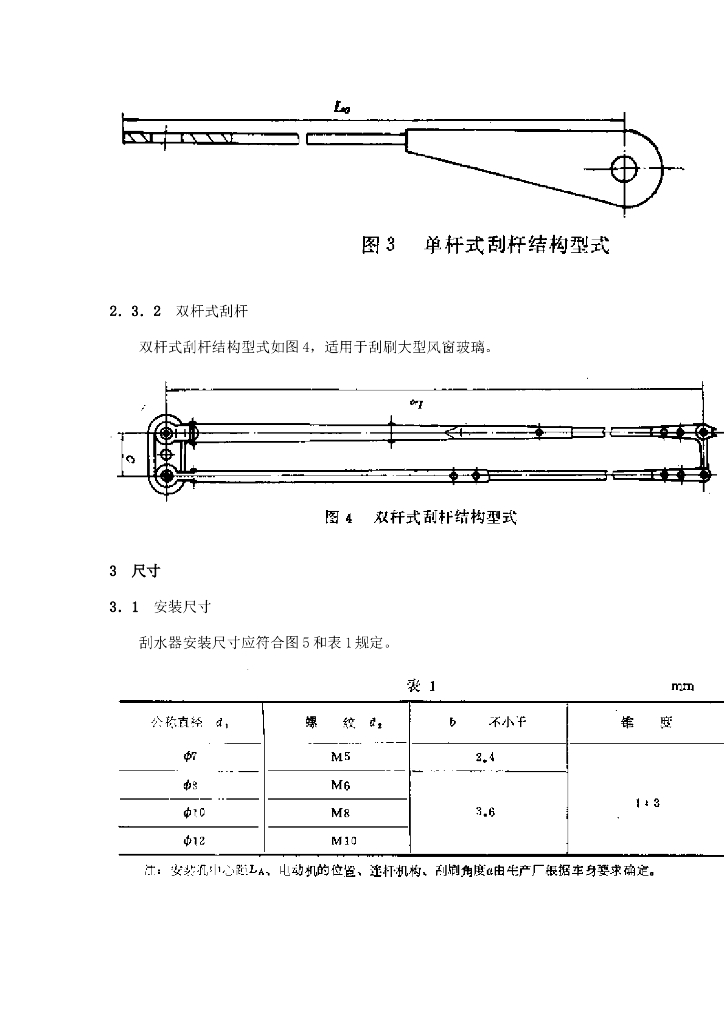

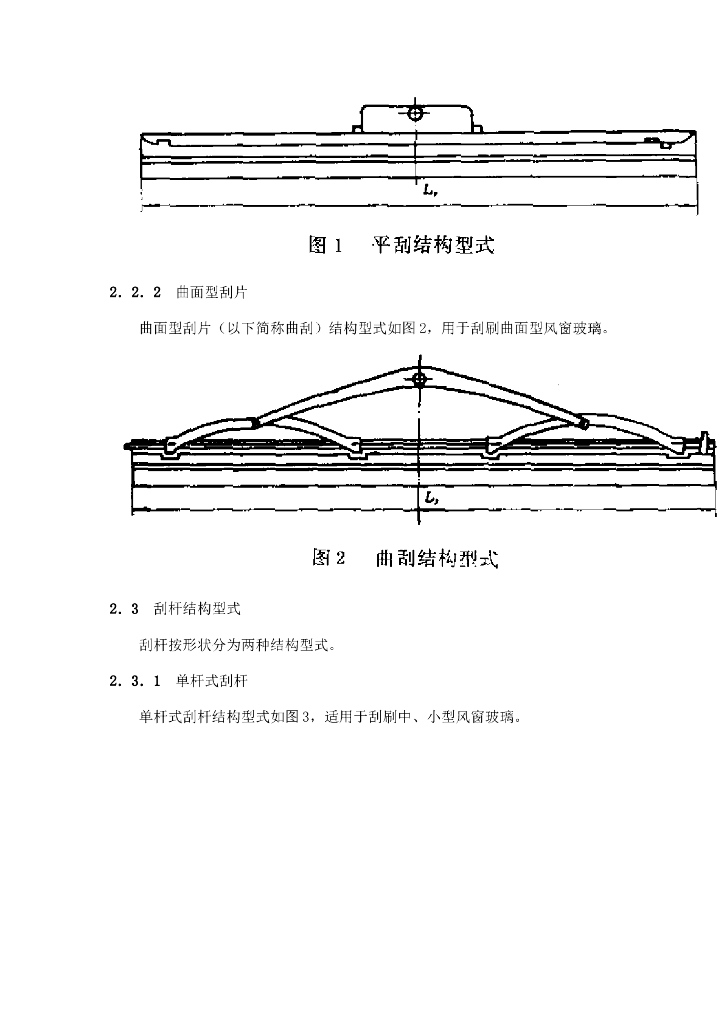

QC/T 46-92.1主题内容与 适用范围QC/T 46规定了汽车风窗玻璃电动刮水器( 以下简称刮水器)的结构型式、刮片和刮杆长度尺寸系列、刮片与刮杆连接尺寸、刮杆接头与刮水器轴的连接尺寸。QC/T 46适用于汽车风窗玻璃上使用的电动刮水器，其他车辆使用的电动刮水器可参照使用。2刮水器的结构型式2.1刮水器 电动机刮水器电动机分为两种形式:a.激磁式电动机;b.永磁式电动机。2.2刮片结构型式刮片按刮刷风窗玻璃形状分为两种结构型式。2.2. 1平面型刮片平面型刮片(以下简称平刮)结构型式如图1,用于刮刷平面型风窗玻璃。2.2. 2曲面型刮片曲面型刮片(以下简称曲刮)结构型式如图2，用于刮刷曲面型风窗玻璃。2.3刮杆结构型式刮杆按形状分为两种结构型式。2. 3. 1单杆式刮杆单杆式刮杆结构型式如图3，适用于刮刷中、小型风窗玻璃。2.3. 2双杆式刮杆双杆式刮杆结构型式如图4，适用于刮刷大型风窗玻璃。3尺寸3.1安装尺寸刮水器安装尺寸应符合图5和表1规定。3.3.3双杆式刮杆宽度C (见图4)为40、45、60mm。注:新产品不推荐采用C= 45mm的尺寸。3. 4刮杆与刮片连接及连接尺寸3. 4. 1刮杆与刮片的连接分为两种型式。a.插入式连接;b.弯钩式连接。3. 4.2插入式连接尺寸应符合图6、图7、表4规定。3.4. 3弯钩式连接尺寸应符合图8、表4规定。注:有特殊要求时，允许采用其他型式与尺寸，由供需双方商定。3.5刮杆接头与刮水器轴的连接尺寸刮杆接头与刮水器轴的连接尺寸应符合图9和表5规定。
