汽车座椅动态舒适性试验方法

基础信息

标准简介

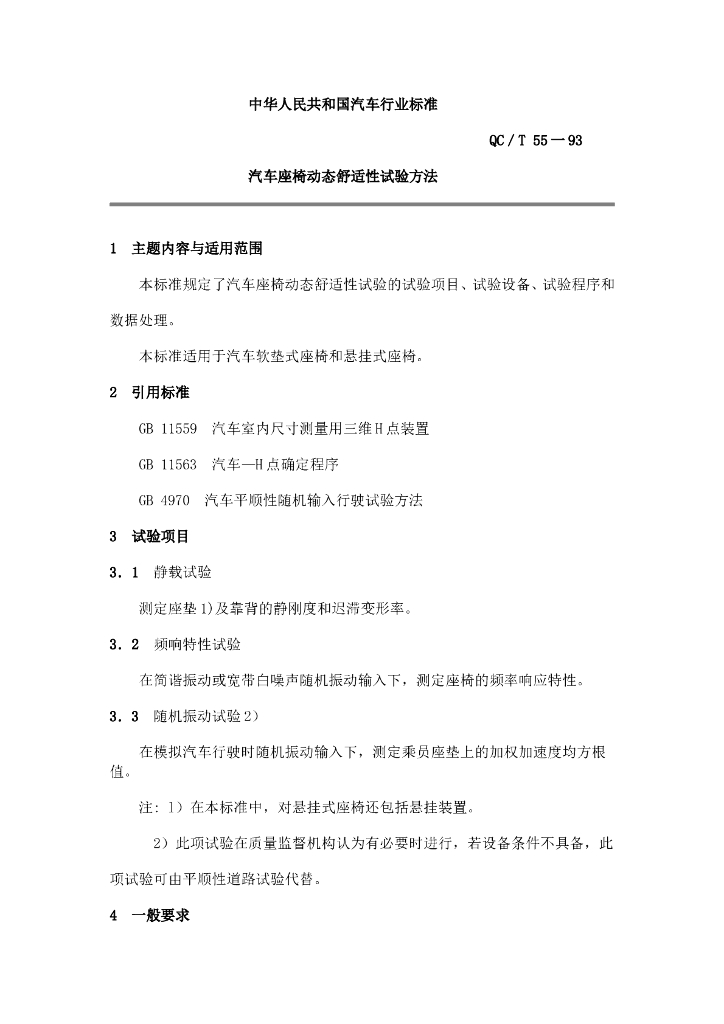

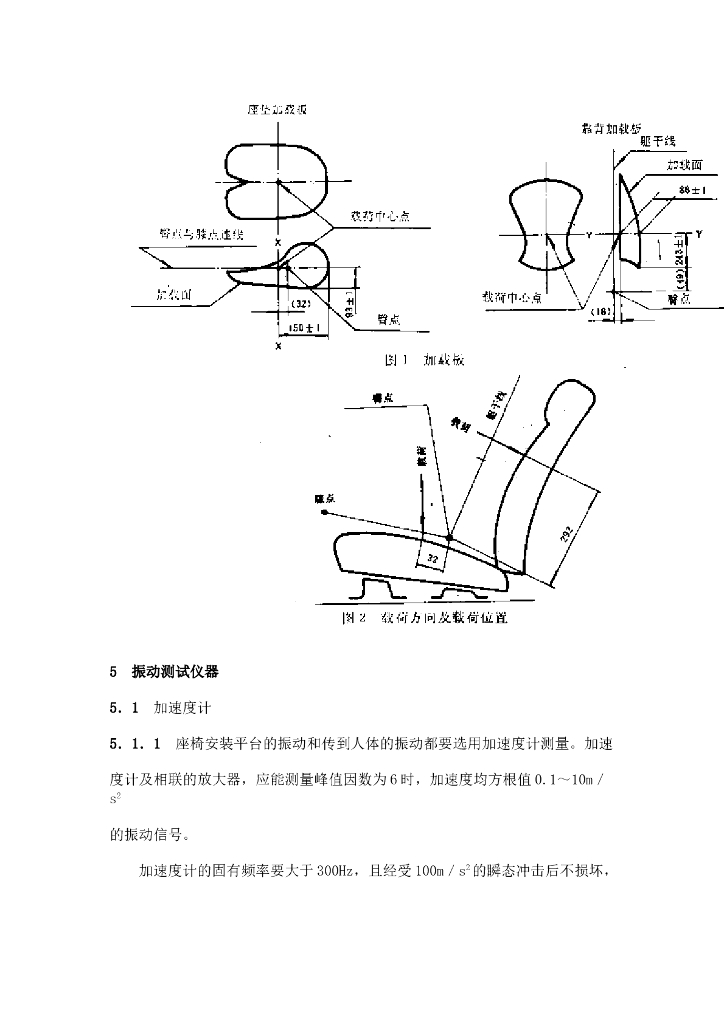

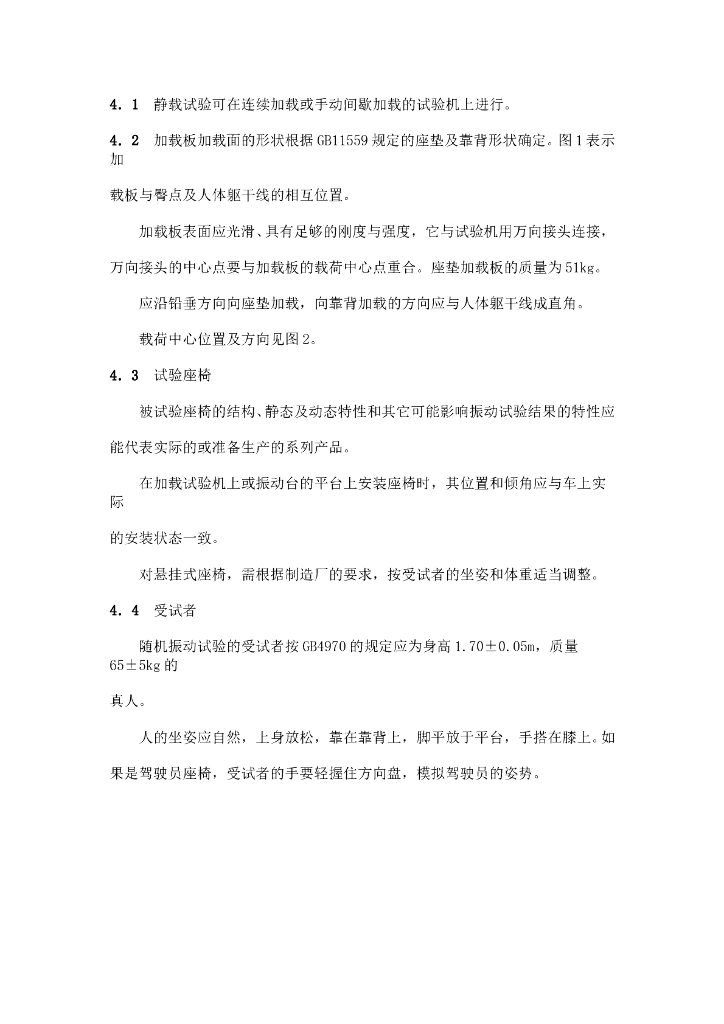

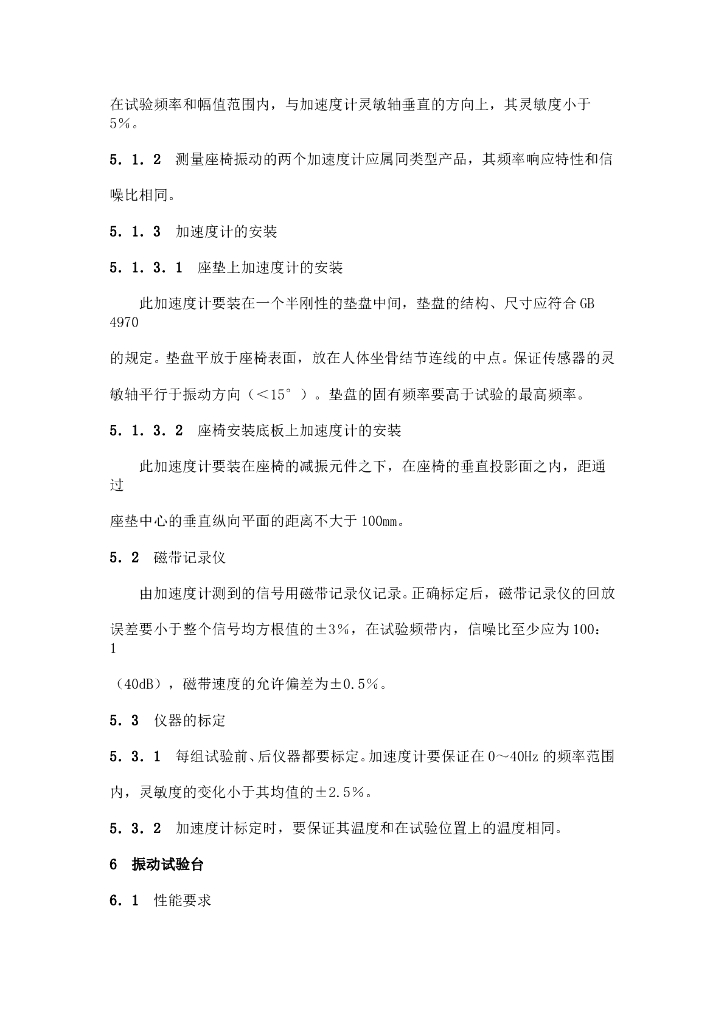

 中华人民共和国汽车行业标准 QC／T 55一93 汽车座椅动态舒适性试验方法 1 主题内容与适用范围 本标准规定了汽车座椅动态舒适性试验的试验项目、试验设备、试验程序和 数据处理。 本标准适用于汽车软垫式座椅和悬挂式座椅。 2 引用标准 GB 11559 汽车室内尺寸测量用三维H点装置 GB 11563 汽车—H点确定程序 GB 4970 汽车平顺性随机输入行驶试验方法 3 试验项目 3．1 静载试验 测定座垫1)及靠背的静刚度和迟滞变形率。 3．2 频响特性试验 在简谐振动或宽带白噪声随机振动输入下，测定座椅的频率响应特性。 3．3 随机振动试验2） 在模拟汽车行驶时随机振动输入下，测定乘员座垫上的加权加速度均方根值。 注: l）在本标准中，对悬挂式座椅还包括悬挂装置。 2）此项试验在质量监督机构认为有必要时进行，若设备条件不具备，此 项试验可由平顺性道路试验代替。 4 一般要求 4．1 静载试验可在连续加载或手动间歇加载的试验机上进行。 4．2 加载板加载面的形状根据GB11559规定的座垫及靠背形状确定。图1表示加 载板与臀点及人体躯干线的相互位置。 加载板表面应光滑、具有足够的刚度与强度，它与试验机用万向接头连接， 万向接头的中心点要与加载板的载荷中心点重合。座垫加载板的质量为51kg。 应沿铅垂方向向座垫加载，向靠背加载的方向应与人体躯干线成直角。 载荷中心位置及方向见图2。 4．3 试验座椅 被试验座椅的结构、静态及动态特性和其它可能影响振动试验结果的特性应 能代表实际的或准备生产的系列产品。 在加载试验机上或振动台的平台上安装座椅时，其位置和倾角应与车上实际 的安装状态一致。 对悬挂式座椅，需根据制造厂的要求，按受试者的坐姿和体重适当调整。 4．4 受试者 随机振动试验的受试者按GB4970的规定应为身高1.70±0.05m，质量65±5kg的 真人。 人的坐姿应自然，上身放松，靠在靠背上，脚平放于平台，手搭在膝上。如 果是驾驶员座椅，受试者的手要轻握住方向盘，模拟驾驶员的姿势。 5 振动测试仪器 5．1 加速度计 5．1．1 座椅安装平台的振动和传到人体的振动都要选用加速度计测量。加速 度计及相联的放大器，应能测量峰值因数为6时，加速度均方根值0.1～10m／s2 的振动信号。 加速度计的固有频率要大于300Hz，且经受100m／s2的瞬态冲击后不损坏， 在试验频率和幅值范围内，与加速度计灵敏轴垂直的方向上，其灵敏度小于5％。 5．1．2 测量座椅振动的两个加速度计应属同类型产品，其频率响应特性和信 噪比相同。 5．1．3 加速度计的安装 5．1．3．1 座垫上加速度计的安装 此加速度计要装在一个半刚性的垫盘中间，垫盘的结构、尺寸应符合GB 4970 的规定。垫盘平放于座椅表面，放在人体坐骨结节连线的中点。保证传感器的灵 敏轴平行于振动方
