汽车气制动系螺旋管

基础信息

标准简介

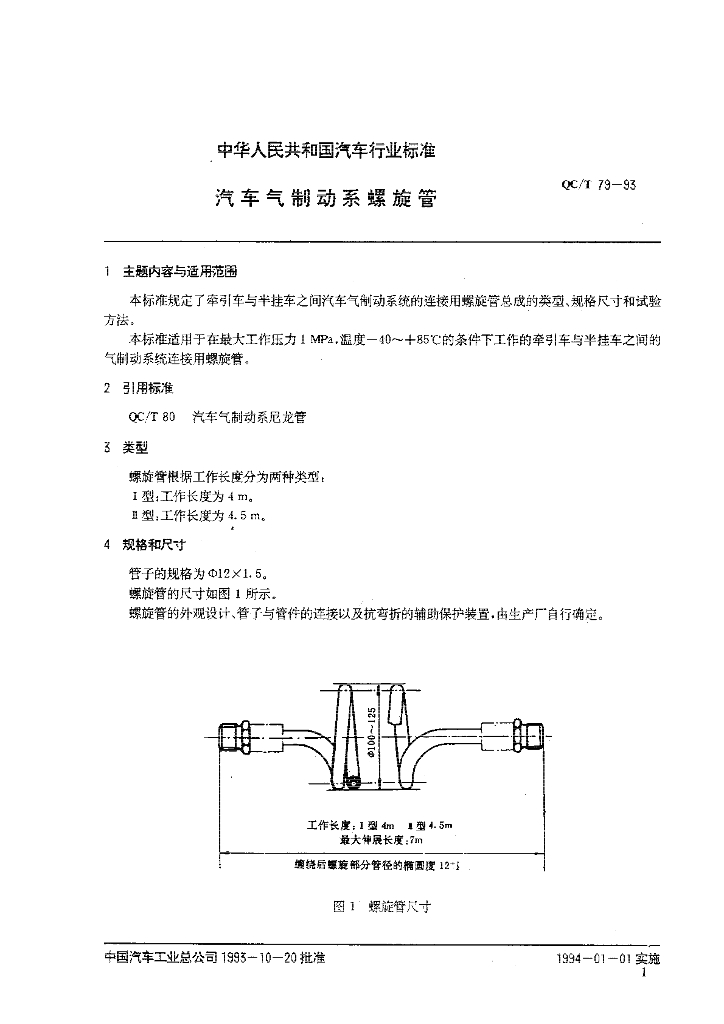

QC/T 79-93. 1主题内容与适用范围 QC/T 79规定了牵引车与半挂车之间汽车气制动系统的连接用螺旋管总成的类型、规格尺寸和试验方法。 QC/T 79适用于在最大工作压力1 MPa,温度- 40~+85C的条件下工作的牵引车与半挂车之间的气制动系统连接用螺旋管。 2引用标准 QC/T 80汽车 气制动系尼龙管 3类型 螺旋管根据工作长度分为两种类型: I型:工作长度为4m. I型:工作长度为4.5 m. 4规格和尺寸 管子的规格为中12X1. 5。 螺旋管的尺寸如图1所示。 螺旋管的外观设计、管子与管件的连接以及抗弯折的辅助保护装置.由生产厂自行确定。 5标记 5.1螺旋管 上必须清晰地、持久地标有下列内容: a本标准号; b.管子规格及材料类型; c. 制造厂标记; d.生产日期。 5.2如果螺旋管 总成生产厂不是管子生产厂,管子标记应符合QC/T 80的要求。 6材料和颜色 绕制螺旋管的管子应用100%的尼龙11原粒料挤出,性能应符合QC/T 80的要求。 螺旋管的颜色通常为红、黄两种。其它颜色由供需双方协商确定。 7在车辆上的安装 在安装、连接和维修过程中,必须采取保护措施,以防损坏。 8试验 所有试验均须采用制造后至少放置3天的螺旋管总成，试验环境温度为23士5C ,相对湿度45%~75%,且管内没有压力负荷。 每项试验均使用不同的试样。
