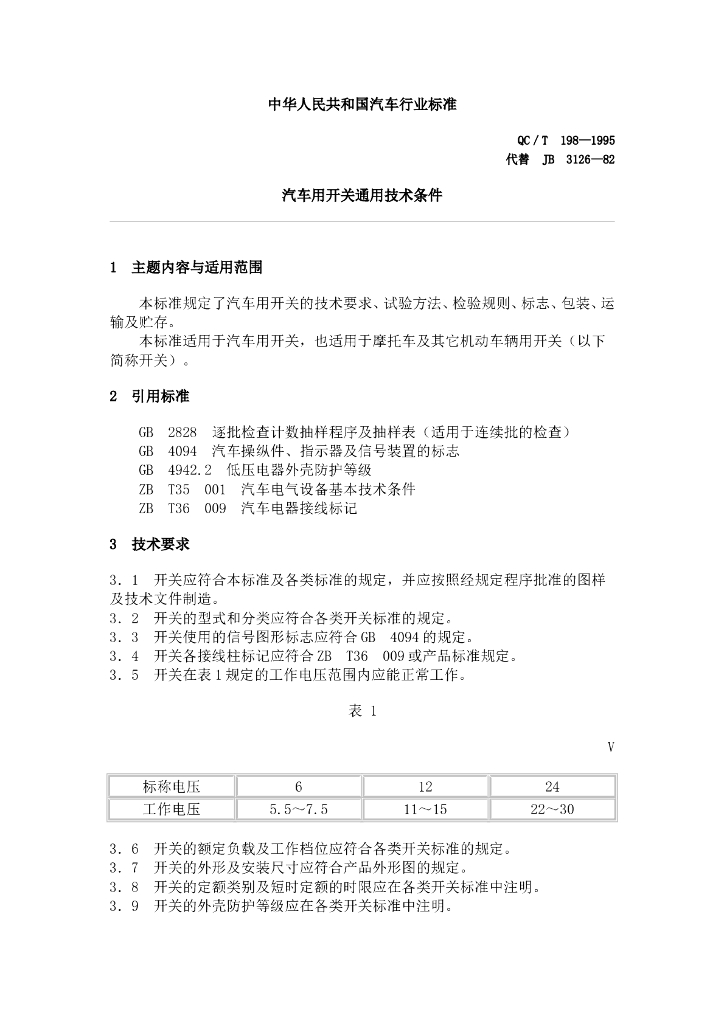

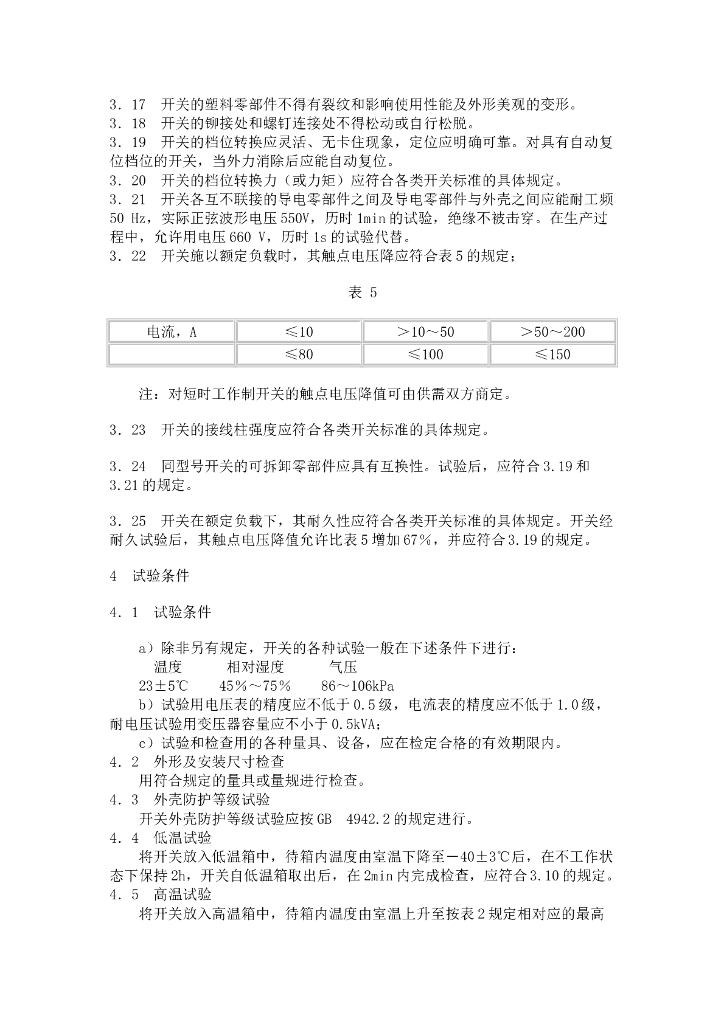

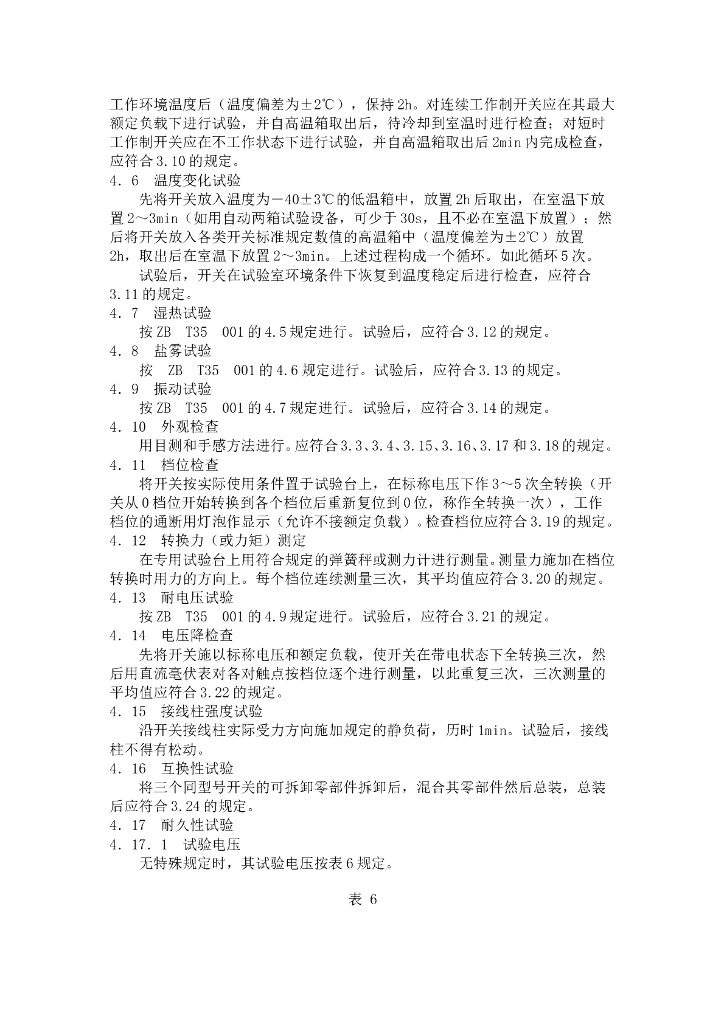

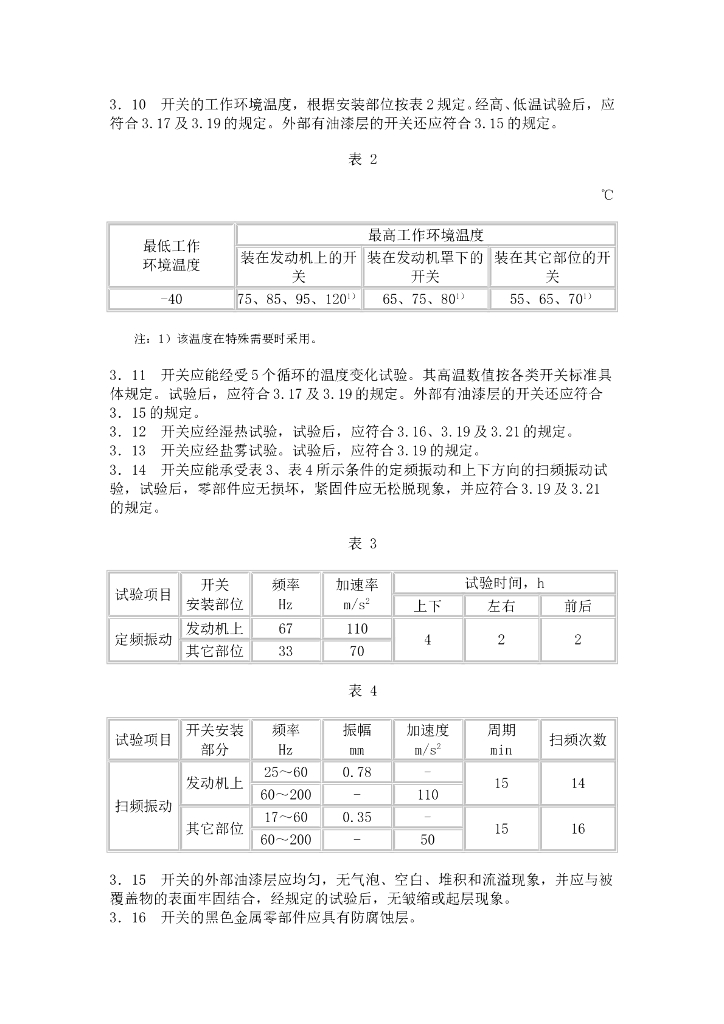

中华人民共和国汽车行业标准 QC／T 198—1995 代替 JB 3126—82 汽车用开关通用技术条件 1 主题内容与适用范围 本标准规定了汽车用开关的技术要求、试验方法、检验规则、标志、包装、运输及贮存。 本标准适用于汽车用开关，也适用于摩托车及其它机动车辆用开关（以下简称开关）。 2 引用标准 GB 2828 逐批检查计数抽样程序及抽样表（适用于连续批的检查） GB 4094 汽车操纵件、指示器及信号装置的标志 GB 4942.2 低压电器外壳防护等级 ZB T35 001 汽车电气设备基本技术条件 ZB T36 009 汽车电器接线标记 3 技术要求 3．1 开关应符合本标准及各类标准的规定，并应按照经规定程序批准的图样及技术文件制造。 3．2 开关的型式和分类应符合各类开关标准的规定。 3．3 开关使用的信号图形标志应符合GB 4094的规定。 3．4 开关各接线柱标记应符合ZB T36 009或产品标准规定。 3．5 开关在表1规定的工作电压范围内应能正常工作。 表 1 V 标称电压 6 12 24 工作电压 5.5～7.5 11～15 22～30 3．6 开关的额定负载及工作档位应符合各类开关标准的规定。 3．7 开关的外形及安装尺寸应符合产品外形图的规定。 3．8 开关的定额类别及短时定额的时限应在各类开关标准中注明。 3．9 开关的外壳防护等级应在各类开关标准中注明。 3．10 开关的工作环境温度，根据安装部位按表2规定。经高、低温试验后，应符合3.17及3.19的规定。外部有油漆层的开关还应符合3.15的规定。 表 2 ℃ 最低工作 环境温度 最高工作环境温度 装在发动机上的开关 装在发动机罩下的开关 装在其它部位的开关 -40 75、85、95、1201） 65、75、801） 55、65、701） 注：1）该温度在特殊需要时采用。 3．11 开关应能经受5个循环的温度变化试验。其高温数值按各类开关标准具体规定。试验后，应符合3.17及3.19的规定。外部有油漆层的开关还应符合3．15的规定。 3．12 开关应经湿热试验，试验后，应符合3.16、3.19及3.21的规定。 3．13 开关应经盐雾试验。试验后，应符合3.19的规定。 3．14 开关应能承受表3、表4所示条件的定频振动和上下方向的扫频振动试验，试验后，零部件应无损坏，紧固件应无松脱现象，并应符合3.19及3.21的规定。 表 3 试验项目 开关 安装部位 频率 Hz 加速率 m/s2 试验时间，h 上下 左右 前后 定频振动 发动机上 67 110 4 2 2 其它部位 33 70 表 4 试验项目 开关安装部分 频率 Hz 振幅 mm 加速度 m/s2 周期 min 扫频次数 扫频振动 发动机上 25～60 0.78 - 15 14 60～200 - 110 其它部位
