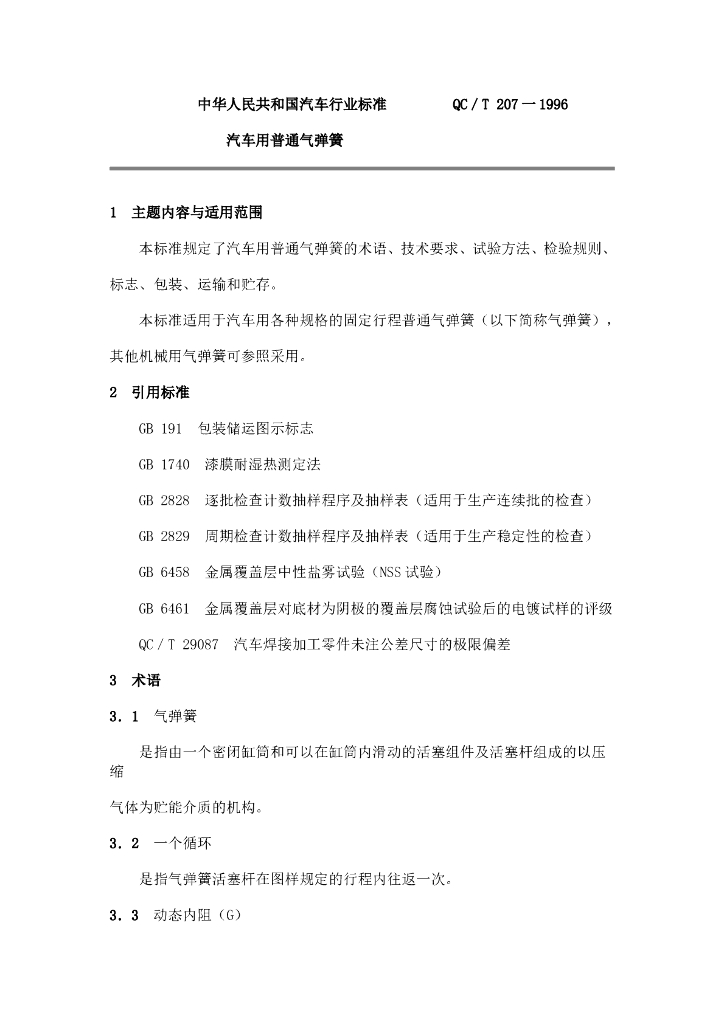

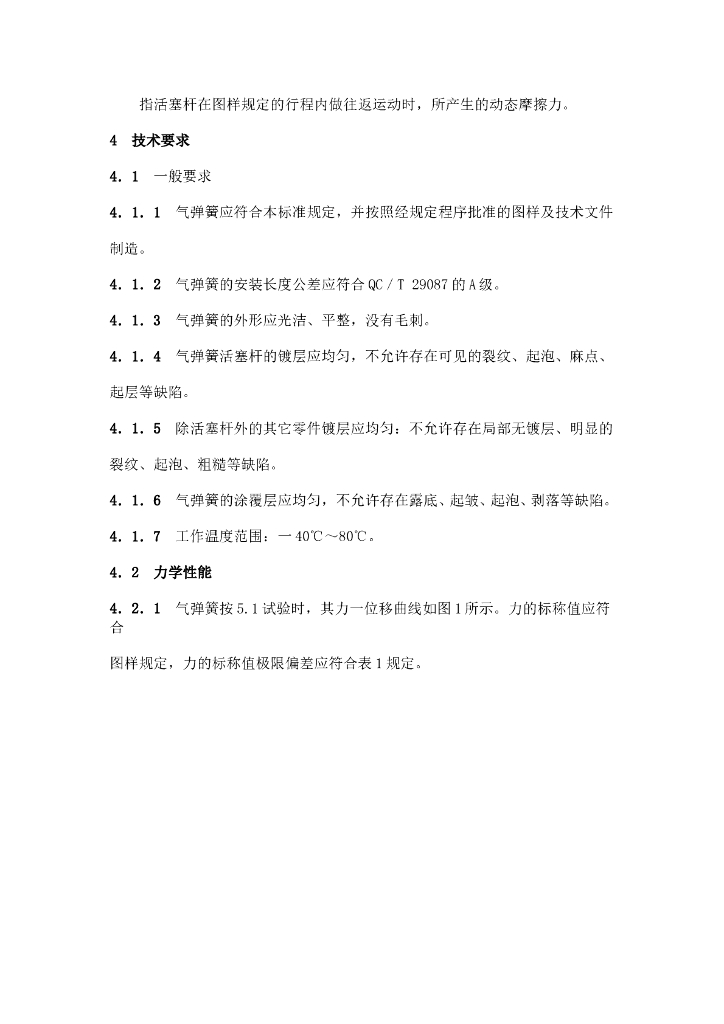

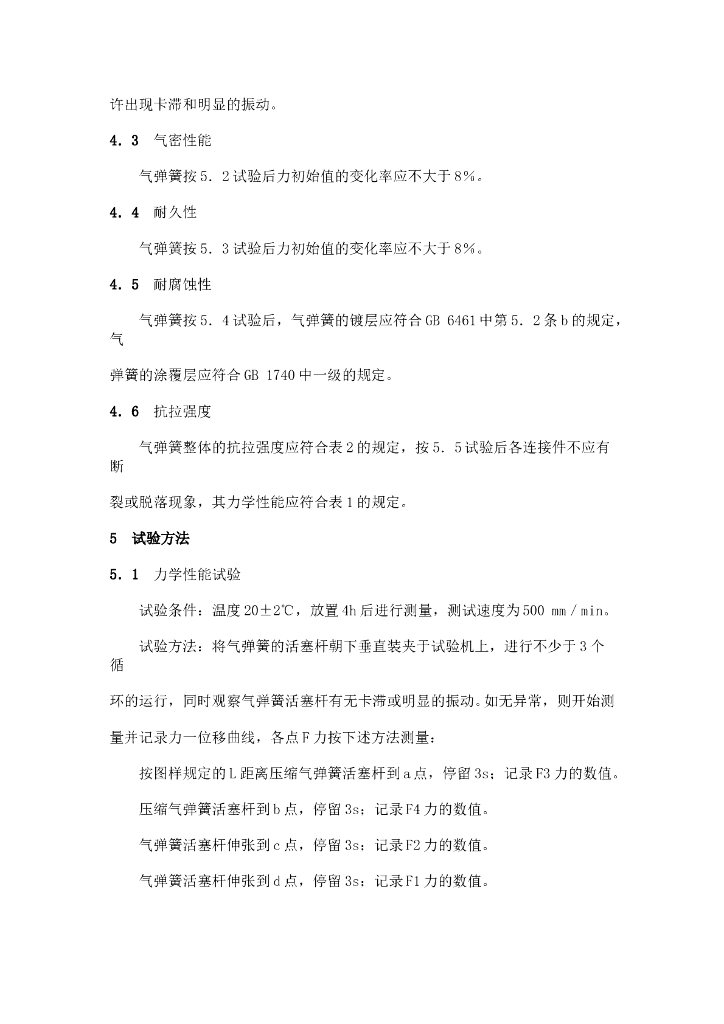

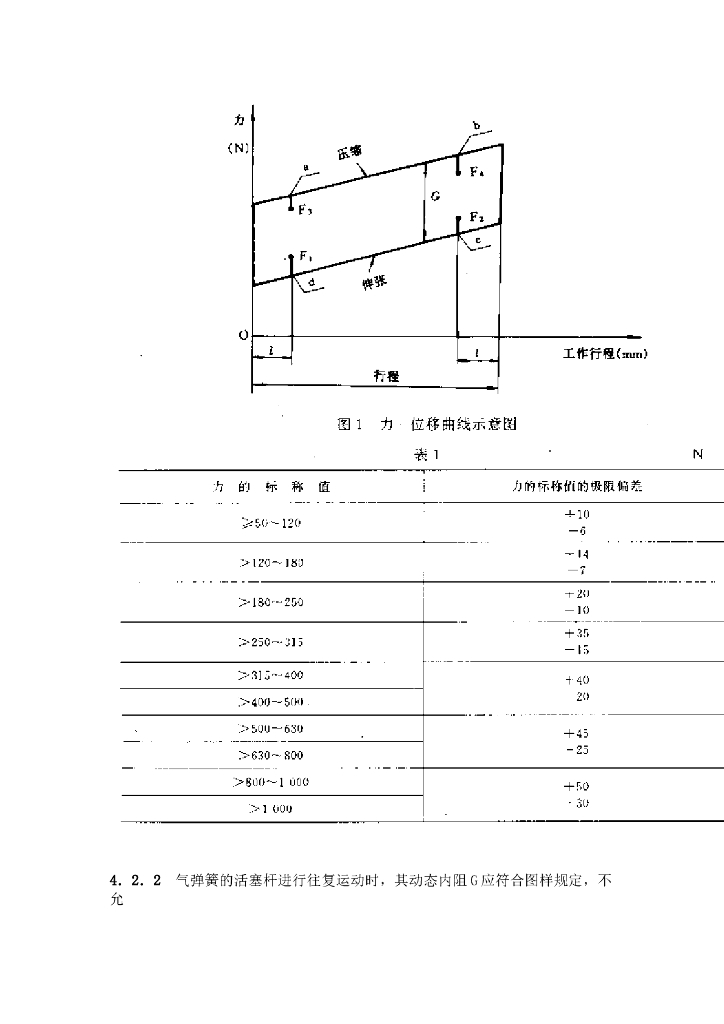

 中华人民共和国汽车行业标准 QC／T 207一1996 汽车用普通气弹簧 1 主题内容与适用范围 本标准规定了汽车用普通气弹簧的术语、技术要求、试验方法、检验规则、 标志、包装、运输和贮存。 本标准适用于汽车用各种规格的固定行程普通气弹簧（以下简称气弹簧）， 其他机械用气弹簧可参照采用。 2 引用标准 GB 191 包装储运图示标志 GB 1740 漆膜耐湿热测定法 GB 2828 逐批检查计数抽样程序及抽样表（适用于生产连续批的检查） GB 2829 周期检查计数抽样程序及抽样表（适用于生产稳定性的检查） GB 6458 金属覆盖层中性盐雾试验（NSS试验） GB 6461 金属覆盖层对底材为阴极的覆盖层腐蚀试验后的电镀试样的评级 QC／T 29087 汽车焊接加工零件未注公差尺寸的极限偏差 3 术语 3．1 气弹簧 是指由一个密闭缸筒和可以在缸筒内滑动的活塞组件及活塞杆组成的以压缩 气体为贮能介质的机构。 3．2 一个循环 是指气弹簧活塞杆在图样规定的行程内往返一次。 3．3 动态内阻（G） 指活塞杆在图样规定的行程内做往返运动时，所产生的动态摩擦力。 4 技术要求 4．1 一般要求 4．1．1 气弹簧应符合本标准规定，并按照经规定程序批准的图样及技术文件 制造。 4．1．2 气弹簧的安装长度公差应符合QC／T 29087的A级。 4．1．3 气弹簧的外形应光洁、平整，没有毛刺。 4．1．4 气弹簧活塞杆的镀层应均匀，不允许存在可见的裂纹、起泡、麻点、 起层等缺陷。 4．1．5 除活塞杆外的其它零件镀层应均匀：不允许存在局部无镀层、明显的 裂纹、起泡、粗糙等缺陷。 4．1．6 气弹簧的涂覆层应均匀，不允许存在露底、起皱、起泡、剥落等缺陷。 4．1．7 工作温度范围：一40℃～80℃。 4．2 力学性能 4．2．1 气弹簧按5.1试验时，其力一位移曲线如图1所示。力的标称值应符合 图样规定，力的标称值极限偏差应符合表1规定。 4．2．2 气弹簧的活塞杆进行往复运动时，其动态内阻G应符合图样规定，不允 许出现卡滞和明显的振动。 4．3 气密性能 气弹簧按5．2试验后力初始值的变化率应不大于8％。 4．4 耐久性 气弹簧按5．3试验后力初始值的变化率应不大于8％。 4．5 耐腐蚀性 气弹簧按5．4试验后，气弹簧的镀层应符合GB 6461中第5．2条b的规定，气 弹簧的涂覆层应符合GB 1740中一级的规定。 4．6 抗拉强度 气弹簧整体的抗拉强度应符合表2的规定，按5．5试验后各连接件不应有断 裂或脱落现象，其力学性能应符合表1的规定。 5 试验方法 5．1 力学性能试验 试验条件：温度20±2℃，放置4h后进行测量，测试速度为500 mm／min。 试验方法：将气弹簧的活塞杆朝下垂直装夹于试验机上，进行不少于3个循 环的运行，同时观察气弹簧活塞杆有无卡滞
