摩托车和轻便摩托车操纵拉索套管

基础信息

标准简介

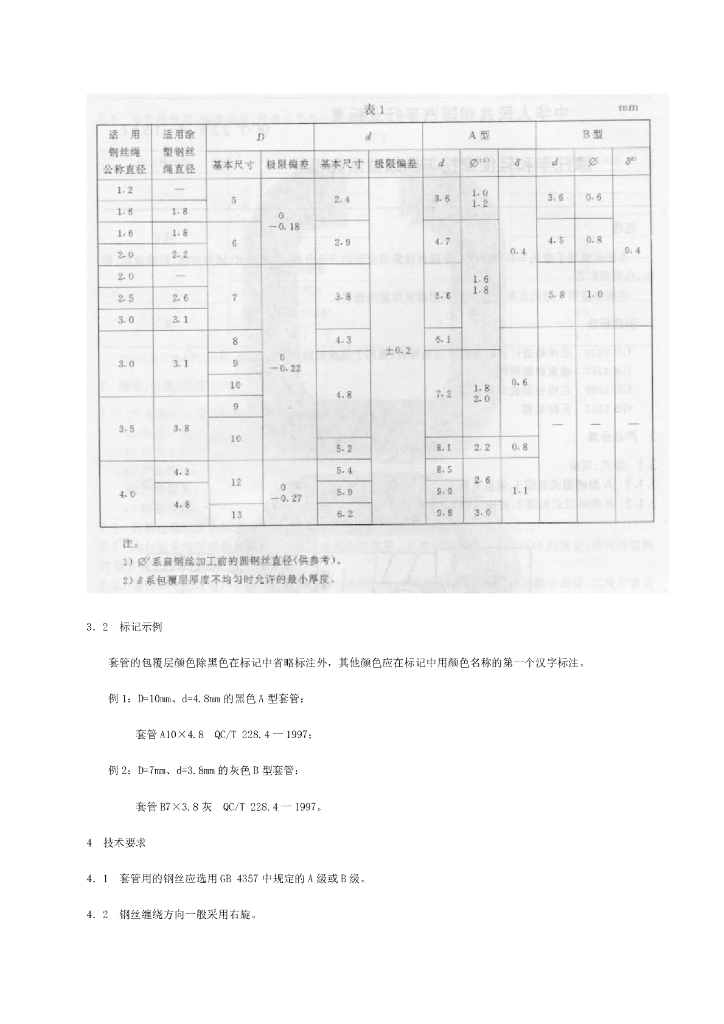

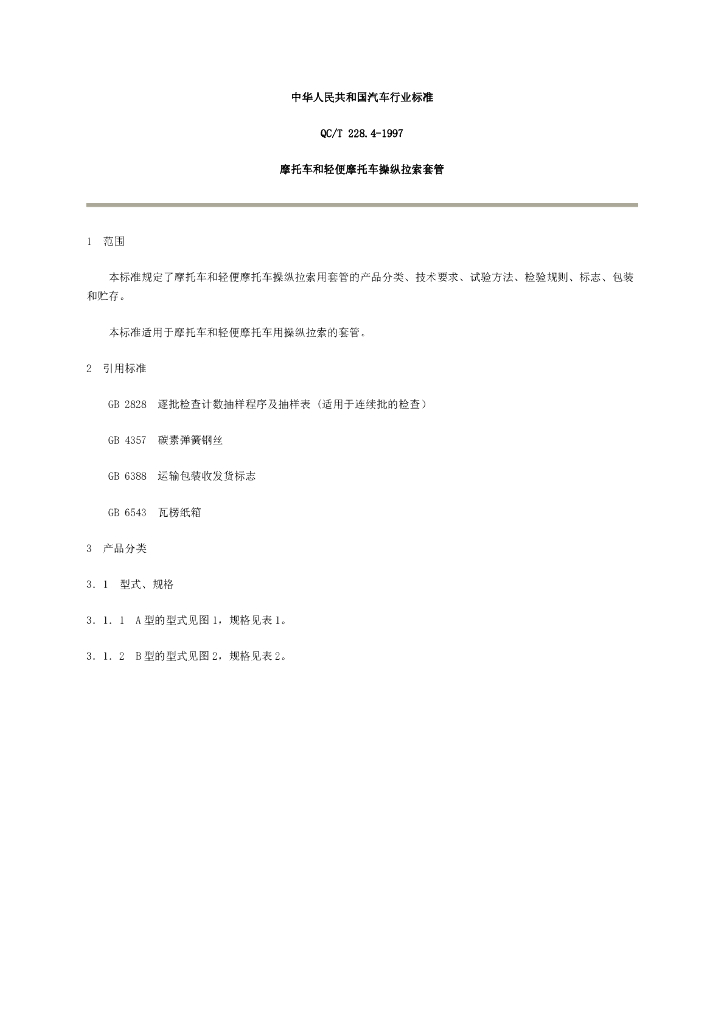

QC/T 228.4-1997. 1范围 QC/T 228.4规定了摩托车和轻便摩托车操纵拉索用套管的产品分类、技术要求、试验方法、检验规则、标志、包装和贮存。 QC/T 228.4适用于摩托车和轻便摩托车用操纵拉索的套管。 2引用标准 B 2828 逐批检查计数抽样程序及抽样表(适用于连续批的检查) GB 4357碳素 弹簧钢丝 GB 6388运输 包装收发货标志 B 6543 瓦楞纸箱 3产品分类 3.1型式、规格 3.1.1A型的型式见图1，规格见表1。 3.1.2B型的型式见图2，规格见表2。 3.2标记示例 套管的包覆层颜色除黑色在标记中省略标注外，其他颜色应在标记中用颜色名称的第-一个汉字标注。 例1: D=10mm、 d=4. 8mm的黑色A型套管: 套管A10X4.8 QC/T 228. 4- 1997; 例2: D=7mm、 d=3. 8mm的灰色B型套管: 套管B7X3.8灰QC/T 228.4一1997. 4技术要求 4.1套管用的钢丝应选用 GB 4357 中规定的A级或B级。 4. 2钢丝缠绕方向- -般采用右旋。 4.3钢丝缠绕应紧密平整， 表面应光滑。不允许有毛刺、裂纹、锈蚀等缺陷。 4.4包覆层材料- -般选用聚氯乙烯等合成树脂。 4.5包覆层颜色- -般为黑色或灰色，其他颜色由供需双方商定。 4. 6包覆层与钢丝绳贴合应牢固。不允许脱皮或自由滑动。 4.7包覆层厚度应均匀-致，不均匀时其最小厚度应符合表1的规定。 4. 8套管表面应光洁，色泽应均匀。不允许有露底、划伤等缺陷。
