摩托车和轻便摩托车操纵拉索调整螺管

基础信息

标准简介

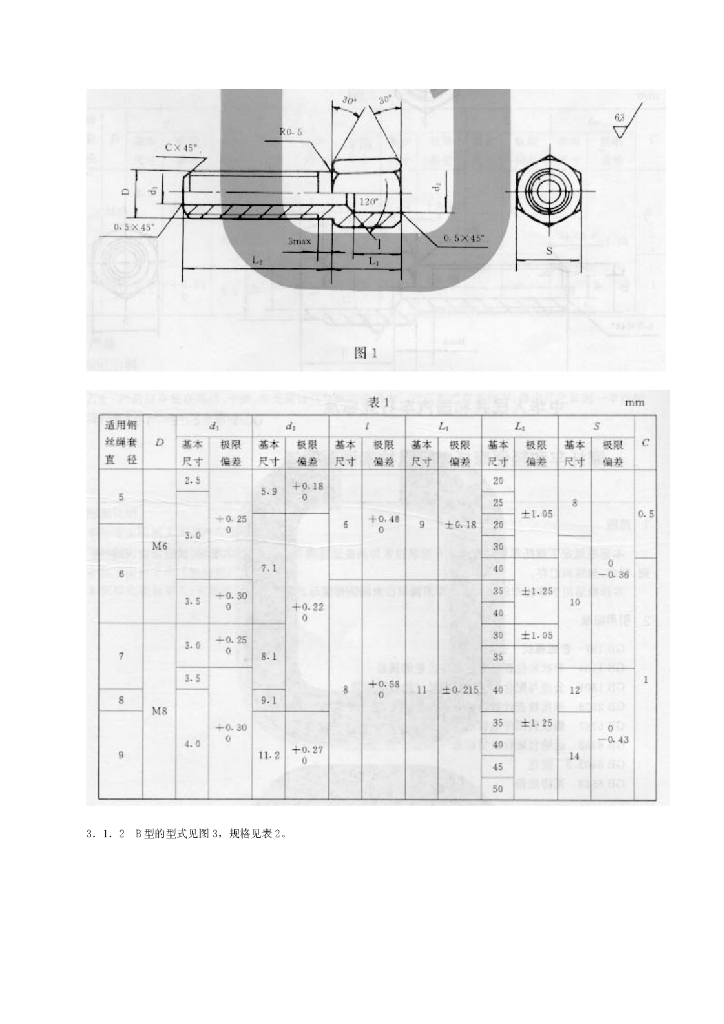

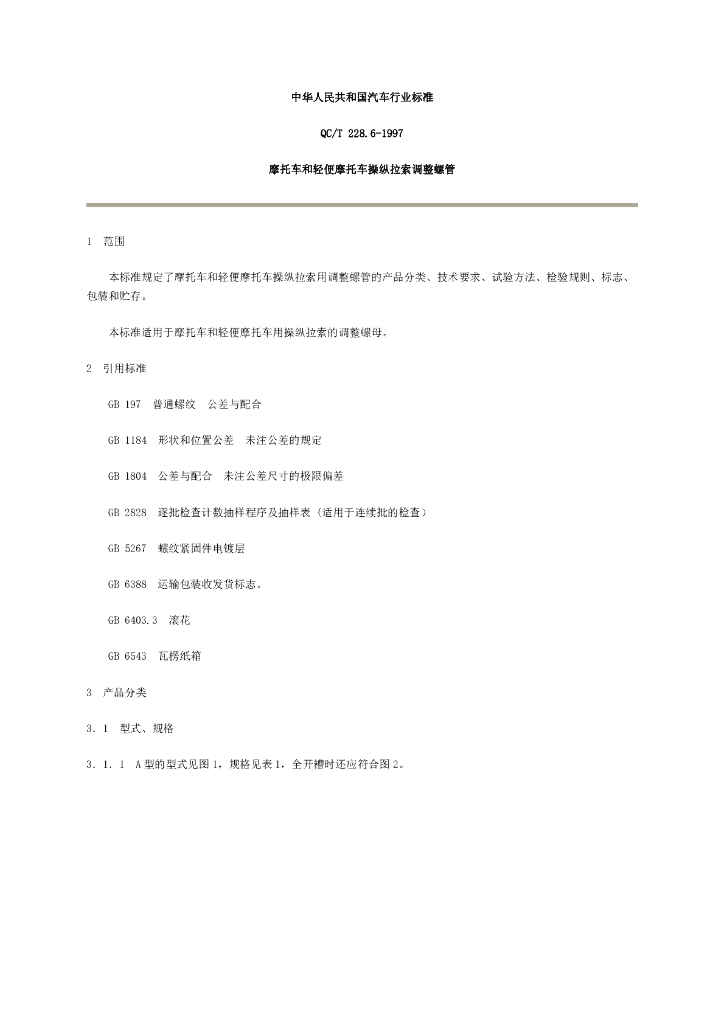

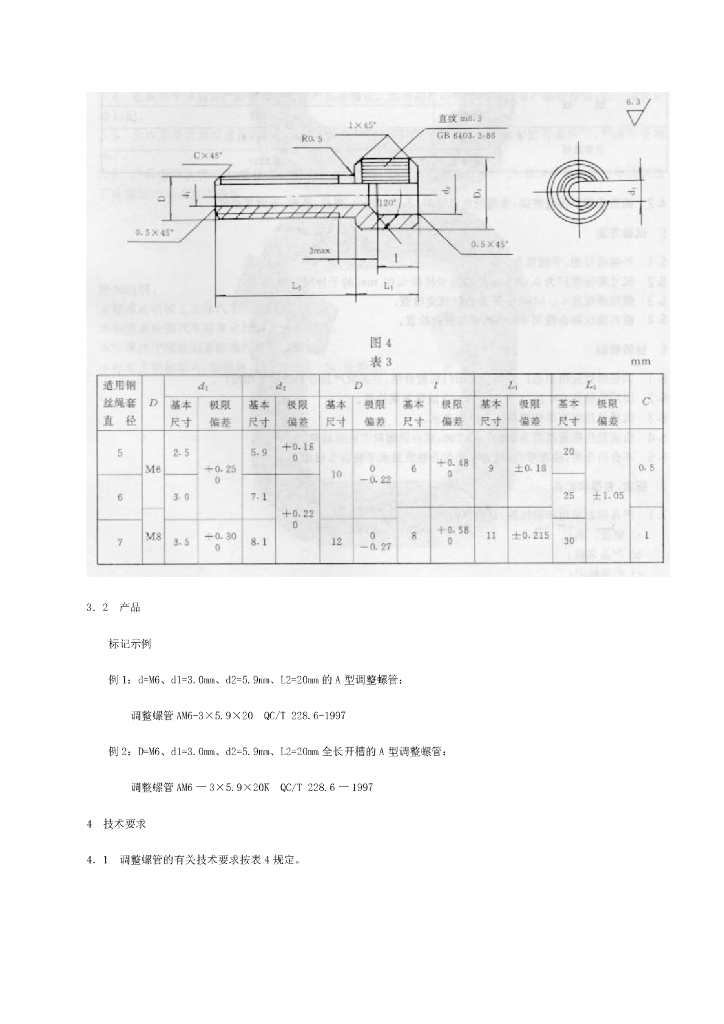

QC/T 228.6-1997. 1范围 QC/T 228.6规定了摩托车和轻便摩托车操纵控索用调整螺管的产品分类、技术要求。试验方法、检验规则、标志、包装和贮存。 QC/T 228.6适用于摩托车和轻便摩托车用操纵担索的调整螺母。 2引用标准 GB 197普通螺纹公差与配合 GB 1184形状和位置公差未注 公差的规定 GB 1804 公差与配合 未注公差尺寸的极限偏差 GB 2828逐批检查计 数抽样程序及抽样表(适用于连续批的检查) GB 5267螺纹紧固件电镀层 GB 6388运输包装收发货标志。 GB 6403.3萧花 GB 6543瓦楞纸箱 3产品分类 3.1型式、规格 3. 1. 1 A型的型式见图1,规格见表1,全开精时还应符合图2. 3.2产品 标记示例 例1: d=M6、 d1=3. 0mm、d2=5. 9mm、L2=20mm 的A型调整螺管: 调整螺管AM6- 3X5.9X20 QC/T 228. 6-1997 例2: D=M6、 d1=3. 0mm、d2=5. 9mm、L2=20mm 全长开槽的A型调整螺管: 调整螺管AM6一3X5.9X20K QC/T 228. 6一1997 4技术要求 4.1调整螺管的有关技术要求按表4规定。 4.2调整螺管不得有裂纹， 表面应色泽均匀，不得有锈蚀、露底、鼓泡等缺陷。 5试验方法 5.1外观用目测、手感检查。 5.2尺寸用分度值为0.02mm的游标卡尺和0.01mm的千分尺检查。 5.3镀层厚度按GB 5267中附录B的规定检查。 5.4镀后螺纹旋合性用6h级的螺纹量规检查。 6检验规则 6.1调整螺管应由制造厂检验部门检验合格，并签发产品合格证后才能出厂:。 6.2出厂检验按GB 2828中规定的一-次抽样方案检查。 6.3批质量用每百单位产品不合格数表示。
