螺旋棘轮螺钉旋具

基础信息

标准简介

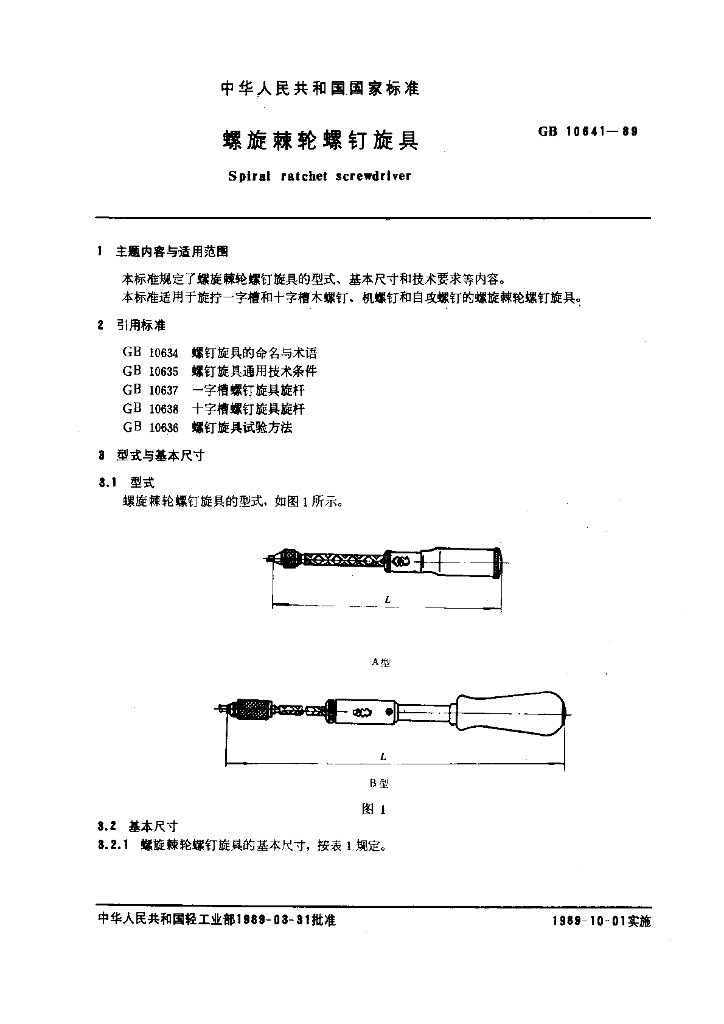

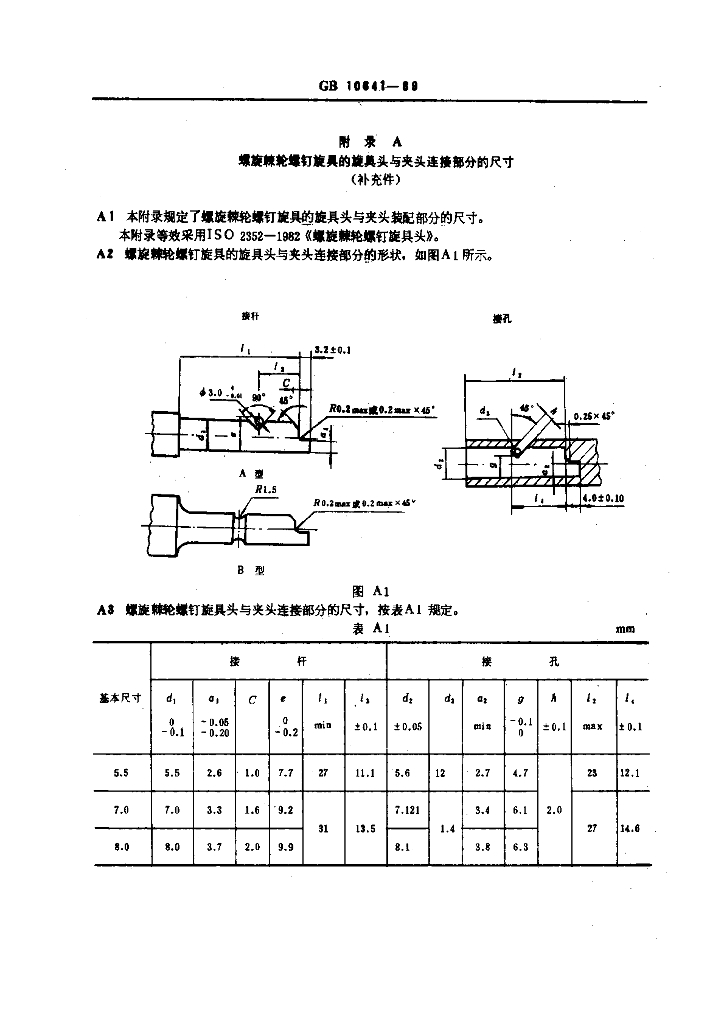

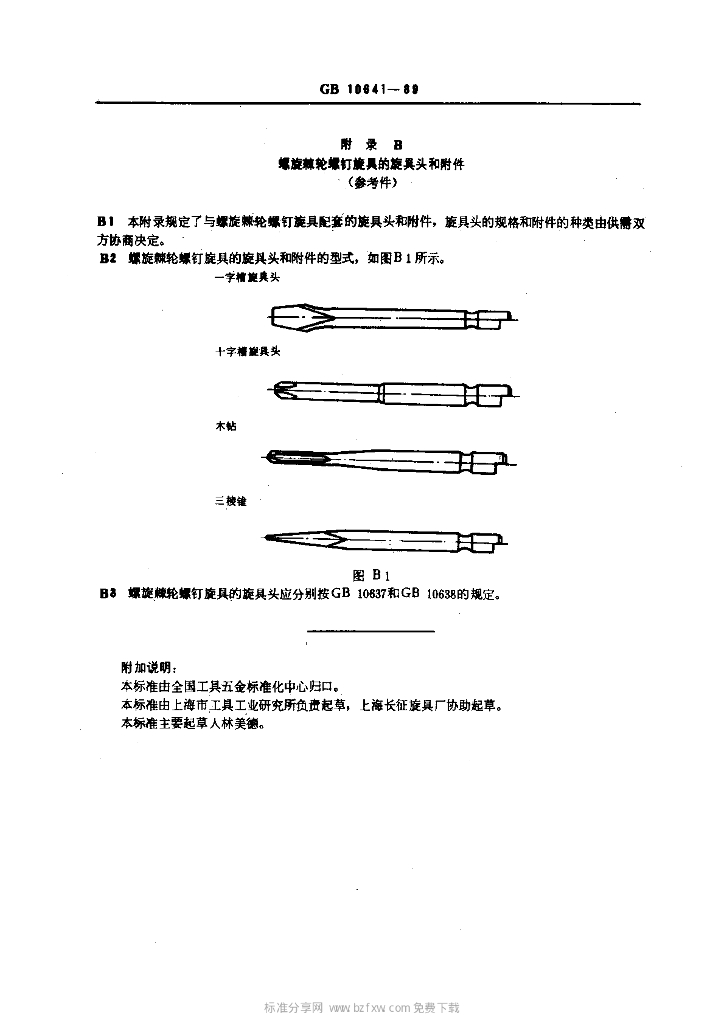

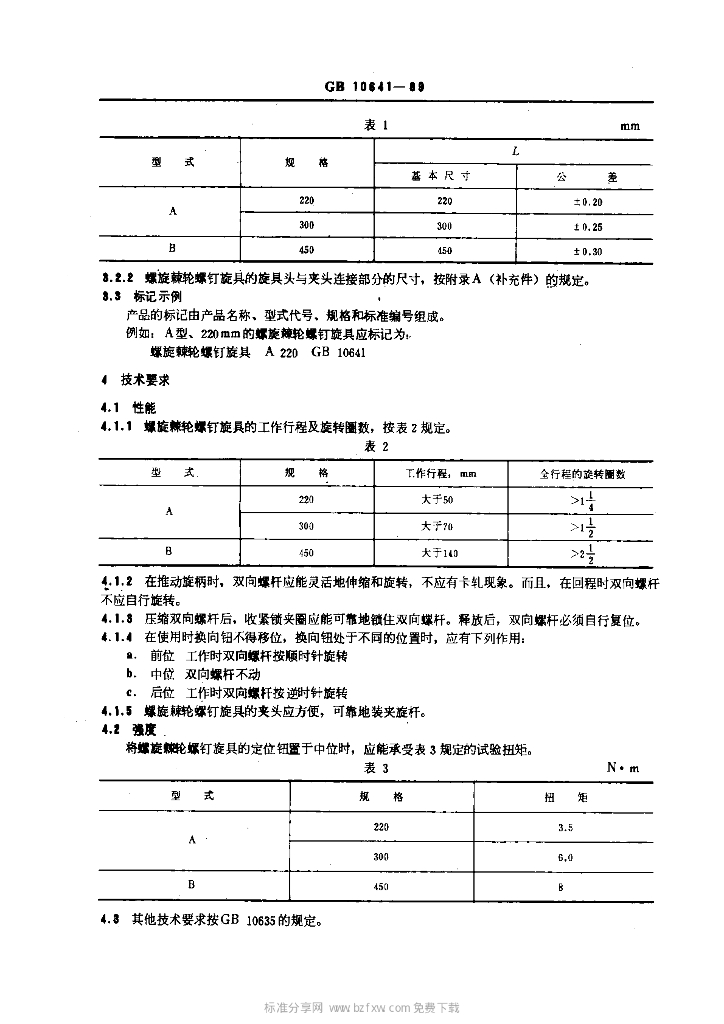

GB 10641-1989.Spiral ratchet screwdriver. 1主题内容 与适用范围 GB 10641规定了螺旋棘轮螺钉旋具的型式、基本尺寸和技术要求等内容。 GB 10641适用于旋拧一字槽和十字槽木螺钉、 机螺钉和自攻螺钉的螺旋棘轮螺钉旋具。 2引用标准 GB 10634 螺钉 旋具的命名与术语 GB 10635 螺钉 旋具通用技术条件 GB 10637-字槽螺钉 旋具旋杆 GB 10638 十字槽螺钉旋具旋杆 GB 10636 螺钉 旋具试验方法 3型式与基本尺寸 3.1型式 螺旋棘轮螺钉旋具的型式，如图1所示。 3.2.2螺旋棘轮螺钉旋具的旋具头 与夹头连接部分的尺寸，按附录A (补充件)的规定。 3.3标记示例 产品的标记由产品名称、型式代号、规格和标准编号组成。 例如: A型、220 mm的螺旋棘轮螺钉旋具应标记为: 螺旋棘轮螺钉旋具A 220 GB 10641 4技术要求 4.1 性能 4.1.1螺旋棘轮螺钉旋具的工作行程及旋转圈数，按表2规定。 4.1.2在推动旋柄时，双向螺杆应能灵活地伸缩和旋转，不应有卡轧现象。而且，在回程时双向螺杆不应自行旋转。 4.1.3压缩双向螺杆后， 收紧锁夹圈应能可靠地锁住双向螺杆。释放后，双向螺杆必须自行复位。 4.1.4在使用时换向钮不得移位，换向钮处于不同的位置时，应有下列作用: . a.前位工作时双向螺杆按顺时针旋转 b. 中位双向螺杆不动 c.后位工作时双向螺杆按逆时针旋转 4.1.5螺旋棘轮螺钉旋具的夹头应方便，可靠地装夹旋杆。 4.2 强度 将螺旋棘轮螺钉旋具的定位钮置于中位时，应能承受表3规定的试验扭矩。
