铜合金工具防爆性能试验方法

基础信息

标准简介

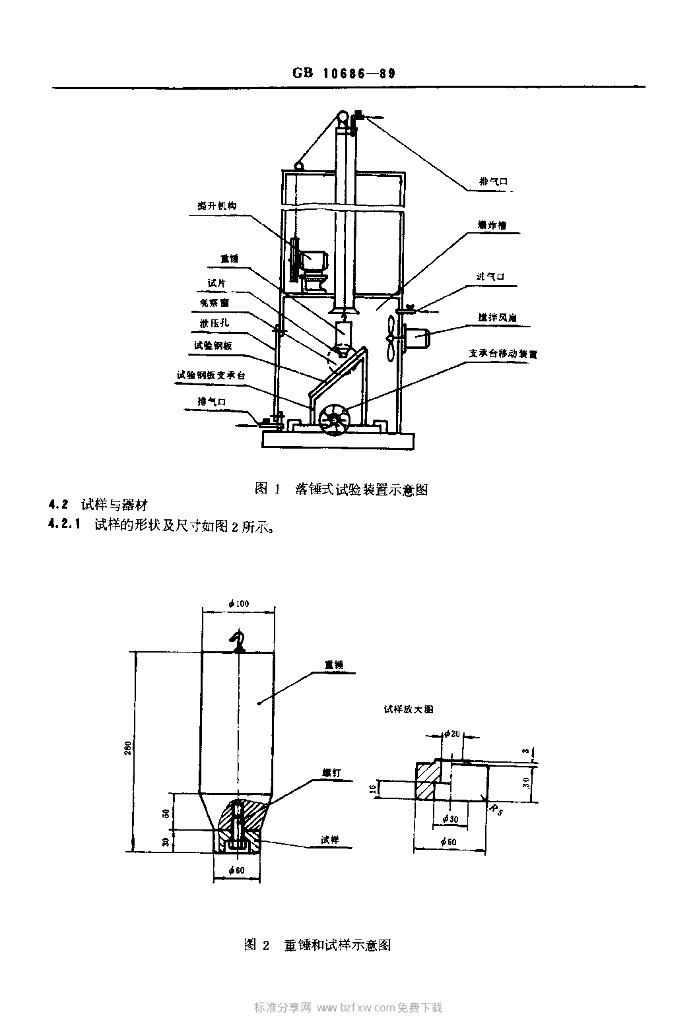

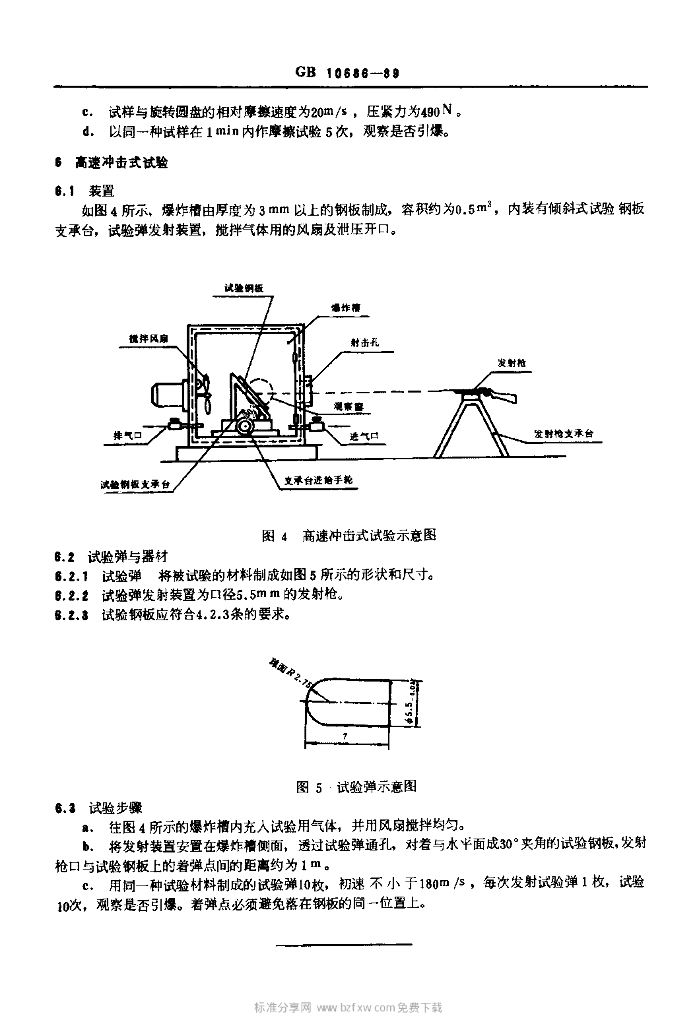

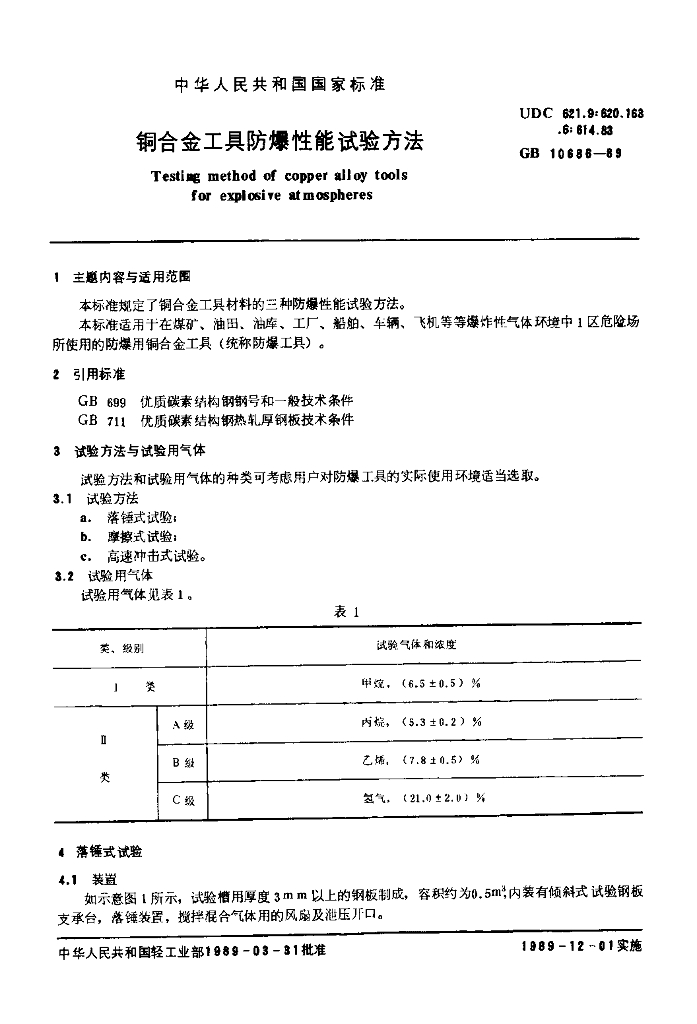

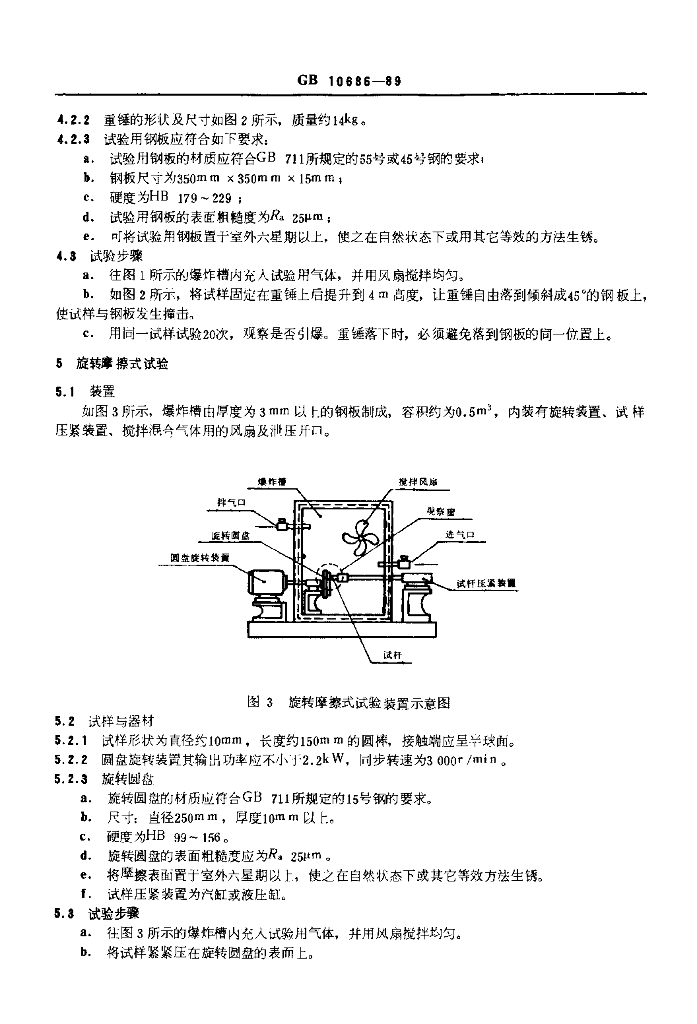

GB 10686-1989.Testig method of copper alloy tools for explosive at mospheres. 1主题内容与适用范围 GB 10686规定了铜合金工具材料的三种防爆性能试验方法。 GB 10686适用于在煤矿、油田、油库、厂、船舶、车辆、飞机等 等爆炸性气体环境中1区危险场所使用的防爆用铜合金工具(统称防爆工具)。 2引用标准 GB 699优质碳素 结构钢钢号和一般技术条件 GB 711优质碳素 结构钢热轧厚钢板技术条件 3试验方法与试验 用气体 试验方法和试验用气体的种类可考虑用户对防爆工具的实际使用环境适当选取。 3.1试验方法 . a.落锤式试验; b. 摩擦式试验; c. 高速冲击式试验。 3.2 试验用气体 试验用气体见表1。 4.2.2重锤的形状 及尺寸如图2所示，质量约14kg。 4.2.3试验用 钢板应符合如下要求: a.试验用钢板的材质应符合GB711所规定的55号或45号钢的要求; b.钢板尺寸为350mmx350mmx15mm; c. 硬度为HB 179~229 ; d.试验用钢板的表面粗糙度为Ra25μm; e. 可将试验用钢板置于室外六星期以上，使之在自然状态下或用其它等效的方法生锈。 4.3试验 步骤 a.往图1所示的爆炸槽内充人试验用气体，并用风扇搅拌均匀。 b.如图2所示，将试样固定在重锤上后提升到4m高度，让重锤自由落到倾斜成45。的钢板上，使试样与钢板发生撞击。 c.用同一试样试验20次， 观察是否引爆。重锤落下时，必须避免落到钢板的同一位置上。 5旋转摩擦式试验 5.1 装置 如图3所示，爆炸槽由厚度为3mm以上的钢板制成，容积约为0.5m'，内装有旋转装置、试样压紧装置、搅拌混合气体用的风扇及泄压开口。

内容预览

相关标准
