防爆用呆扳手

基础信息

标准简介

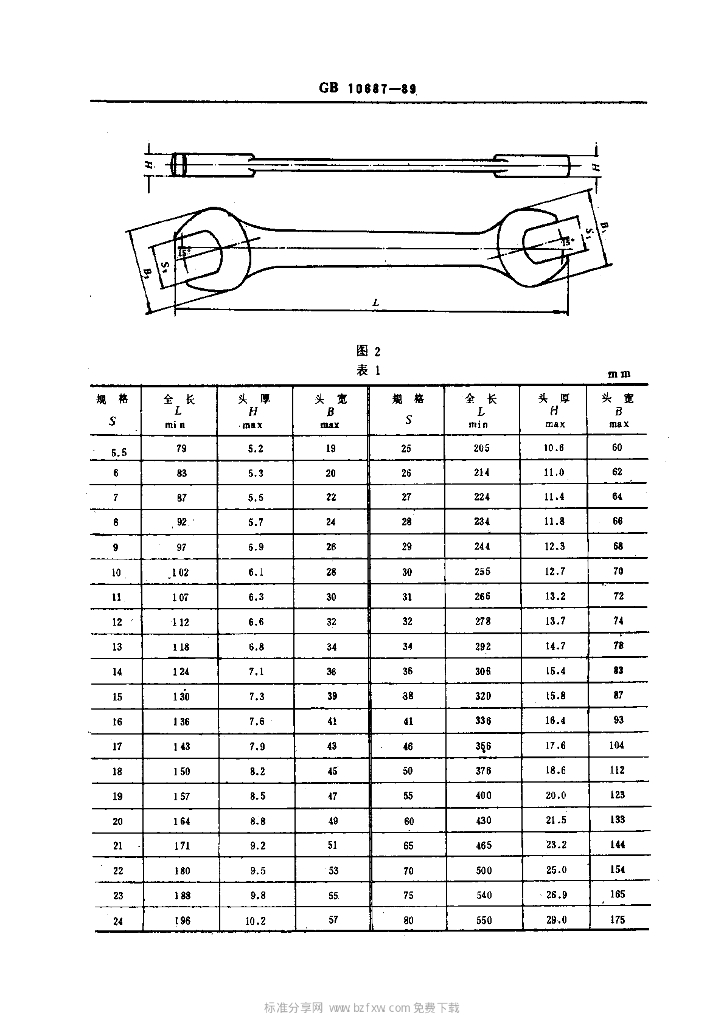

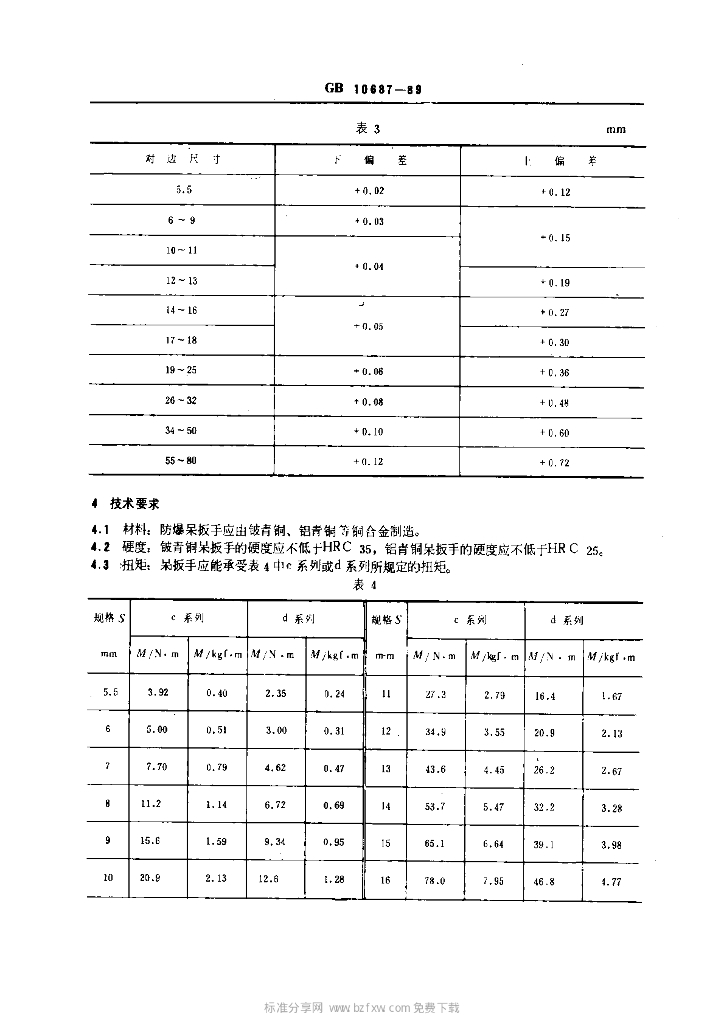

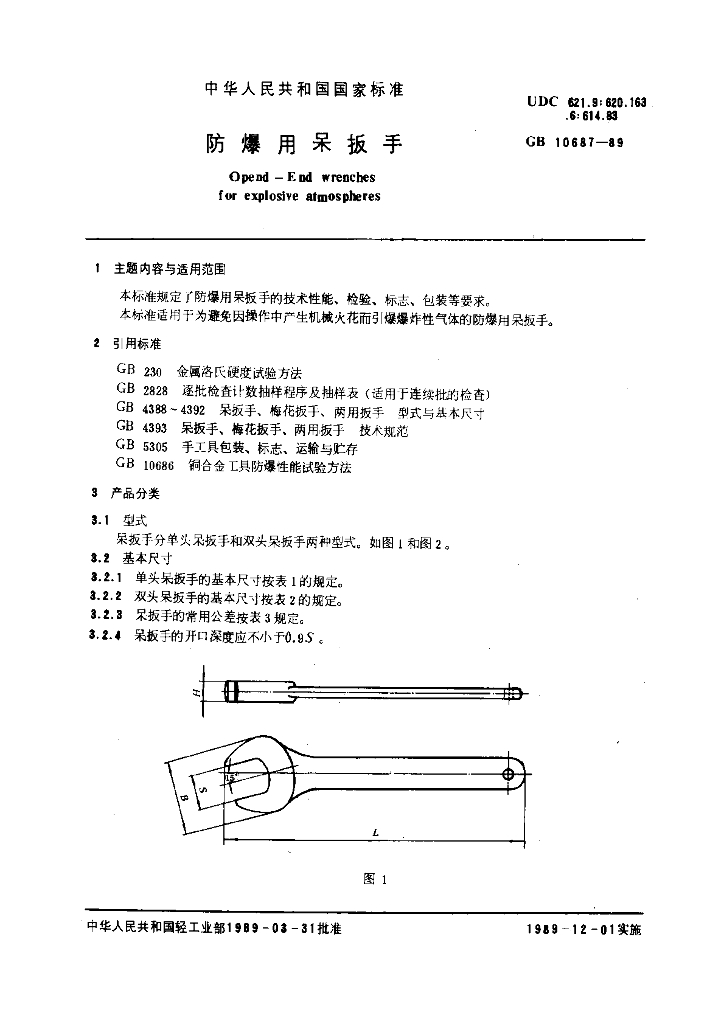

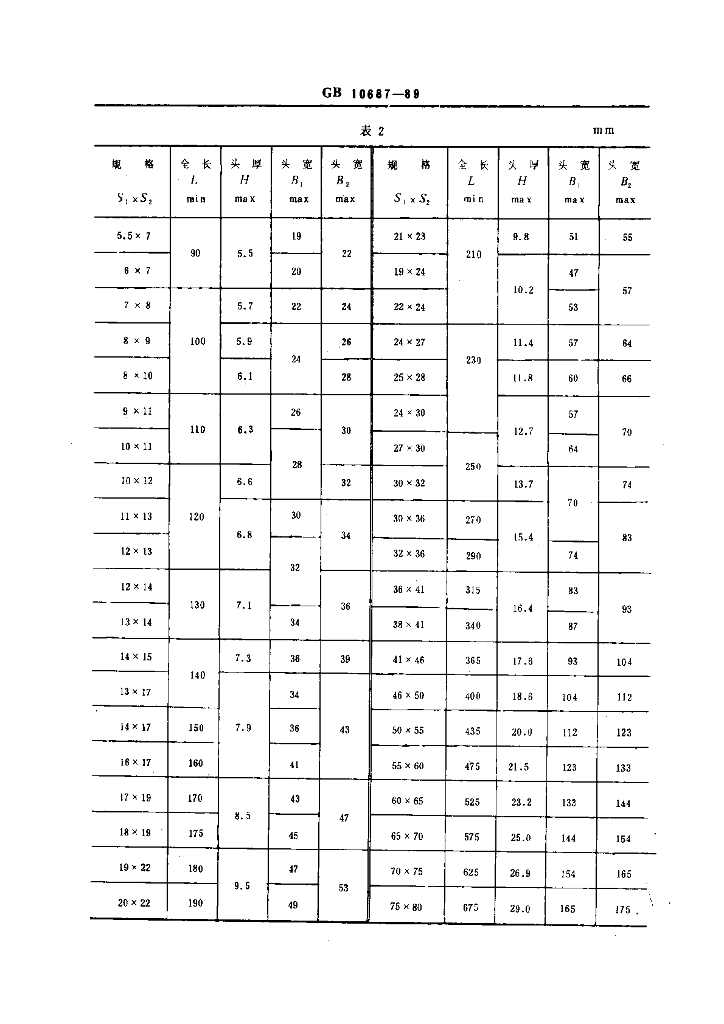

GB 10687-1989.Opend - Eod wrenches for explosive atmos pheres. 1主题内容与适用范围 GB 10687规定了防爆用呆扳手的技术性能、检验、标志、包装等要求。 GB 10687适用于为避免因操作中产生机械火花而引爆爆炸性气体的防爆用呆扳手。 2引用标准 GB 230 金属洛氏硬度试验方法 GB 2828逐批检查计数抽样 程序及抽样表(适用于连续批的检查) GB 4388~4392杲扳手、 梅花扳手、两用扳手型式与基本尺寸 GB 4393呆扳手、梅花扳手、两用扳手技术规范 GB 5305 手工具包装、 标志、运输与贮存 GB 10686 铜合 金工具防爆性能试验方法 3产品分类 3.1型式 呆扳手分单头呆扳手和双头呆扳手两种型式。如图1和图2。 3.2基本尺寸 3.2.1单头 呆扳手的基本尺寸按表1的规定。 3.2.2双头呆扳手的基本尺寸按表2的规定。 3.2.3呆扳手的常用公差按表3规定。 3.2.4呆扳手的 开口深度应不小于0.9S。 4.5表面质量 4.5.1扳手开口两侧面的表面粗糙度R。的最大允许值为12.5um。 4.5.2 板手不应有裂縫、毛刺及明显的夹缝、切痕等缺陷，柄部应平直。 4.6防爆性能: 在具有爆炸性气体环境中使用的防爆呆扳手材料，按GB 10686 的规定进行防爆性能试验，不得引爆，方为合格。 5试验方法 5.1表面 质量检验:表面质量以目测检验判定。 5.2尺寸检验 5.2.1外形尺寸用通用 量具检验。 5.2.2扳手开口精度用极限量规检验。 5.3扳手开口与头宽的对称度检验:扳手开口与头宽的对称度用专用量具检验。 5.4硬度试验 5.4.1硬度试验应按GB 230的规定进行。 5.4.2呆扳手的测试部位如图 4中的阴影部所示。
